Vea Figura 1. Las luces indicadoras están colocadas a lo largo de la parte inferior del grupo de instrumentos.
Luces indicadoras de giro
Las luces indicadoras de giro destellan cuando se activan las señales de giro o las luces intermitentes de emergencia de 4 vías.
Luz indicadora de la luz alta del faro delantero
El indicador de la luz alta del faro delantero se enciende cuando se activa el interruptor de la luz alta.
Luz indicadora de neutro
La luz indicadora de neutro se enciende cuando la transmisión está en neutro.
Luz indicadora de la temperatura del refrigerante del motor
AVISO
Si la luz indicadora de la temperatura del refrigerante del motor permanece encendida, revise siempre primero el nivel del refrigerante. Si el nivel del refrigerante es normal y la luz todavía permanece encendida, pare el motor inmediatamente y no lo vuelva a poner en marcha hasta que se localice la falla y se hagan las reparaciones necesarias. De lo contrario, se puede dañar el motor. (00158a)
ADVERTENCIANo aflojes o quites la tapa de presión cuando el sistema de refrigeración está caliente. El sistema de enfriamiento está bajo presión y el refrigerante y el vapor calientes se pueden escapar por la tapa de presión, los cuales pueden ser la causa de quemaduras graves. Permite que la moto se enfríe antes de reparar el sistema de enfriamiento. (00091c)
La luz indicadora de temperatura del refrigerante del motor se enciende cuando la temperatura del refrigerante ha excedido 117 °C (243 °F).
Para verificar y añadir refrigerante según sea necesario, vea Mantenimiento y lubricación → Nivel del líquido refrigerante. Consulte las otras causas posibles en Solución de problemas → Sistema de enfriamiento. Si es suficiente el nivel de refrigerante y la luz permanece encendida, apague el motor inmediatamente. Consulte un concesionario para que realice el servicio.
Luz indicadora de la presión de aceite
AVISO
Si la luz indicadora de la presión de aceite permanece encendida, compruebe siempre el suministro de aceite en primer lugar. Si el suministro de aceite es normal y la luz todavía permanece encendida, pare el motor inmediatamente y no lo vuelva a poner en marcha hasta que se localice el problema y se hagan las reparaciones necesarias. De lo contrario, se puede dañar el motor. (00157a)
La luz indicadora de la presión de aceite se enciende cuando el aceite no está circulando por el motor.
La luz se enciende cuando se activa el encendido, antes de arrancar el motor. Con el motor en marcha, la luz se apagará cuando la velocidad del motor esté arriba de la marcha al ralentí.
Para verificar y añadir el aceite de motor, según sea necesario, vea Mantenimiento y lubricación → Comprobar nivel de aceite. Consulte las otras causas posibles en Solución de problemas → Motor. Si el nivel de aceite es suficiente y la luz permanece encendida, apague el motor inmediatamente y consulte un concesionario para obtener servicio.
| 1 | Giro a la izquierda |
| 2 | Luz alta |
| 3 | Neutro |
| 4 | Presión de aceite |
| 5 | Temperatura del refrigerante del motor |
| 6 | Giro a la derecha |
| 7 | Nivel bajo de combustible |
| 8 | Sistema de seguridad |
| 9 | ABS (también se muestra el ícono de ABS km/h) |
| 10 | Descarga de la batería |
| 11 | Advertencia del motor |

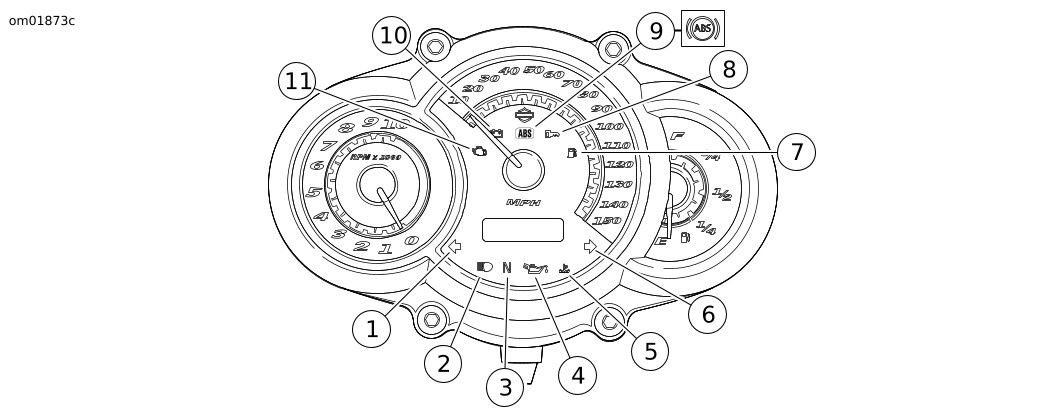

Figura 1. Luces indicadoras
