Extracción
Inspeccione el elemento del filtro a intervalos programados. Cuando se conduzca en condiciones con mucho polvo, realice inspecciones más frecuentes. Consulte la Programación de mantenimiento → Registro de servicio → Intervalos regulares de servicio: Modelos Dyna Harley-Davidson de 2017.
  1. Vea Figura 1. Extraiga el tornillo de la cubierta (1) y la cubierta (2) con sello (3).
  2. Extraiga los tubos respiraderos (6) del elemento del filtro (5).
  3. Extraiga el filtro/los tornillos de la pieza de soporte (9) y la pieza de soporte (8).
  4. Extraiga el filtro (5) y la junta (7).
  5. Inspeccione y limpie el elemento del filtro según sea necesario. Vea Mantenimiento y lubricación → Limpieza del filtro: 96, 103, y High Output 103.
Instalación
AVISO
Instale el filtro de aire antes de encender el motor. De lo contrario, puede entrar suciedad al motor y causar daño al motor. (00207a)
1. Vea Figura 1. Instale el elemento del filtro (5) y la junta (7) en la contraplaca.
2. Compruebe que la tuerca de ajuste rápido (4) esté sujeta en su lugar en la pieza de soporte (8).
3. Instale la pieza de soporte y el filtro/los tornillos de la pieza de soporte (3). Ajuste a 4,5–6,8 N·m (40–60 in-lbs).
4. Compruebe que el sello (3) esté colocado en la cubierta (2). Instale la cubierta.
5. Aplique una gota de FIJATORNILLOS LOCTITE 243 (azul) a las roscas en el tornillo de la cubierta (1). Instale todo adorno y el tornillo de la cubierta. Ajuste a 4,1–6,8 N·m (36–60 in-lbs).
1Tornillo de la cubierta
2Cubierta del depurador de aire
3Sello de la cubierta
4Tuerca de ajuste rápido
5Elemento del filtro
6Tubo respiradero (2)
7Junta
8Pieza de soporte
9Filtro/tornillos de la pieza de soporte (3)

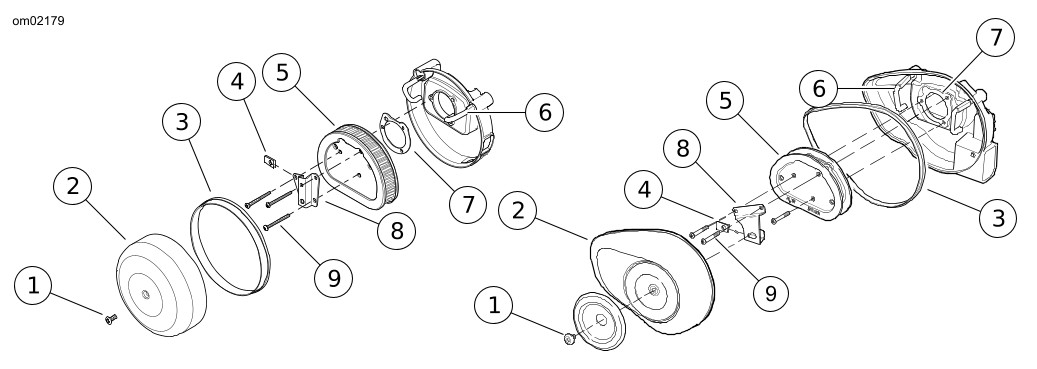

Figura 1. Conjunto del depurador de aire: Todos, excepto 103 High Output y FXDLS
