Extracción
NOTA
- Inspeccione el filtro a los intervalos correctos. Cuando se conduzca en condiciones con mucho polvo, realice inspecciones más frecuentes. Consulte la Programación de mantenimiento → Registro de servicio → Intervalos regulares de servicio: Modelos Dyna Harley-Davidson de 2017.
- Una ranura en la parte trasera de la cubierta de la abrazadera permite el acceso con un destornillador.
- Vea Figura 1. Afloje la abrazadera de la manguera dentro de la cubierta de la abrazadera.
- Separe el filtro del tubo de aire.
| 1 | Tubo de admisión |
| 2 | Abrazadera de la manguera |
| 3 | Elemento del filtro |
| 4 | Muesca |

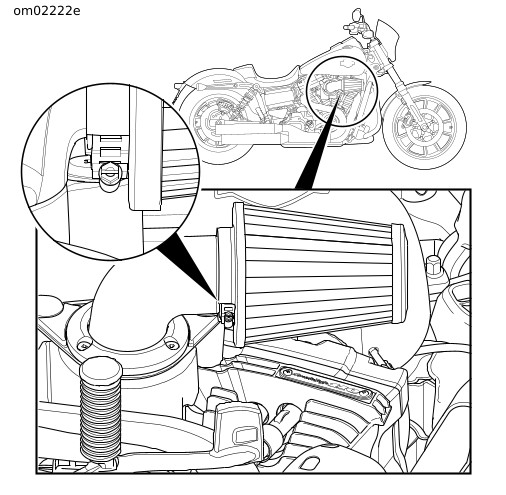

Figura 1. Filtro de aire: FXDLS
Instalación
AVISO
Instale el filtro de aire antes de encender el motor. De lo contrario, puede entrar suciedad al motor y causar daño al motor. (00207a)
| 1. | Vea Figura 2. Si se quitó, instale la abrazadera (2) alrededor del cuello del filtro (3). | |
| 2. | Coloque el filtro sobre el tubo de admisión (1) hasta que se apoye completamente en la ranura. NOTA Para evitar daños a la contraplaca del filtro, sostenga el tornillo sinfín aproximadamente en el centro de la muesca cuando ajuste la abrazadera. | |
| 3. | Ajuste la abrazadera alrededor del reborde del filtro a 3,4–4,5 N·m (30–40 in-lbs). |

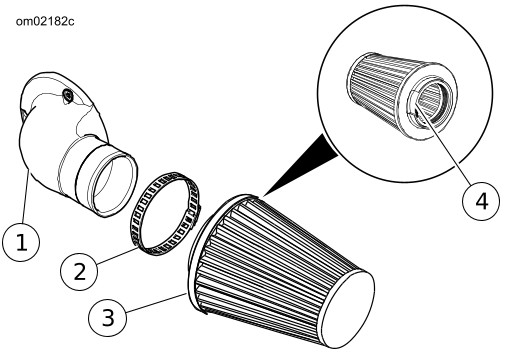

Figura 2. Abrazadera de la banda del filtro de aire: FXDLS
