Extracción
  1. Quite la alforja en el lado izquierdo.
  2. Vea Mantenimiento y lubricación → Asiento: FLHT. Quite el sujetador de la correa del asiento de la pieza de soporte del asiento.
  3. Vea Figura 1. En los modelos FLHRC, la correa del asiento pasa a través de las ranuras en el asiento. Cuidadosamente tire de la correa del asiento del pasajero a través de las ranuras para quitarla.
  4. Coloque la correa del asiento en el lado opuesto del vehículo.
  5. Quite el sujetador para separar la pieza de soporte de montaje del asiento de la parte superior del guardabarros trasero.
  6. Empuje el asiento hacia atrás para liberar la lengüeta de la ranura en el asiento.
  7. Retire el asiento de la estructura.
Instalación
1. Vea Mantenimiento y lubricación → Asiento: FLHT. Coloque el asiento en el eje central de la estructura.
2. Empuje hacia abajo y hacia atrás con firmeza la parte delantera del asiento hasta que la lengüeta se enganche en la ranura del asiento.
3. Empuje hacia adelante el asiento hasta que la tuerca de retención del guardabarros trasero quede centrada en el agujero de la pieza de soporte de montaje.
4. Instale el sujetador para asegurar el asiento en el guardabarros trasero. Apriete a 2,3–4,5 N·m (20–40 in-lbs).
NOTA
Si se pierde o rompe la tuerca de retención del asiento, vea el Manual de servicio para ver las instrucciones.
ADVERTENCIA
Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
5. Tire del asiento hacia arriba para comprobar que esté correctamente asegurado, adelante y atrás.
6. Vea Figura 1. En los modelos FLHRC, pase el extremo libre de la correa del asiento del pasajero al lado izquierdo del vehículo a través de la ranuras en el asiento.
7. Instale el extremo de la correa del asiento en la ranura de la pieza de soporte de la correa del asiento. Instale el sujetador de la pieza de soporte de la correa del asiento. Apriete a 5,4–8,1 N·m (48–72 in-lbs).
8. Instale la alforja.

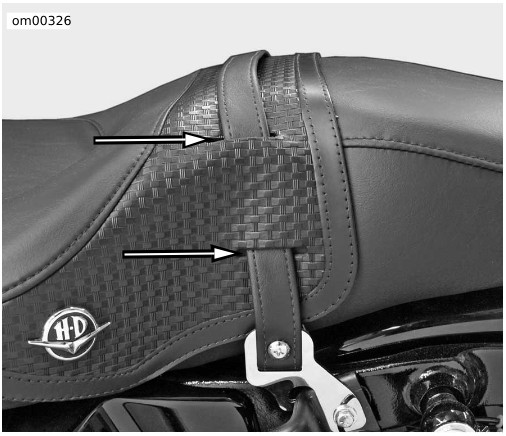

Figura 1. Ranuras de la correa: FLHRC
