| 1 | Interruptor reductor de luces del faro delantero |
| 2 | Palanca manual del embrague |
| 3 | Velocímetro |
| 4 | Mirilla del líquido de frenos |
| 5 | Palanca manual del freno |
| 6 | Acelerador |
| 7 | Interruptor de arranque |
| 8 | Interruptor de apagado/marcha del motor |
| 9 | Interruptor de encendido |
| 10 | Interruptor de las señales de giro |
| 11 | Bocina |

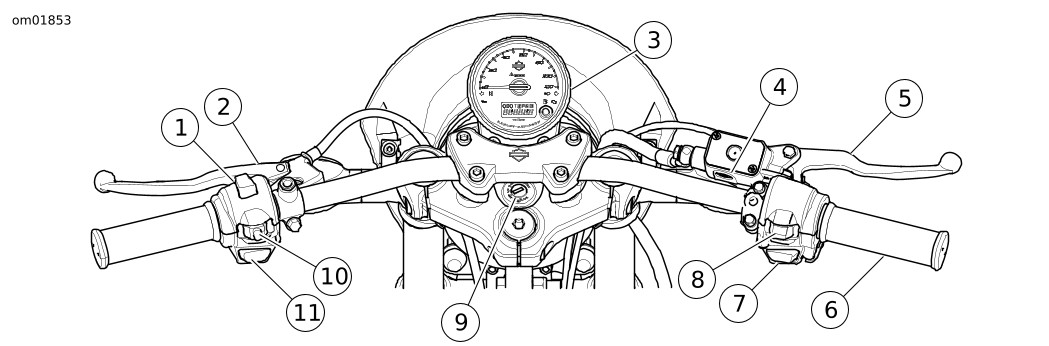

Figura 1. Interruptores y Controles
Interruptor reductor de luces del faro delantero
ADVERTENCIALa función de encendido automático del faro delantero proporciona mayor visibilidad del motociclista para otros conductores. Asegúrese de tener encendido el faro delantero en todo momento. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00030b)
El interruptor reductor de luces del faro delantero tiene dos posiciones: luz alta obaja. El indicador de luz alta se ilumina cuando la luz alta está encendida.
Palanca manual del embrague
ADVERTENCIANo coloque los dedos entre la palanca de control manual y la empuñadura del manillar. La posición incorrecta de la mano puede perjudicar la operación de la palanca de control y causar la pérdida del control del vehículo, lo que puede causar la muerte o lesiones graves. (00032a)
La palanca manual del embrague (2) está ubicada en el manillar izquierdo y se opera con los dedos de la mano izquierda. Vea Operación → Cambio de transmisión.
Velocímetro
Mirilla del líquido de frenos
Palanca manual del freno
La palanca manual del freno delantero controla el freno delantero. Opere la palanca manual con los dedos de la mano derecha. Vea Operación → FRENOS para información adicional.
Acelerador
- Girar lentamente la empuñadura de control del acelerador hacia atrás (hacia la parte trasera de la motocicleta) para abrir el acelerador (acelerar).
- Girar lentamente la empuñadura de control del acelerador hacia adelante (hacia el frente de la motocicleta) para cerrar el acelerador (desacelerar).
Interruptor del arranque
Interruptor de APAGADO/MARCHA del motor
Interruptor de encendido
Interruptor de las señales de giro
Presione el interruptor hacia la izquierda o la derecha para activar las luces de las señales de giro. La luz destellará hasta que se cancele manualmente. Para cancelar, presione el botón hacia la posición de tope central.
Bocina
Presione el interruptor para operar la bocina.
