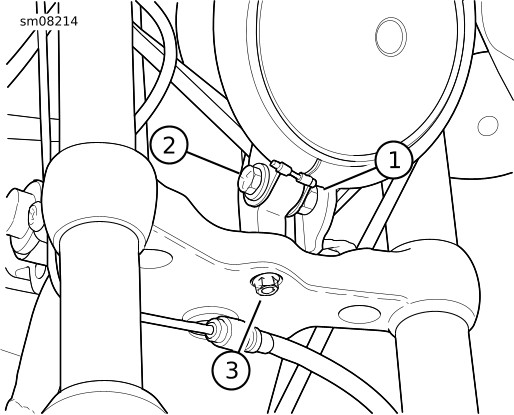

1 | Línea perpendicular |
2 | Línea vertical |
3 | 7,6 m (25 ft) |
4 | Línea de centro de la bombilla de luz alta |
5 | Línea horizontal 53,3 mm (2,1 in) inferior a la línea de centro de la bombilla |
1. | Vea Figura 2. Quitar los tornillos (1) y las arandelas (2) de la pantalla del velocímetro. | |
2. | Retire la pantalla del velocímetro de su soporte superior (4). | |
3. | Retirar la pantalla de la pieza de soporte del velocímetro inferior (5) para quitar los postes (6) de las arandelas aislantes. | |
4. | Vea Figura 3. Aflojar la tuerca de seguridad de ajuste horizontal (1). | |
5. | Dirija el haz de luz directamente hacia adelante. | |
6. | Ajustar la tuerca de seguridad de ajuste horizontal a 34–41 N·m (25–30 ft-lbs). NOTA Realizar todos los ajustes antes de instalar la pantalla del velocímetro. | |
7. | Vea Figura 2. Alinear los postes de la pantalla del velocímetro (3) con las arandelas aislantes. | |
8. | Instalar la pantalla del velocímetro sobre la pieza de soporte inferior de la pantalla del velocímetro (5). | |
9. | Alinee la pantalla del velocímetro con su soporte superior (4). | |
10. | Instale las arandelas (2) y los tornillos (1). Ajustar a la 2,3–3,3 N·m (21–29 in-lbs). |
1. | Aflojar la tuerca de seguridad (1) del perno de ajuste vertical (2). | |
2. | Apunte el faro delantero hacia la línea horizontal en la pared. | |
3. | Ajustar la tuerca de seguridad de ajuste vertical a 21–26 N·m (15–19 ft-lbs). |
1 | Tornillo (2) |
2 | Arandela (2) |
3 | Pantalla del Velocímetro |
4 | Soporte superior de la pantalla del velocímetro |
5 | Soporte inferior de la pantalla del velocímetro |
6 | Poste (2) |
1 | Tuerca de seguridad de ajuste vertical |
2 | Perno de ajuste vertical |
3 | Tuerca de seguridad de ajuste horizontal |
1. | Vea Figura 2. Quitar los tornillos (1) y las arandelas (2). | |
2. | Retire la pantalla del velocímetro de su soporte superior (4). | |
3. | Retirar la pantalla de la pieza de soporte del velocímetro inferior (5) para quitar los postes (6) de las arandelas aislantes. | |
4. | Quite el fusible principal. Vea Procedimientos de servicio → Fusibles y relés. | |
5. | Vea Figura 4. Quite los tornillos (6). | |
6. | Retire el conjunto del lente (5) de la caja del faro delantero. | |
7. | Desconecte los conectores eléctricos del faro delantero y de las bombillas de posición. | |
8. | Afloje el tornillo (2). | |
9. | Quite el retén (3). | |
10. | Quite la bombilla del faro delantero (4). | |
11. | Quite la bombilla de posición (7). | |
12. | Instale un faro delantero o bombilla de posición nuevos. | |
13. | Instale el retén (3). | |
14. | Apriete el tornillo (2). | |
15. | Conecte los conectores eléctricos del faro delantero y de las bombillas de posición. | |
16. | Coloque el conjunto del lente (5) en la caja del faro delantero. | |
17. | Instale los tornillos (6). | |
18. | Vea Figura 2. Alinear los postes de la pantalla del velocímetro (3) con las arandelas aislantes. | |
19. | Instalar la pantalla del velocímetro sobre la pieza de soporte inferior de la pantalla del velocímetro (5). | |
20. | Alinee la pantalla del velocímetro con su soporte superior (4). | |
21. | Instale las arandelas (2) y los tornillos (1). Ajustar a la 2,3–3,3 N·m (21–29 in-lbs). | |
22. | Instale el fusible principal. Vea Procedimientos de servicio → Fusibles y relés. | |
![]() Asegúrese de que todas las luces y los interruptores funcionen correctamente antes de hacer funcionar la motocicleta. La visibilidad limitada del motociclista puede causar la muerte o lesiones graves. (00316a) | ||
23. | Pruebe el funcionamiento de la luz. |
1 | Funda |
2 | Tornillo |
3 | Retén |
4 | Bombilla del faro delantero |
5 | Conjunto del lente |
6 | Tornillo (2) |
7 | Bombilla de posición |
