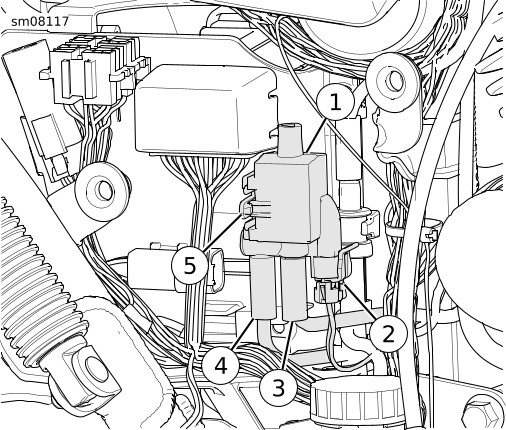

1 | Solenoide de purga |
2 | Conector del solenoide de purga |
3 | Línea del solenoide al módulo de inducción |
4 | Línea del recipiente al solenoide |
5 | Lengüeta |

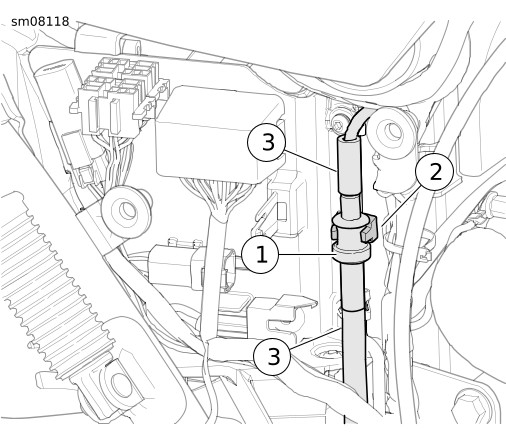

1 | Válvula de vapor |
2 | Presilla |
3 | Línea de ventilación (2) |

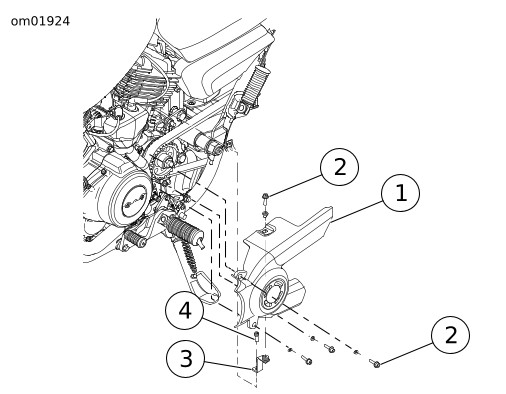

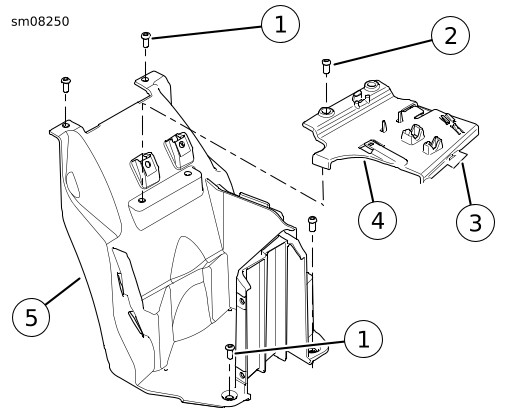

1 | Protector delantero de la correa |
2 | Tornillo y arandela (4) |
3 | Pieza de soporte |
4 | Tornillos de la pieza de soporte |
1. | Vea Figura 4. Quitar los tornillos de la cubierta de la batería (2). | |
2. | Vea Figura 5. Quite el tablero eléctrico. a. Quite los tornillos (3). b. Tire el tablero eléctrico suavemente (1) fuera de la batería. | |
![]() Primero desconecte el cable negativo (-) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00049a) | ||
3. | Vea Figura 6. Desconecte el cable negativo de la batería (1) del espárrago de la conexión a tierra (2). | |
4. | Vea Figura 5. Desconectar el cable positivo de la batería (5). | |
5. | Quite la batería. | |
6. | Desconecte el cable negativo de la batería. |
1 | Tornillo (4) |
2 | Tornillo (2) |
3 | Lengüeta |
4 | Cubierta |
5 | Bandeja de la batería |

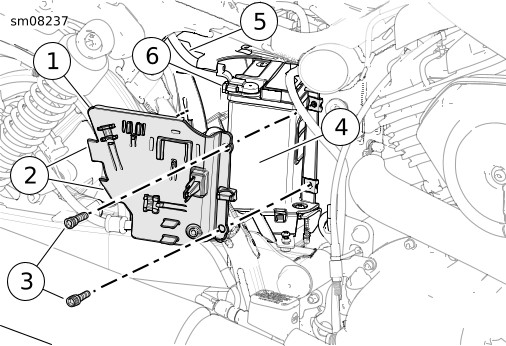

1 | Tablero eléctrico |
2 | Lengüeta (2) |
3 | Tornillo (2) |
4 | Batería |
5 | Cable positivo de la batería |
6 | Borne positivo de la batería |
1 | Cable negativo de la batería |
2 | Espárrago de la conexión a tierra |
1. | Instale el cable negativo de la batería al borne negativo de la batería. Ajustar a 6,8–7,9 N·m (60–70 in-lbs). | |
2. | Colocar el cable negativo a través de la caja de la batería. | |
3. | Vea Figura 5. Instale la batería (4) en la caja de la batería. | |
4. | Conectar el cable positivo de la batería (5) al borne positivo de la batería (6). Ajustar a 6,8–7,9 N·m (60–70 in-lbs). | |
5. | Vea Figura 6. Conecte el cable negativo de la batería (1) al espárrago de la conexión a tierra (2). Ajustar a 6–10 N·m (54–88 in-lbs). | |
6. | Vea Figura 5. Instale el tablero eléctrico. | |
7. | Verifique que las lengüetas del tablero eléctrico (2) estén colocadas en las ranuras. | |
8. | Instale los tornillos (3). Ajustar a 2,3–3,3 N·m (21–29 in-lbs). | |
9. | Vea Figura 4. Instalar los tornillos de la cubierta de la batería (2). Ajustar a 2,3–3,3 N·m (21–29 in-lbs). | |
10. | Vea Figura 3. Colocar el protector delantero de la correa (1). Instalar los tornillos y las arandelas (2). Ajustar a 9–11 N·m (80–97 in-lbs). | |
![]() Puede acumularse presión excesiva en el tanque de combustible si la válvula de vapor no se coloca verticalmente con el dispositivo de conexión en la parte superior. Las fugas causadas por presión excesiva pueden producir un incendio o explosión, lo cual podría causar la muerte o lesiones graves. (00265a) | ||
11. | Vea Figura 2. Presione la válvula de vapor (1) en la presilla (2). | |
12. | Instale las líneas de ventilación (3). | |
13. | Modelos para California solamente: Vea Figura 1. Instale el solenoide de purga. a. Instale el solenoide de purga (1). b. Instalar el módulo de solenoide a inducción y las líneas del recipiente al solenoide (3 y 4) c. Conecte el conector del solenoide de purga (2). | |
14. | Instale el fusible principal. Vea Procedimientos de servicio → Fusibles y relés. | |
![]() Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||
15. | Instale el asiento. Vea Procedimientos de servicio → Asiento. | |
16. | Instale las cubiertas laterales. Vea Procedimientos de servicio → Cubiertas laterales. |
