Tachimetro

AVVERTENZA

Viaggiare a una velocità adatta alla strada e alle condizioni e non superare i limiti di velocità. Una velocità eccessiva può far perdere il controllo del veicolo e causare lesioni gravi o mortali. (00008a)

Vedere Figura 1. Il tachimetro registra la velocità in avanti in miglia orarie (modelli per il mercato USA) o in chilometri orari (modelli per il mercato internazionale).

La retroilluminazione della strumentazione si accende con un leggero ritardo. La retroilluminazione può fluttuare brevemente quando cambia il livello di luce ambiente (come quando si attraversa una galleria).

Contagiri

AVVISO

Vedere la sezione CONSIGLI PER L’USO. Non portare il motore oltre il regime massimo di sicurezza, come indicato sotto USO (zona rossa sul contagiri). Ridurre il regime del motore passando ad una marcia superiore o riducendo il gas. La mancata riduzione del regime del motore può danneggiare il veicolo. (00159a)

Vedere Figura 1. Il contagiri misura la velocità del motore in numero di giri al minuto (giri/min x 100).

Indicatore di livello del combustibile

Vedere Figura 1. L’indicatore del livello del combustibile ne indica la quantità approssimativa presente nel serbatoio.

Voltmetro

Vedere Figura 1. Il voltmetro indica la misura della tensione dell’impianto elettrico. Con il motore oltre 1.500 giri/min e la batteria completamente carica, il voltmetro deve segnare 13,0-14,5 V.

Informazioni sul veicolo

Per ottenere ulteriori informazioni sul veicolo, premere il pulsante VEHICLE INFORMATION ("i") (informazioni sul veicolo) nel sistema di infointrattenimento. Vedere Comandi e spie → Comandi manuali.

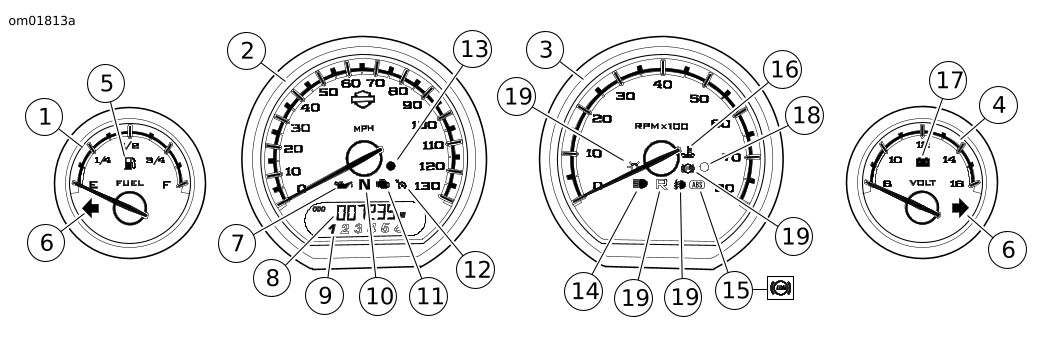

1	Indicatore di livello del combustibile
2	Tachimetro
3	Contagiri
4	Voltmetro
5	Spia della riserva del combustibile
6	Spia degli indicatori di direzione
7	Spia della pressione dell’olio
8	Finestra del contachilometri
9	Indicatore delle marce
10	Spia del folle
11	Spia di controllo del motore
12	Spia di controllo della velocità di crociera
13	Spia dell’impianto elettrico (sistema di sicurezza)
14	Spia della luce abbagliante
15	Spia con icona del sistema antibloccaggio freni (ABS) (illustrata anche icona ABS km/h)
16	Spia della temperatura del liquido di raffreddamento del motore
17	Spia della carica della batteria
18	Sensore di luce (non è una spia)
19	Non usato su questi modelli

Figura 1. Strumentazione
