Acquisire familiarità con la posizione di tutti i controlli e componenti di assistenza sul veicolo.
Leva della frizione
AVVERTENZA
Non posizionare le dita tra la leva dei comandi manuali e la manopola del manubrio. Una posizione non corretta della mano può pregiudicare l’uso della leva e far perdere il controllo del veicolo, con pericolo di lesioni gravi o mortali. (00032a)
Vedere Figura 1. La leva della frizione si trova sul semimanubrio sinistro. La leva della frizione viene azionata con le dita della mano sinistra.
Un interruttore della frizione è incorporato sul gruppo degli interruttori del semimanubrio sinistro. Questo consente al pilota di avviare il veicolo in qualsiasi marcia (o in folle) purché la leva della frizione sia azionata. Non è possibile avviare il veicolo se la frizione è innestata e la marcia è inserita.
Leva del selettore delle marce
Vedere Figura 2. La leva del selettore delle marce è posizionata davanti alla pedana o poggiapiedi sinistro del pilota. Il selettore delle marce viene azionato con il piede sinistro.
Nello schema del cambio a sei marce, il folle si trova fra la prima e la seconda marcia. Vedere Funzionamento → Cambio marce.
Leva del freno anteriore
Vedere Figura 1. La leva del freno anteriore aziona il freno anteriore. Azionare la leva con le dita della mano destra. Vedere Comandi e spie → Impianto dei freni.
Manopola del comando del gas
Vedere Figura 1. La manopola del comando del gas si trova sul semimanubrio destro. La manopola del comando del gas viene azionata con la mano destra.
Pedale del freno posteriore
Vedere Figura 3. Il pedale del freno posteriore aziona il freno della ruota posteriore. Azionare il pedale del freno posteriore con il piede destro. Vedere Comandi e spie → Impianto dei freni.

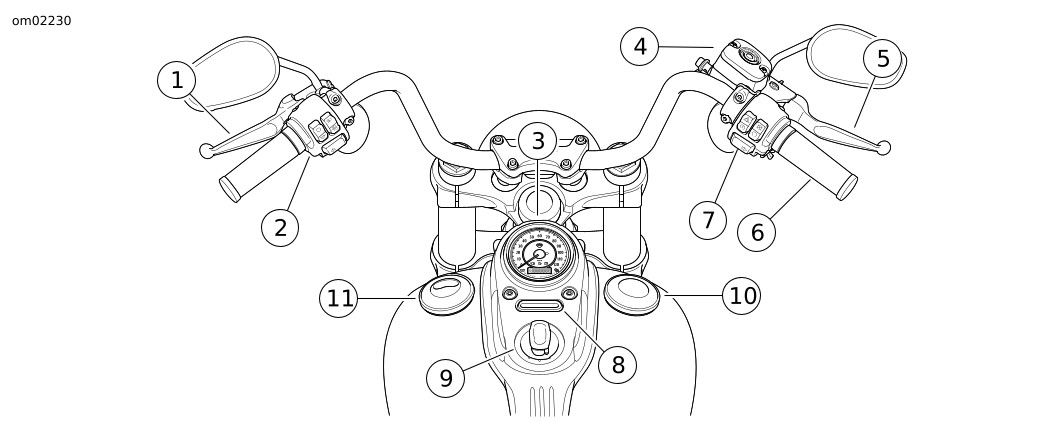

1Leva della frizione
2Modulo dei comandi di sinistra
3Tachimetro/contachilometri
4Serbatoio del liquido del freno anteriore
5Leva del freno anteriore
6Manopola del comando del gas
7Modulo dei comandi di destra
8Barra delle spie
9Commutatore di accensione
10Tappo del serbatoio del combustibile
11Indicatore del livello del combustibile
Figura 1. Controlli e componenti di manutenzione (mostrato FXDB)

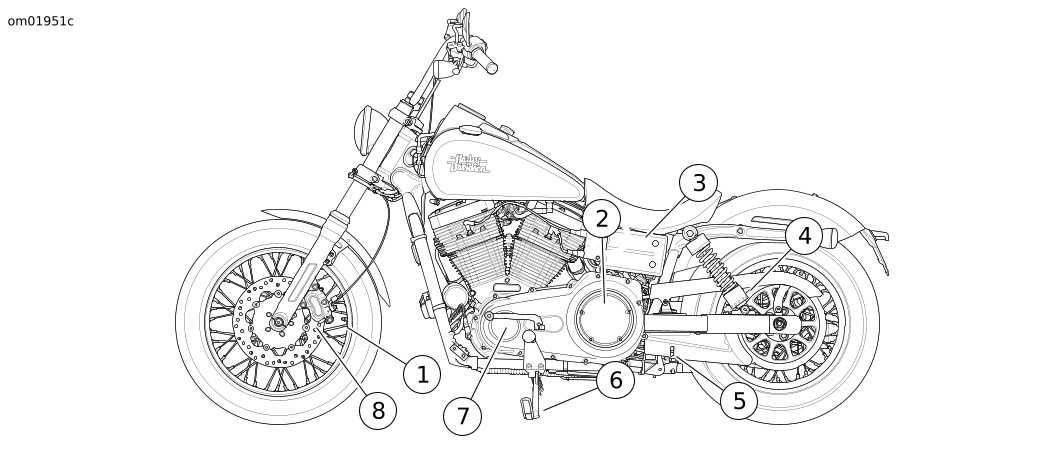

1Pinza del freno anteriore
2Coperchio della frizione
3Pannello fusibili (dietro il coperchio laterale)
4Registro della precarica
5Finestra di visualizzazione della flessione della cinghia
6Cavalletto
7Leva del selettore delle marce
8Valvola dell’aria
Figura 2. Controlli e componenti di manutenzione (mostrato FXDB)

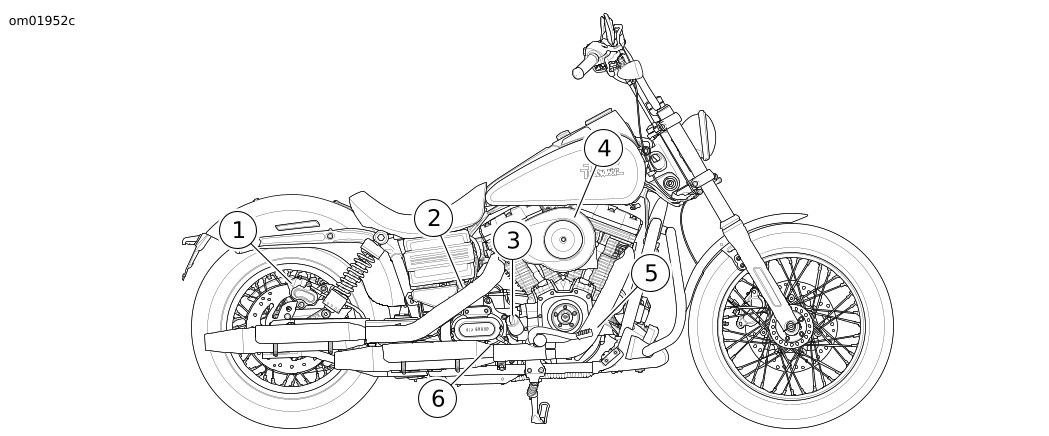

1Pinza del freno posteriore
2Tappo del rifornimento del cambio
3Tappo del rifornimento/astina di livello dell’olio
4Filtro dell’aria
5Pedale del freno posteriore
6Serbatoio del liquido del freno posteriore
Figura 3. Controlli e componenti di manutenzione (mostrato FXDB)
