Veja Figura 1. Pressione o interruptor de informações sobre o veículo para mostrar o status e medidas dos sistemas do veículo. Todas as medidas são exibidas em unidades de medida dos EUA ou no sistema métrico, de acordo com as configurações do rádio.
Temperatura do ar
Exibe a temperatura do ambiente em volta. A medição pode ser afetada pelas condições ao redor em baixa velocidades, como funcionamento em marcha lenta em tráfego intenso. A medição não indica necessariamente gelo ou outras condições da estrada.
Pressão do óleo do motor
Exibe a pressão do óleo do motor como "OK" ou "Não OK". Se "Check Oil" (verificar óleo) for exibido, desligue o motor imediatamente e verifique o nível de óleo.
Sistema de gerenciamento de temperatura do motor em marcha lenta (EITMS)
Exibe os status do sistema de gerenciamento de temperatura do motor em marcha lenta (EITMS). O status do EITMS pode ser exibido como ATIVO, HABILITADO ou DESABILITADO. Veja Operação → Sistema de gerenciamento de temperatura do motor em marcha lenta para obter uma descrição de cada estado.
Sistema de monitoramento de pressão dos pneus (TPMS)
Veja Figura 2. Com tela de Status do veículo exibida, selecione Mais para exibir os dados de pressão dos pneus.
Pneus dianteiro e traseiro: Cada pneu é mostrado na cor branca (para indicar pressão normal do pneu) ou âmbar (para indicar uma condição de baixa pressão do pneu).
Dados da pressão do pneu: A pressão dos pneus é exibida em psi ou kPa, de acordo com as configurações de unidade para o rádio. Traços (--) indicam que não há nenhum dado atual para pressão do pneu.
Ícone de bateria fraca do sensor: A bateria do sensor do TPMS está fraca para o pneu indicado. Consulte um concessionário Harley-Davidson quanto ao serviço a ser executado.
Ícone de baixa pressão dos pneus: O sistema detecta pressão baixa para o pneu indicado. Pare o veículo com segurança e use um indicador de pressão do pneu para verificar a pressão de cada pneu afetado. Calibre os pneus de acordo com as especificações em Especificações → Especificações → Pneus especificados ou conforme especificado na etiqueta no tubo inferior da estrutura.
NOTA
- Não use o sistema TPMS como um manômetro de pressão ao adicionar ou remover ar de um pneu. Dados do sensor são enviados ao TPMS em intervalos variados (dependendo de se o veículo estiver em movimento, estacionado sobre o cavalete lateral ou tiver uma mudança significativa na pressão do pneu). Os dados sobre a pressão do pneu podem não ser atualizados imediatamente ao adicionar ou remover ar do pneu. Poderá ocorrer enchimento sem ar suficiente ou em excesso.
- Especificações → Especificações → Pneus especificados indica a pressão especificada para os pneus quando eles estão frios (veículo estacionado por pelo menos três horas). A pressão do pneu aumentará à medida que os pneus esquentam.
Alerta de baixa pressão do pneu
Uma condição de baixa pressão do pneu fará com que um alerta seja exibido no rádio.
Detalhes: Quando um alerta de baixa pressão do pneu for mostrado, pressione Detalhes para mostrar a tela do TPMS no rádio.
Procurar posto de combustível: Para veículos com navegação, o rádio indicará a navegação até um posto de combustível próximo.

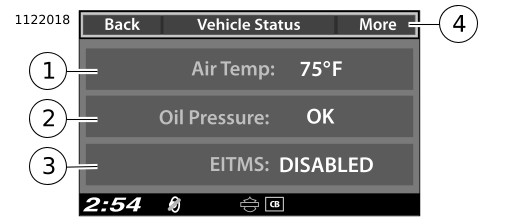

| 1 | Temperatura do ar |
| 2 | Pressão do óleo do motor |
| 3 | Sistema de gerenciamento de temperatura do motor em marcha lenta (EITMS) |
| 4 | Exibir mais telas de status (se equipado com TPMS) |
Figura 1. Tela Vehicle Status (Status do veículo)

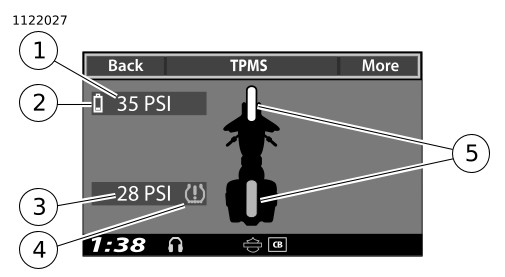

| 1 | Pressão do pneu dianteiro |
| 2 | Bateria fraca do sensor |
| 3 | Pressão do pneu traseiro |
| 4 | Baixa pressão dos pneus |
| 5 | Pneus dianteiro e traseiro |
Figura 2. Sistema de monitoramento de pressão dos pneus (TPMS)
