ΣΗΜΕΙΩΣΗ
- Για να κλειδώσετε/ξεκλειδώσετε τις πλαϊνές βαλίτσες με το διακόπτη ηλεκτρικών κλειδαριών στο καπάκι του εσωτερικού φέρινγκ, δείτε Χειριστήρια και ενδείξεις → ΗΛΕΚΤΡΙΚΕΣ ΚΛΕΙΔΑΡΙΕΣ.
- Για να κλειδώσετε/ξεκλειδώσετε τις πλαϊνές βαλίτσες με το μπρελόκ ηλεκτρικών κλειδαριών, δείτε Χειριστήρια και ενδείξεις → Προγραμματισμός μπρελόκ ηλεκτρικών κλειδαριών.
- Δεν χρειάζεται να είναι αναμμένη η μοτοσικλέτα για να λειτουργήσει το μπρελόκ κλειδιών και το κλειδί ανάφλεξης. Το μπρελόκ διαθέτει ενσωματωμένη ενεργοποίηση. Μπορεί να χρησιμοποιηθεί μερικά μέτρα μακριά από τη μοτοσικλέτα.
Κλείδωμα/ξεκλείδωμα με το κλειδί ανάφλεξης
Κλείδωμα: Εισάγετε το κλειδί στην ουδέτερη θέση της κλειδαριάς πλαϊνών βαλιτσών και στρέψτε το κλειδί κατά 1/8 της στροφής προς τα αριστερά. Επιστρέψτε το κλειδί στην ουδέτερη θέση για να το βγάλετε.
Ξεκλείδωμα: Εισάγετε το κλειδί στην ουδέτερη θέση της κλειδαριάς πλαϊνών βαλιτσών και στρέψτε το κλειδί κατά 1/8 της στροφής προς τα δεξιά. Επιστρέψτε το κλειδί στην ουδέτερη θέση για να το βγάλετε.
Άνοιγμα
- Δείτε Εικόνα 2. Για να ανοίξετε την ασφάλεια, πιάστε την ασφάλεια με τα δάχτυλα και ανυψώστε την.
- Τοποθετήστε το ένα χέρι στην ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ του καλύμματος και το άλλο χέρι στην αντίθετη εξωτερική γωνία. Ανυψώστε το εξωτερικό άκρο του καλύμματος, περιστρέφοντας το εσωτερικό άκρο του καλύμματος στους βραχίονες.
- Ανυψώστε το εσωτερικό άκρο του καλύμματος για να αποδεσμεύσετε τους βραχίονες.
- Φέρτε το κάλυμμα προς το μέρος σας, πάνω από την πλαϊνή βαλίτσα. Καθώς φέρνετε το κάλυμμα προς το μέρος σας, αφήστε το να ανοίξει ώστε το εσωτερικό να βλέπει προς τα επάνω. Αφήστε το κάλυμμα να κρέμεται από το νάιλον ιμάντα.
ΣΗΜΕΙΩΣΗ
Τα καλύμματα παραμένουν συνεχώς ενωμένα στις πλαϊνές βαλίτσες.
Κλείσιμο
- Δείτε Εικόνα 2. Χρησιμοποιήστε και τα δύο χέρια για να κρατήσετε τις ΕΞΩΤΕΡΙΚΕΣ γωνίες του καλύμματος προς τα επάνω και ολισθήστε το εσωτερικό άκρο πίσω στη θέση του ώστε οι βραχίονες να ολισθαίνουν μαζί.
- Κλείστε το καπάκι και ασφαλίστε την ασφάλεια. Οι βραχίονες θα δεσμευτούν αυτόματα.
ΣΗΜΕΙΩΣΗ
Όταν η μοτοσικλέτα βρίσκεται σε λειτουργία, η ασφάλεια της πλαϊνής βαλίτσας και τα ασφαλιστικά μάνδαλα του Tour-Pak πρέπει να είναι κλειστά και ασφαλισμένα.
Αφαίρεση
Οι πλαϊνές βαλίτσες είναι ασφαλισμένες στους βραχίονες στήριξης με συνδετήρες που περιστρέφονται κατά 1/4 της στροφής και καλούνται κοχλίες απασφάλισης.
ΣΗΜΕΙΩΣΗ
Εάν το όχημά σας (μόνο διεθνή μοντέλα) δε διαθέτει το κατάλληλο εργαλείο για αυτούς τους κοχλίες απασφάλισης, χρησιμοποιήστε ένα ίσιο κατσαβίδι για να τους περιστρέψετε.
Τοποθέτηση
- Τοποθετήστε προσεχτικά την πλαϊνή βαλίτσα στη θέση της πάνω στη ράγα πλαϊνών βαλιτσών.
- Ενώ στηρίζετε την πλαϊνή βαλίτσα, ενώστε τα μισά των συνδετήρων των ηλεκτρικών κλειδαριών.
- Ευθυγραμμίστε τους κοχλίες απασφάλισης με τους κοχλίες βραχιόνων στήριξης. Πιέστε τους κοχλίες απασφάλισης στο βραχίονα στήριξης και περιστρέψτε κατά 1/4 δεξιόστροφα.
- Ελέγξτε ότι οι κοχλίες είναι καλά ασφαλισμένοι.
Ρυθμίσεις
Εάν οι ασφάλειες χαλαρώσουν, μπορείτε να ρυθμίσετε τις προεξοχές της ασφάλειας.
ΣΗΜΕΙΩΣΗ
Ρυθμίστε τις προεξοχές της ασφάλειας όσο χρειάζεται ώστε να μπορούν να δεσμευτούν σωστά με το μεντεσέ ασφάλειας. Εάν λυγίζετε τις προεξοχές του μανδάλου προς τα πίσω και προς τα εμπρός, μπορεί να καταπονηθεί υπερβολικά το μέταλλο και να εξασθενίσουν οι προεξοχές. (00169a)
- Λυγίστε τις προεξοχές μέχρι να δεσμευτούν σταθερά στο μεντεσέ.
- Για λεπτομέρειες λίπανσης, δείτε Συντήρηση και λίπανση → Λίπανση λοιπών εξαρτημάτων.

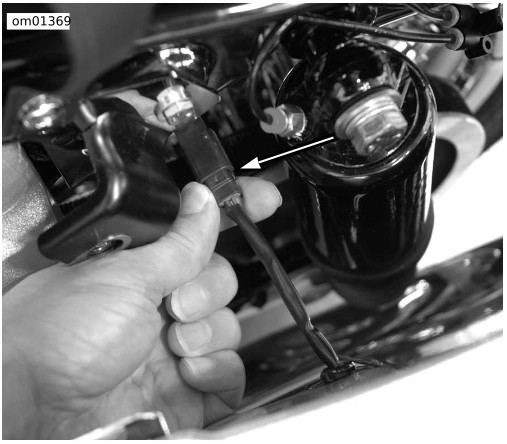

Εικόνα 1. Συνδετήρας ηλεκτρικής κλειδαριάς πλαϊνής βαλίτσας
| 1 | Μεντεσές |
| 2 | Ασφάλεια |
| 3 | Γλωττίδες αγκίστρωσης |
| 4 | Κοχλίες απασφάλισης |
| 5 | Βραχίονες αγκίστρωσης |
Εικόνα 2. Πλαϊνές βαλίτσες
