위젯은 라이더가 계기판 모듈 (IM) 에 대해 추가 정보를 볼 수 있도록 하는, 작은 사용자 정의 디스플레이입니다. 위젯은 IM 의 설정 메뉴를 통해 사용자 정의할 수 있습니다. 위젯은 오른손 제어 모듈 (RHCM) 의 커서/선택 스위치로 변경할 수 있습니다. 왼쪽 선택은 IM 의 왼쪽에 활성화된 위젯들을 이동하며, 오른쪽 선택은 IM 의 오른쪽에 활성화된 위젯들을 이동합니다. 조작방법 → 계기 을(를) 참조하세요.
주의사항
왼쪽 위젯과 오른쪽 위젯은 OFF/RUN 스위치의 매 사이클마다 기본값이 공백으로 설정됩니다.
경고

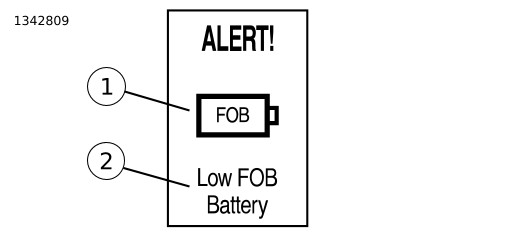

그림 1을(를) 참조하십시오. 경고 위젯에는 모터사이클의 특정 고장과 관련된 정보가 표시됩니다. 경고 위젯에는 불이 들어오는 표시등의 아이콘과 경고에 대한 설명이 표시되어, 현재의 고장 상태에 대해 자세한 정보를 제공합니다.
| 1 | 경고 아이콘 |
| 2 | 경고 설명 |
그림 1. 경고 위젯
표 1. 경고 위젯 표시
위젯 | 위젯 텍스트 | 원인 | 작업 |
|---|---|---|---|
 | 경고 - 종료 경고 | 추진력이 시퀀스를 비활성화하기 시작합니다 | 딜러에게 문의하십시오 |
경고 - HV 연결 끊어짐 | 고전압 연결 문제 | 딜러에게 문의하십시오 | |
경고 - 모터 고장 | 모터 또는 인버터 고장 | 딜러에게 문의하십시오 | |
경고 - RESS 고장 | 충전식 에너지 저장 시스템 (RESS) 내부 고장 | 딜러에게 문의하십시오 | |
경고 - 모터사이클 충전 오류 | RESS 이(가) 너무 낮아 추진력을 활성화할 수 없습니다 | 모터사이클을 충전하십시오 | |
 | 경고 – 충전기 고장 | 온보드 충전기 (OBC) 일반적 고장 | 딜러에게 문의하십시오 |
경고 – RESS의 균형이 크게 무너짐 | RESS 가 상당한 수준의 불균형 상태입니다 | 딜러에게 문의하십시오 | |
경고 - 신뢰할 수 없는 지피스탠드 | 지피스탠드 센서 고장 | 지피스탠드를 내렸다가 다시 올려보고, 경고가 사라지지 않으면 딜러에게 문의하십시오 | |
경고 – 추진 억제됨 | 일반적 고장 | 딜러에게 문의하십시오 | |
 | 경고 – 12 V 배터리 고장 | 12 V 배터리 교체 필요 | 딜러에게 문의하십시오 |
경고 – 12 V 배터리 미약 | 12 V 배터리 교체 필요 | 딜러에게 문의하십시오 | |
경고 – 12 V 연결 끊어짐 | 12 V 배터리 리드가 느슨하거나 분리되었습니다 | 딜러에게 문의하십시오 | |
경고 - 부하 셰딩 | 12 V 배터리 고장 | 딜러에게 문의하십시오 | |
경고 – OBC 온도 초과 | OBC 과열 | 모터사이클을 끄고 식히십시오 | |
경고 – 저충전 | 충전 상태 (SOC) 낮음 | 모터사이클을 충전하십시오 | |
 | 경고 – 냉각수 펌프 고장 | 냉각수 펌프 고장. | 딜러에게 문의하십시오 |
 | 키팝 없음 | 할당된 키팝이 감지되지 않음 | 할당된 키팝을 유효 거리 내로 가져오십시오 |
 | 키팝 배터리 낮음 | 키팝 내 배터리가 낮습니다 | 키팝 배터리를 교체하십시오 |
라이드 모드
그림 2을(를) 참조하십시오. 라이드 모드 위젯에는 4가지 사전 설정 모드(1, 2, 3, 4)와 3가지 커스텀 모드(5) 등 사용 가능한 라이드 모드 7가지의 아이콘이 표시됩니다. 현재 선택 가능한 라이드 모드가 색상으로 표시되는데, 비활성화한 라이드 모드 아이콘은 회색으로 표시되며 활성화한 라이드 모드는 강조 표시됩니다.
라이드 모드
- 스포츠: 성능 지향적 라이딩 경험을 위해 모터사이클의 잠재력을 최대한 발휘합니다.
- 도로: 일상적인 사용을 위해 다양한 기술을 혼합하여 균형 잡힌 성능을 제공합니다.
- 범위: 1회 충전으로 최대의 주행 가능 거리가 나오도록 원활한 라이딩이 가능하도록 하는 설정의 조합.
- 우천: 트랙션 컨트롤 개입이 많은, 원활한 가속으로 불량한 조건에서도 라이더가 자신감을 가질 수 있습니다. 이는 라이더가 모터사이클에 익숙해지기에 적절한 설정이기도 합니다.
- 커스텀 A, 커스텀 B, 커스텀 C: 사용자가 라이드 모드 세 가지를 설정해서 선택할 수 있습니다. 커스텀 라이드 모드를 설정할 때, 이용 가능한 레벨의 출력과 재생 및 스로틀 반응을 조정할 수 있습니다. 조작방법 → 계기 → 설정 메뉴: 라이드 모드 을(를) 참조하세요.
| 1 | 스포츠 모드 |
| 2 | 도로 모드 |
| 3 | 범위 모드 |
| 4 | 우천 모드 |
| 5 | 커스텀 라이드 모드 |
그림 2. 라이드 모드 위젯
파워/토크
그림 3을(를) 참조하십시오. 파워/토크 위젯에는 현재 라이드 모드와 관련된 파워 및 토크 정보가 표시됩니다. 파워/토크 위젯에는 현재 라이드 모드(2), 사용 가능한 최대 파워(1), 사용 가능한 최대 회생(3)이 표시됩니다.
| 1 | 현재 라이드 모드에서 사용 가능한 최대 파워 |
| 2 | 현재 라이드 모드 |
| 3 | 현재 라이드 모드에서 사용 가능한 최대 재생 |
그림 3. 파워/토크 위젯
범위

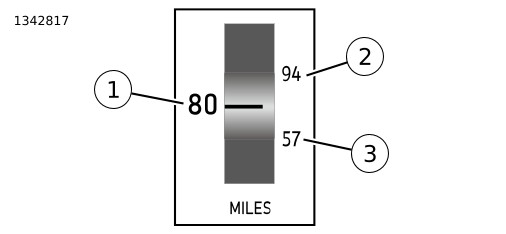

그림 4을(를) 참조하십시오. 주행 가능 거리 위젯은 현재 라이딩 상태에 따른 예상 주행 가능 거리(1), 최대 예상 주행 가능 거리(2), 최소 예상 주행 가능 거리(3)가 표시됩니다.
| 1 | 예상 주행 가능 거리 |
| 2 | 최대 예상 주행 가능 거리 |
| 3 | 최소 예상 주행 가능 거리 |
그림 4. 주행 가능 거리 위젯
구간

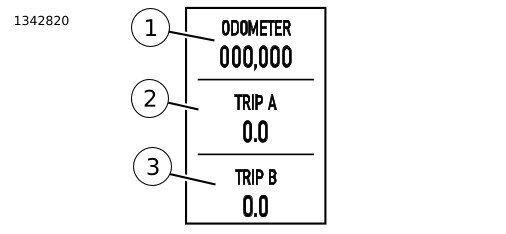

그림 7을(를) 참조하십시오. 트립 위젯에는 적산 거리계 값(1), 트립 A 주행 거리(2), 트립 B 주행 거리(3)가 표시됩니다. 설정 메뉴에서 트립 위젯에 트립 K가 표시되도록 구성할 수도 있습니다.
| 1 | 적산 거리계 |
| 2 | 구간 A |
| 3 | 구간 B |
그림 7. 트립 위젯
Bluetooth
내비게이션, 미디어 디스플레이 및 컨트롤과 같은 Bluetooth 사용이 가능한 기능을 활용하려면 H-D 모바일 앱을 통해 휴대폰을 페어링해야 합니다.
전화기가 페어링되면 Bluetooth 위젯에 전화기 연결 상태, 장치 이름 및 배터리 잔량 비율이 표시됩니다.
Navigation(내비게이션)
내비게이션 위젯은 여행 시 도움을 주기 위한 것입니다. 라이딩 중에는 항상 실제 도로 상황을 관찰하고 판단하십시오. 내비게이션 위젯에 제공되는 정보가 불완전/부정확하거나 오래된 경우도 있을 수 있습니다. 도로 상황, 교통 법규 및 제한 사항(예: 좌회전 금지, 도로 폐쇄, 일방통행 도로, 도로 건설 우회 등)은 자주 변경될 수 있습니다. 위젯의 지시를 따르기 전에 지침을 안전하고 합법적으로 수행할 수 있는지 확인하십시오.
경로 안내를 따르는 데 어려움이 있거나 새로운 경로를 프로그래밍해야 하는 경우, 필요하면 모터사이클을 안전하게 주차하십시오.
모터사이클이 정차한 상태에서 내비게이션 경로를 프로그래밍하고 검토하십시오. 다음 단계에 따라 내비게이션 지침을 로드합니다.
| 1. | 페어링하기 전에 H-D 모바일 앱이 올바른 상태에 있어야 합니다. a. 애플: 페어링 전에 H-D 앱이 닫힌 상태여야 합니다. b. 안드로이드: 페어링 전에 H-D 앱이 열린 상태여야 합니다. | |
| 2. | 전화기가 블루투스를 통해 LiveWire 계기 모듈에 연결되어 있는지 확인합니다(블루투스 아이콘은 청색입니다). | |
| 3. | 계기 디스플레이에서 내비게이션 위젯을 선택합니다. 경로가 계기에 들어가기 전에는 디스플레이에 “No Nav”가 표시되는 것이 정상입니다. | |
| 4. | 전화기에서 H-D 모바일 앱을 엽니다. | |
| 5. | 경로 또는 POI를 선택한 후, 다음의 작업 상자를 순서대로 클릭합니다. Take Me There (“send to bike”가 아님), 계속 , 시작 , 경로 안내 시작 a. 턴바이턴(TBT) 내비게이션이 앱에서 실행 중이어야 하고 계기 디스플레이의 위젯에서 이전에 “No Nav”라고 표시됐던 자리에 나타나야 합니다. b. TBT가 계기로 보내지지 않으면, 앱을 닫은 후 다시 열고 3단계를 반복합니다. |
모터사이클 라이딩을 시작하기 전에 경로를 계획하고 검토하십시오.

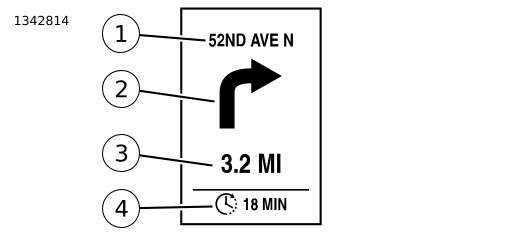

그림 8을(를) 참조하십시오. H-D 모바일 앱을 사용하여 연결한 장치에 입력된 내비게이션 정보가 내비게이션 위젯에 차례로 표시됩니다. 이 정보에는 도로명(1), 다음 행동 아이콘(2), 다음 행동까지 노정(3) 및 시간 정보(4)(도착 시간 또는 트립 시간)이 포함됩니다.
| 1 | 도로명 |
| 2 | 다음 행동 |
| 3 | 다음 행동까지 거리 |
| 4 | 시간 정보 |
그림 8. 내비게이션 위젯
표 2. 내비게이션 아이콘
아이콘 | 설명 |
|---|---|
 | 시작 |
 | 완료 |
 | 종료됨 |
 | 내비게이션 일시 중지됨 |
 | 내비게이션 취소됨 |
 | 신호 없음 |
 | 미확인 |
 | 직진 |
 | 좌회전 |
 | 우회전 |
 | 약간 좌회전 |
 | 약간 우회전 |
 | 크게 좌회전 |
 | 크게 우회전 |
 | 왼쪽으로 U턴 |
 | 오른쪽으로 U턴 |
 | 왼쪽 유지 |
 | 오른쪽 유지 |
 | 가운데 유지 |
 | 왼쪽으로 고속도로 진입 |
 | 오른쪽으로 고속도로 진입 |
 | 고속도로 왼쪽 유지 |
 | 고속도로 오른쪽 유지 |
 | 왼쪽으로 고속도로 출구 |
 | 오른쪽으로 고속도로 출구 |
 | 왼쪽 원형 교차로(1) |
 | 오른쪽 원형 교차로(1) |
 | 페리 |
(1) 아이콘 중심의 숫자는 원형 교차로 진입 시부터 벗어날 때까지의 출구 수를 나타냅니다.
음악

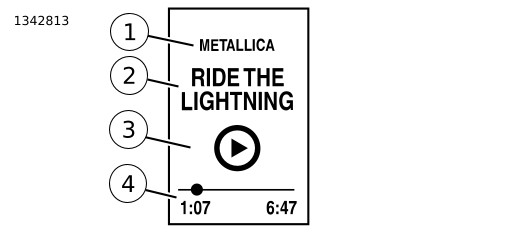

그림 9을(를) 참조하십시오. 음악 위젯은 연결된 장치의 음악 정보를 표시합니다. 이 정보에는 아티스트 이름(1), 노래 제목(2), 재생 및 일시 중지 아이콘(3), 플레이헤드 또는 앨범 제목(4)이 포함됩니다.
주의사항
연결된 헤드셋을 통해 연결된 장치와 함께 사용해야 합니다.
핸드 컨트롤 기능(재생, 일시 정지, 음량 등)과의 통합은 H-D 모바일 앱을 통해서만 작동합니다.
| 1 | 아티스트 이름 |
| 2 | 노래 제목 |
| 3 | 재생/일시 중지 아이콘 |
| 4 | 플레이헤드/앨범 |
그림 9. 오디오 위젯
전화
그림 10을(를) 참조하십시오. 전화 위젯에는 현재 통화 상태(1), 발신자 ID 또는 전화 번호(2), (지원되는 전화기에 연결된 경우) 헤드셋 아이콘(3)으로 응답이 표시됩니다.
주의사항
연결된 헤드셋을 통해 연결된 장치와 함께 사용해야 합니다.
수신 전화는 연결된 헤드셋의 컨트롤을 통해 응답해야 합니다.
| 1 | 통화 상태 |
| 2 | 발신자 확인/전화 번호 |
| 3 | 헤드셋으로 받기 |
그림 10. 전화기 위젯
