설정 메뉴

주의사항

주행하기 전에 음향 레벨 및 오디오와 전자 장치의 제어를 설정합니다. 부주의하면 차량 통제력을 잃어서 사망이나 심각한 부상으로 이어질 수 있습니다. (00088b)

그림 1을(를) 참조하십시오. 설정 메뉴에는 라이드 모드, 모양, 시스템, 위젯, 사용자 설정을 위한 메뉴가 표시됩니다.

주의사항

주행 시 시스템의 기능을 충분히 활용하면서 주위가 산만해지는 것을 최소화하려면 주행 전에 시스템을 개인 설정으로 구성하십시오.

추진력이 활성화되면, 설정 메뉴와 터치스크린 기능은 비활성화됩니다.

표 1. 설정 메인 메뉴

누름	결과
[설정]	계기 모듈 설정을 구성합니다. 모터사이클을 운전하기 전에 구성하십시오.
[설정]	사용 가능한 옵션: 라이드 모드, 모양, 시스템, 위젯 맞춤 설정, 사용자 설정.

라이드 모드

표 2. 설정 메뉴: 라이드 모드

누름	결과
[라이드 모드]	사용 가능한 라이드 모드를 활성화/비활성화할 수 있으며 세 가지 사용자 지정 라이드 모드를 설정할 수 있습니다.
	사전 설정 라이드 모드 선택: 사전 설정 라이드 모드 선택: 활성화/비활성화, 복사+편집.⁽¹⁾
	사용자 정의 라이드 모드 선택: 활성화/비활성화, 파워 슬라이더, 회생 슬라이더, 스로틀 슬라이더, 트랙션 컨트롤 설정(고, 중, 저) ⁽²^{, 3)}

(1) 선택을 복사+편집하면, 선택한 라이드 모드를 선택한 사용자 정의 라이드 모드 옵션에 복사하여, 선택한 사전 설정 라이드 모드를 출발점으로 사용자 정의 라이드 모드를 작성할 수 있습니다.

(2) 파워 슬라이더는 사용자 정의 라이드 모드에서 사용할 수 있는 전체 파워의 양을 조정합니다. 회생 슬라이더는 사용자 정의 라이드 모드에서 활성화되는 회생의 양을 조정합니다. 스로틀 슬라이더는 커스텀 라이드 모드에서 라이더가 느끼는 스로틀 반응의 강도를 조정합니다.

(3) 트랙션 컨트롤 수준은 시스템이 허용하는 리어 휠 미끄러짐의 양을 조정합니다.고(HIGH) 설정은 높은 정도의 미끄러짐을 허용하며, 이는 최소 수준의 트랙션 컨트롤 개입입니다. 중(MED) 설정은 중간 정도의 미끄러짐을 허용하며, 이는 적당한 수준의 트랙션 컨트롤 개입입니다. 저(LOW) 설정은 낮은 정도의 미끄러짐을 허용하며, 이는 최대 수준의 트랙션 컨트롤 개입입니다.트랙션 컨트롤 조정은 드래그 토크 슬립 컨트롤 또는 ABS 기능의 성능에 영향을 미치지 않습니다.

모양

표 3. 설정 메뉴: 모양

누름	결과
[모양]	계측 모듈 모양을 구성합니다.
[모양]	선택 가능한 옵션: 속도계 스타일(디지털/아날로그), 자동 밝기(켬/끔), 밝기 슬라이더.

시스템

표 4. 설정 메뉴: 시스템

누름	결과
[시스템]	계기 모듈 설정을 구성합니다. 모터사이클을 운전하기 전에 구성하십시오.
[시스템]	선택 가능한 옵션: BLUETOOTH CLOCK(시계) 현지화 정보
	블루투스: (모든 기능을 이용하려면 H-D 앱을 전화기에 설치해야 합니다)	블루투스(켜기/끄기) 페어링(안드로이드 기기에서는 H-D 앱이 설치되어 열려 있어야 페어링이 가능합니다). 애플 기기에서는 H-D 앱이 닫혀 있어야 페어링이 가능합니다.) 내 장치 > 선택 사항: 장치가 연동되었을 때: (목록에서 원하는 장치 선택) 기본 설정(켜짐/꺼짐), 이 장치 연결, 이 장치 삭제.
	시계:	시계를 전화기에 동기화(켜기/끄기) 시계 유형(12/24) 시, 분, 오전/오후
	현지화:	언어 선택 가능한 언어 목록 단위 속도/거리(MI/KM) 온도(F/C)
	정보:	공장 옵션 캐시 지우기 (캐시 지우기를 선택하면 계기판 모듈 (IM) 메모리에서 연동된 블루투스 장치를 모두 지웁니다.) 소프트웨어 업데이트

소프트웨어 업데이트

1.	소프트웨어 버전을 확인합니다. a. 표 4 설정> 시스템> 정보> 소프트웨어. 이 메뉴는 IM 에 현재 소프트웨어 버전을 보여줍니다. b. 최신 소프트웨어 버전인지 확인합니다. 다음 웹사이트 참조: www.h-d.com/downloads.
2.	소프트웨어를 업데이트합니다. a. 최신 소프트웨어 버전을 USB-C 장치에 다운로드합니다. 다음 웹사이트 참조: www.h-d.com/downloads. b. 다운로드한 파일의 압축을 풀어 gpg 파일을 추출합니다. gpg 파일은 USB C형 (USB-C) 드라이브의 루트 디렉토리에 있어야 계기 모듈에서 감지할 수 있습니다. 루트 디렉토리 수준에는 하나의 gpg 파일만 있어야 합니다. c. 귀하의 모터사이클 → 기본 콘트롤 및 정비 부품 → 조작부 및 정비 구성품 을(를) 참조하세요. USB-C 드라이브를 모터사이클에 연결합니다. d. 표 4 설정> 시스템> 정보> 공장 옵션. 소프트웨어 업데이트를 선택합니다. e. 업데이트가 완료되도록 기다립니다. f. USB-C 드라이브를 제거합니다.

위젯 사용자 지정

위젯 기능에 대한 자세한 내용은 조작방법 → 위젯 을(를) 참조하십시오.

표 5. 설정 메뉴: 위젯 사용자 지정

누름	결과
[위젯 사용자 지정]	선택 가능한 옵션: 경고 라이드 모드 전원 주행 가능 거리 배터리 온도 트립 BLUETOOTH 내비게이션 오디오 전화 충전
	경고:	위치(왼쪽/오른쪽)
	라이드 모드:	사용(켜기/끄기) 위치(왼쪽/오른쪽)
	파워:	사용(켜기/끄기) 위치(왼쪽/오른쪽)
	주행 가능 거리:	사용(켜기/끄기) 위치(왼쪽/오른쪽)
	배터리:	사용(켜기/끄기) 위치(왼쪽/오른쪽)
	온도:	사용(켜기/끄기) 위치(왼쪽/오른쪽)
	트립:	사용(켜기/끄기) 위치(왼쪽/오른쪽) 옵션(트립 B/키 켜짐) 트립 리셋(트립 A, 트립 B, 키 켜짐)
	블루투스:	사용(켜기/끄기) 위치(왼쪽/오른쪽)
	내비게이션:	사용(켜기/끄기) 위치(왼쪽/오른쪽) 시간 정보(도착/소요 시간) 목적지까지 거리(켜기/끄기)
	오디오:	사용(켜기/끄기) 위치(왼쪽/오른쪽) 오디오 정보(켜기/끄기)(플레이헤드/앨범)
	전화기:	사용(켜기/끄기) 위치(왼쪽/오른쪽)
	충전:	사용(켜기/끄기)

사용자 설정

표 6. 설정 메뉴: 사용자 설정

누름	결과
[사용자 설정]	선택 가능한 옵션: 작은 디스플레이 정보, 배터리 바 옵션, 개인 식별 번호 (PIN) 변경, PIN 표시.
옵션:	작은 디스플레이 정보⁽¹⁾ 공백(켜기/끄기) 트립 A(켜기/끄기) 트립 B(켜기/끄기) 키 켜기(켜기/끄기) ⁽¹⁾
	배터리 바 옵션 배터리 백분율 표시(켜기/끄기) 주행 가능 거리 표시(켜기/끄기) 주행 가능 거리(단/장)
	변경PIN
	PIN 표시 (표시/임시/숨기기)

(1) 작은 디스플레이는 적산거리계 디스플레이를 말합니다.

충전 상태/주행 가능 거리

주의사항

실제 주행 가능 거리는 라이딩 습관, 주변 날씨, 장비 상태에 따라 달라집니다.

그림 1을(를) 참조하십시오. 충전 상태 및 주행 가능 거리 표시줄에는 충전식 에너지 저장 시스템(RESS)의 충전 상태와 예상 잔여 주행 가능 거리가 표시됩니다.

속도계

주의사항

도로상황과 주변여건에 맞는 속도로 주행하시고, 지시된 제한 속도를 절대 벗어나지 마십시오. 과속하면 차량 통제력을 잃게 되어 사망이나 심각한 부상으로 이어질 수 있습니다. (00008a)

그림 1을(를) 참조하십시오. IM 은(는) 시속 마일(MPH)(미국 모델 기본값)과 시속 km(km/h)(해외 모델 기본값)로 등록합니다. IM 은(는) 설정 메뉴를 통해 MPH 또는 km/h로 등록하도록 구성할 수 있습니다.

주변 조명 차이에 따라 계기 백라이트가 변경되며, 터널 통과 등의 경우처럼 주변 조명에 변화가 있으면, 백라이트의 밝기도 변경될 수 있습니다.

시계

그림 1을(를) 참조하십시오. 시계는 12/24시간 형식으로 현재 시간을 표시합니다. 설정 메뉴는 시간을 설정하고 12시간 또는 24시간 형식을 선택하는 데 사용됩니다.

적산 거리계

OFF/RUN 스위치 위치와 무관하게, 구간(TRIP) 스위치를 누르면 적산 거리계 표시가 활성화됩니다.

그림 1을(를) 참조하십시오. 적산 거리계 창에서는 다음 표시 내용도 선택할 수 있습니다.

적산 거리계
구간 거리계 A
구간 거리계 B
구간 거리계 K

구간(TRIP) 스위치를 눌렀다 놓아 디스플레이를 전환합니다.

구간 거리계 A, B, K

그림 1을(를) 참조하십시오. 구간 거리계의 주행 거리를 점검하거나 재설정하려면 꺼짐/작동(OFF/RUN) 스위치를 작동(RUN) 위치에 놓아야 합니다. 원하는 구간 거리계가 표시될 때까지 트립 스위치를 눌렀다 떼십시오. 적산 거리계 왼쪽의 A, B, K로 구간 거리계를 식별할 수 있습니다.

주의사항

구간 K(키 켜짐)는 모터사이클이 꺼진 후 5분 이상 경과하면, OFF/RUN 스위치를 RUN 위치에 넣을 때마다 재설정됩니다.

구간 거리계를 0으로 재설정하려면, 원하는 A 또는 B 구간 거리계가 표시되게 하십시오. 구간(TRIP) 스위치를 약 1초간 누르고 있으십시오. 구간 거리계가 0으로 재설정됩니다.

추진력 인터록

그림 1을(를) 참조하십시오. 모터사이클에는 추진력 인터록(23)이 장착되어 있습니다. 추진력 인터록은 추진력을 활성화하기 위해 필요한 조건입니다. 추진력을 활성화하기 위한 조건이 충족되지 않을 때 추진력 인터록 메시지가 IM 에 표시됩니다.

추진력 인터록 메시지에는 CALL SERVICE, UNPLUG TO RIDE, PRESS RUN, WAIT - NOT READY, UNLOCK FORK, RAISE SIDE STAND, RELEASE TWIST GRIP, PRESS START이 있습니다.

위젯

그림 1을(를) 참조하십시오. 위젯은 IM 왼쪽과 오른쪽(2 및 26)에 표시 할 수 있습니다. 선택 가능한 위젯은 IM 에 고유의 추가 정보를 표시합니다.

조작방법 → 위젯 을(를) 참조하세요.

1	충전 상태/주행 가능 거리 표시줄
2	왼쪽 위젯
3	사이드 바
4	전조등 상향등
5	마찰 제어
6	왼쪽 방향지시등
7	설정
8	추진 가능
9	시계
10	Bluetooth
11	EV 경고
12	추진력 제한
13	12V 배터리 방전
14	사용 안 함
15	오작동 표시등 (MIL)
16	냉각수 온도
17	적산 거리계
18	라이드 모드
19	광센서(표시기 아님)
20	오른쪽 방향지시등
21	잠금 방지 제동 시스템 (ABS)
22	EV 고장
23	추진력 인터록
24	사용 안 함
25	보안/고장
26	오른쪽 위젯
27	속도계
28	크루즈 콘트롤

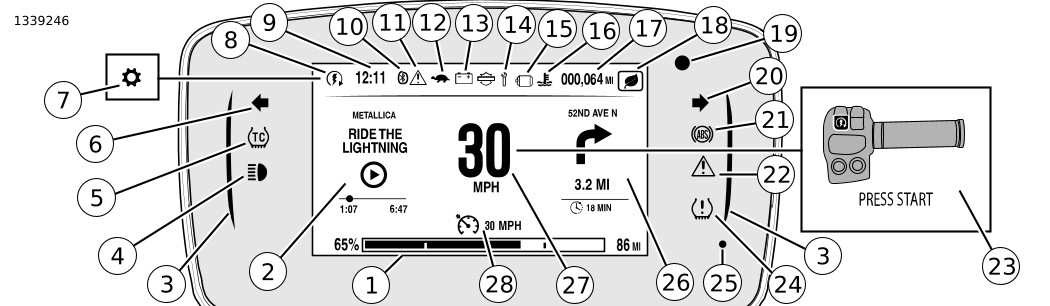

그림 1. 계기 모듈 디스플레이 및 선택
