Levier d’embrayage

AVERTISSEMENT

Ne mettez pas vos doigts entre le levier de commande manuelle et la poignée du guidon. Un mauvais positionnement des mains peut nuire au fonctionnement du levier de commande et entraîner une perte de contrôle du véhicule, ce qui pourrait entraîner la mort ou des blessures graves. (00032a)

Consultez Votre motocyclette → Commandes et composants d’entretien principaux → Commandes et composants d’entretien (typiques). Le levier d’embrayage (1) s’actionne avec les doigts de la main gauche. Consultez Fonctionnement → Changer de vitesse.

Levier de changement de vitesse

Consultez Figure 1.. Le levier de changement de vitesse est utilisé avec le pied gauche. Le point mort se trouve entre la première et la deuxième vitesse dans la grille des changement à cinq vitesses. Consultez Fonctionnement → Changer de vitesse.

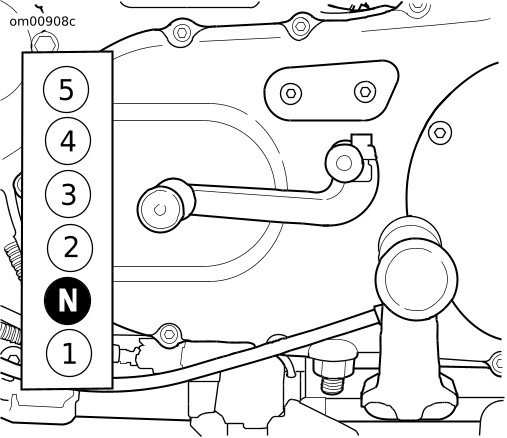

Figure 1. Levier sélecteur et grille des changements des vitesses

Module de commande de gauche

Consultez Votre motocyclette → Commandes et composants d’entretien principaux → Commandes et composants d’entretien (typiques). Activez les interrupteurs sur le module de commande de gauche (10) avec le pouce de la main gauche. Consultez Fonctionnement → Interrupteurs de commande de gauche.

Indicateur de vitesse/compteur kilométrique

Consultez Votre motocyclette → Commandes et composants d’entretien principaux → Commandes et composants d’entretien (typiques). La vitesse actuelle s’affiche sur l’indicateur de vitesse (2). Le kilométrage cumulé et le kilométrage du voyage individuel s’affichent dans la fenêtre du compteur kilométrique dans l’indicateur de vitesse. Consultez Fonctionnement → Instruments.

Module de commande de droite

Consultez Votre motocyclette → Commandes et composants d’entretien principaux → Commandes et composants d’entretien (typiques). Activez les interrupteurs du module de commande de droite (6) avec le pouce de la main droite. Consultez Fonctionnement → Interrupteurs de commande de droite.

Freins

AVERTISSEMENT

Levier de frein avant : Consultez Votre motocyclette → Commandes et composants d’entretien principaux → Commandes et composants d’entretien (typiques). Le levier de frein avant (4) engage le frein de la roue avant. Actionnez le levier manuel avec les doigts de la main droite.

Pédale de frein arrière : Consultez Votre motocyclette → Commandes et composants d’entretien principaux → Commandes et composants d’entretien (typiques). La pédale de frein arrière (5) engage le frein de la roue arrière.

AVERTISSEMENT

N’engagez pas le frein pas trop fortement afin d’éviter de bloquer la roue. Une roue bloquée dérapera et peut entraîner une perte de contrôle du véhicule, ce qui pourrait entraîner la mort ou des blessures graves. (00053a)

Appliquez les freins uniformément pour empêcher les roues de bloquer. Un équilibre entre le frein avant et arrière est préférable.

Poignée d’accélération

Accélérer :Consultez Votre motocyclette → Commandes et composants d’entretien principaux → Commandes et composants d’entretien (typiques). Tournez lentement la poignée d’accélération (5) vers l’arrière de la motocyclette pour ouvrir la manette des gaz.

Ralentir : Tournez lentement la poignée d’accélération vers l’avant de la motocyclette pour fermer la manette des gaz.

Interrupteur ARRÊT/MARCHE

REMARQUE

Les phares avant et les feux arrière fonctionnent lorsque l’interrupteur est en position MARCHE.

Consultez Fonctionnement → Interrupteurs de commande de droite → Module de commande de droite. Pour démarrer le moteur, consultez Fonctionnement → Démarrage du moteur.
