Специальные инструменты
| Описание | НОМЕР ЗАПАСНОЙ ЧАСТИ | Кол-во |
|---|---|---|
| КЛЮЧ ДЛЯ МАСЛЯНОГО ФИЛЬТРА | HD-42311 | 1 |
| КЛЮЧ ДЛЯ МАСЛЯНОГО ФИЛЬТРА | HD-44067A | 1 |
ПРЕДУПРЕЖДЕНИЕПри замене не допускайте попадания масел или рабочих жидкостей на шины, колеса или тормоза. Это может отрицательно повлиять на их работу и сцепление с дорожным покрытием, вызвать потерю управления и повлечь за собой тяжелые травмы или гибель людей. (00047d)
УВЕДОМЛЕНИЕ
Не меняйте в случайном порядке марки используемых масел, поскольку смешение некоторых типов масел может привести к химической реакции. Использование низкокачественных масел может повредить двигатель. (00184a)
- Выполните замену масла после прохождения первых 1.600 km (1000 mi) для нового двигателя. После первого ТО выполняйте замену масла с установленной периодичностью сервисного обслуживания при теплых или умеренных температурах. См. Регламент технического обслуживания → Сервисная документация → Периодичность регулярного технического обслуживания: Модели Dyna Harley-Davidson 2017 года.
- В случае эксплуатации в условиях холодного климата или в иных суровых условиях выполняйте замену масла чаще. Cм. Техническое обслуживание и смазка → Низкотемпературная смазка.
- Заведите мотоцикл и прогрейте двигатель до нормальной рабочей температуры. Заглушите двигатель.
- Выкрутите пробку заливной горловины/масляный щуп.
- Cм. Рисунок 1. Выкрутите сливную пробку (2) и снимите уплотнительное кольцо. Дайте маслу полностью стечь.
ПРИМЕЧАНИЕ
Поврежденное уплотнительное кольцо сливной пробки следует заменить.
УВЕДОМЛЕНИЕ
Для снятия фильтра используйте специальный ключ Harley-Davidson. Данный инструмент поможет избежать повреждения датчика положения коленчатого вала и/или его провода. (00192b)
| 1. | Открутите масляный фильтр с помощью КЛЮЧ ДЛЯ МАСЛЯНОГО ФИЛЬТРА (НОМЕР ЗАПАСНОЙ ЧАСТИ:HD-42311) или КЛЮЧ ДЛЯ МАСЛЯНОГО ФИЛЬТРА (НОМЕР ЗАПАСНОЙ ЧАСТИ:HD-44067A) и ручного инструмента. Не используйте пневмоинструменты. | |
| 2. | Протрите установочную поверхность масляного фильтра. | |
| 3. | Cм. Рисунок 2. Установите новый масляный фильтр. a. Нанесите на прокладку тонкую пленку чистого моторного масла. b. Установите новый масляный фильтр. c. Вручную затяните фильтр, повернув его на угол от половины до трех четвертей оборота после того как прокладка первый раз коснется установочной поверхности. НЕ используйте специальный ключ при установке фильтра. | |
| 4. | Установите сливную пробку моторного масла и уплотнительное кольцо. Затяните с моментом 19 N·m (14–21 ft-lbs). ПРИМЕЧАНИЕ При выборе марки масла необходимо учитывать наиболее низкую ожидаемую температуру в период эксплуатации до следующей смены масла. Рекомендованные марки масел указаны в Техническое обслуживание и смазка → Смазка двигателя → Рекомендуемые моторные масла. | |
| 5. | Добавьте первоначальный объем моторного масла. См. Технические характеристики → Технические характеристики → Емкости. |
Таблица 1. Первоначальная заправка масла
ПОЗИЦИЯ | КОЛИЧЕСТВО | |
|---|---|---|
кварта | литры | |
Первоначальная заправка масла двигателя | 2.5 | 2,4 |
- Обеспечьте требуемый уровень масла в двигателе. Cм. Техническое обслуживание и смазка → Проверьте уровень моторного масла.
- Выполните процедуру проверки уровня масла при холодном двигателе.
- Запустите двигатель и тщательно проверьте отсутствие утечек масла вокруг сливной пробки и масляного фильтра.
- Выполните процедуру проверки уровня масла при горячем двигателе.
Рисунок 1. Сливная пробка моторного масла (слева под трансмиссией)
| 1 | Установочная поверхность |
| 2 | Тонким слоем наносится ТОЛЬКО масло и ничего более |
| 3 | Масляный фильтр |

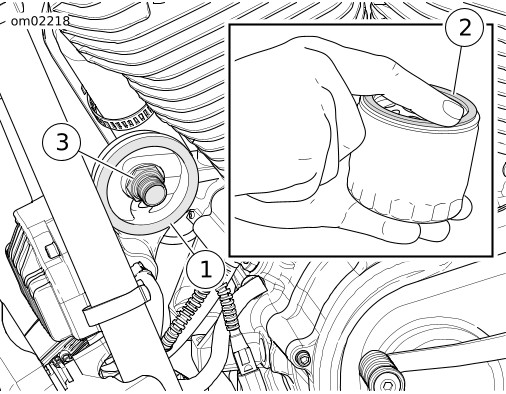

Рисунок 2. Нанесение тонкого слоя масла
