WARNUNGDie automatische Tageslicht-Scheinwerferfunktion verbessert die Sichtbarkeit des Fahrzeugs für andere Verkehrsteilnehmer. Sicherstellen, dass der Scheinwerfer jederzeit eingeschaltet ist. Für andere Verkehrsteilnehmer schlecht sichtbare Fahrzeuge können zu Unfällen mit schweren oder tödlichen Verletzungen führen. (00030b)
Vorbereitung
| 1. | Den Reifendruck prüfen. Siehe Vor der Fahrt → Reifendruck und Reifen prüfen. | |
| 2. | Die Federung für Fahrer/Sozius und vorgesehene Last einstellen. Siehe Vor der Fahrt → Federungseinstellungen.. | |
| 3. | Den Kraftstofftank füllen oder ein Zusatzgewicht mit dem gleichen Gewicht anbringen. |
Ausrichtung prüfen
| 1. | Abbildung 1 Das Motorrad im rechten Winkel zur Wand (1) abstellen, sodass der Vorderreifen geradeaus auf die Wand zeigt. | |||||
| 2. | Abbildung 2 Das Motorrad auf den angegebenen Abstand zwischen der unteren Mitte des Scheinwerfers (2) und dem Abstand zur Wand (1) einstellen. | |||||
| 3. | Die Ausrichtungslinie berechnen. a. Den Zündschalter einschalten, um ARH zu aktivieren, falls vorhanden. b. Mit dem vorgesehenen Fahrer auf dem Motorrad den Abstand von der unteren Mitte der Leuchte (2) zum Boden (3) messen. c. Den gemessenen Abstand und den in der Tabelle angegebenen Abstand verwenden, um die Ausrichtungslinie zu berechnen. Siehe Tabelle 1. Tabelle 1. Abzuziehender Abstand vom Boden
| |||||
| 4. | Abbildung 1 Eine Ausrichtungslinie (3) im berechneten Abstand direkt vor dem Motorrad an die Wand zeichnen. | |||||
| 5. | Das Fernlicht und etwaige Zusatzscheinwerfer ausschalten, um die Ausrichtung des Abblendlichts zu überprüfen. | |||||
| 6. | Sicherstellen, dass die Begrenzungslinie des Abblendlichtmusters (2) an der Ausrichtungslinie (3) ausgerichtet ist. | |||||
| 7. | Bei Bedarf den Scheinwerfer einstellen. |

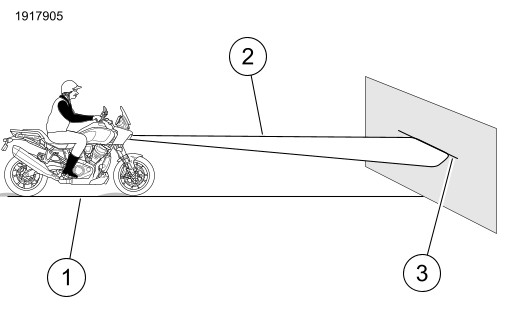

| 1 | Senkrechte Linie an Wand |
| 2 | Abblendlichtmuster |
| 3 | Ausrichtungslinie |
Abbildung 1. Scheinwerferausrichtung

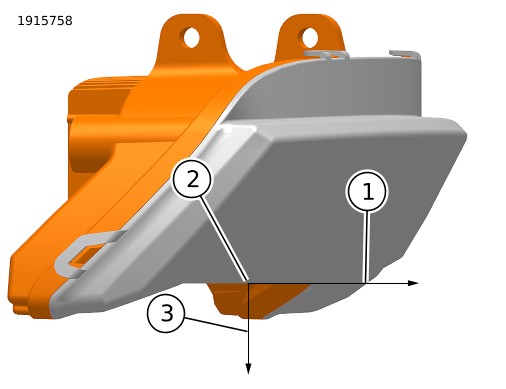

| 1 | Abstand zur Wand 5 m (16,4 ft) |
| 2 | Unten, Mitte der Leuchte |
| 3 | Abstand vom Boden |
Abbildung 2. Messpunkte für die Scheinwerferausrichtung
Einstellung
| 1. | Die Verkleidung abbauen. Siehe Wartungsverfahren → Verkleidung >. | |
| 2. | Abbildung 3 Die Schrauben (1) lösen | |
| 3. | Vertikale Einstellung. | |
| 4. | Die Schrauben anziehen. Drehmoment: 24–30 N·m (18–22 ft-lbs) Scheinwerfer-Schraube | |
| 5. | Die Verkleidung einbauen. Siehe Wartungsverfahren → Verkleidung >. |
| 1 | Schraube (2) |
| 2 | Scheinwerfer |
Abbildung 3. Scheinwerfereinstellung
Austausch des Scheinwerfers
Der Scheinwerfer enthält keine austauschbaren Glühlampen. Bei Versagen muss die ganze Baugruppe ausgetauscht werden. Für Service einen Harley-Davidson Händler aufsuchen.
