Kuudes vaihde
Katso Kuva 1. Kuudennen vaihteen merkkivalo (1) ilmaisee, milloin vaihteisto on kuudennella vaihteella.
Turvajärjestelmä
Katso Kuva 1. Turvajärjestelmällä varustetuissa moottoripyörissä turvajärjestelmän merkkivalo (2) syttyy, kun turvajärjestelmä otetaan käyttöön. Katso TURVAJÄRJESTELMÄ → Turvajärjestelmä.
Jos turvajärjestelmän merkkivalo ei sammu turvajärjestelmän sammuttamisen jälkeen, ota yhteyttä Harley-Davidson-jälleenmyyjään.
Akun purkautuminen
Katso Kuva 1. Akun purkautumisen varoitusvalo (3) ilmaisee akun yli- tai alilatauksen. Katso Huolto ja voitelu → Akun huolto.
Vakionopeussäädin: FLSS, FLSTC, FLSTFBS, FLSTN
Valo palaa jatkuvasti: Katso Kuva 1. Vakionopeussäätimen merkkivalo (4) palaa oranssina sen merkiksi, että vakionopeussäädin on päällä. Merkkivalo muuttuu vihreäksi, kun vakionopeus on asetettu ja moottoripyörä kulkee vakionopeudella. Merkkivalo muuttuu taas oranssiksi, jos vakionopeussäädin on kytkeytynyt pois ja odottaa palautuskomentoa. Katso Hallintalaitteet ja mittaristo → Vakionopeussäädin: FLSS, FLSTC, FLSTFBS, FLSTN.
Polttoaineen varoitusvalo
Valo palaa jatkuvasti: Katso Kuva 1. Oranssi polttoaineen varoitusvalo (5) syttyy, kun säiliössä oleva polttoaine saavuttaa matalan tason. Katso lisätietoja kohdasta Tekniset tiedot → Tekniset tiedot → Täyttötilavuudet.
Valo vilkkuu: Jos polttoaineen varoitusvalo vilkkuu jatkuvasti, polttoainetason valvonnan virtapiirissä on vika. Saat lisätietoja Harley-Davidson-jälleenmyyjältä.
Lukkiutumaton jarrujärjestelmä (ABS)
VAROITUSMikäli ABS-valo jatkaa vilkkumista nopeuden ollessa yli 5 km/h (3 mph) tai ei sammu lainkaan, ABS-jarrujärjestelmä ei toimi. Normaali jarrujärjestelmä toimii, mutta pyörät voivat lukkiutua. Ota yhteys Harley-Davidson-jälleenmyyjään ABS:n korjaamiseksi. Lukkiutunut pyörä lähtee helposti liukuun ja voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00361b)
Valo vilkkuu: Katso Kuva 1. ABS:llä varustetuissa moottoripyörissä ABS-valo (6) alkaa vilkkua, kun moottoripyörään kytketään virta. Vilkkuva valo osoittaa, että järjestelmä on itsetestaustilassa. Se vilkkuu, kunnes moottoripyörän nopeus ylittää 5 km/h (3 mph). ABS ei ole toiminnassa ennen kuin valo sammuu.
Valo palaa jatkuvasti: Valon jatkuva palaminen ilmaisee, että ABS-järjestelmässä on toimintahäiriö. ABS kytkeytyy pois käytöstä ja jarrut toimivat kuin niissä ei olisi ABS-järjestelmää. Vie pyörä huoltoon Harley-Davidson-jälleenmyyjälle.
Moottorin varoitusvalo
Katso Kuva 1. Moottorin varoitusvalo (7) sijaitsee mittaritaulussa. Varoitusvalo palaa, jos moottorin/moottorinhallintajärjestelmän toiminnassa havaitaan ongelma. Moottorin varoitusvalo on oranssi.
Moottorin varoitusvalo syttyy, kun sytytysvirta kytketään. Tänä aikana moottorin hallintajärjestelmä suorittaa joukon käynnistystestejä.
Jos moottorin varoitusvalo ei sammu moottorin käynnistyksen jälkeen tai se syttyy muuten, ota yhteyttä Harley-Davidson-jälleenmyyjään.
| 1 | Kuudes vaihde |
| 2 | Turvajärjestelmä (jos varusteena) |
| 3 | Akun purkautuminen |
| 4 | Vakionopeussäädin (jos varusteena) |
| 5 | Polttoaineen varoitusvalo |
| 6 | ABS (kuvassa myös kilometrimittariston ABS-kuvake) |
| 7 | Moottorin varoitusvalo |

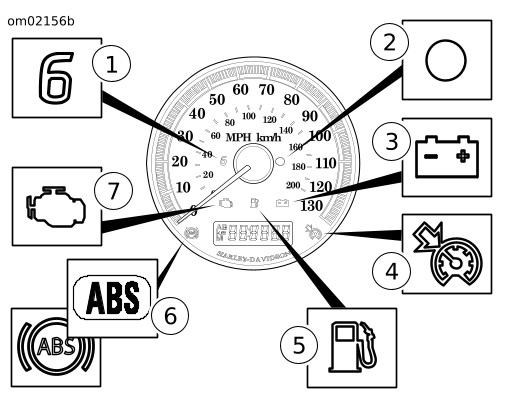

Kuva 1. Mittariston valot
