Specialværktøj
| Beskrivelse | Delnummer | Antal |
|---|---|---|
| APPARAT TIL MÅLING AF REMMENS SPÆNDING | HD-35381-A | 1 |
Remmens spænding kan måles enten med en måler, eller harmonisk ved hjælp af en frekvensmåler, eller en app der kan downloades til telefonen.
Manuel måling af remspænding
BEMÆRK
Brug altid det nødvendige specialværktøj til at måle remspændingen. Hvis spændingsmåleren ikke anvendes, kan det medføre remme med for lidt spænding. Løse remme kan svigte på grund af "overspring" (de springer en tand over), hvilket kan medføre, at trækkablet krymper og brister.
Kontroller remspændingen:
- Med motorcyklen ved omgivende temperatur.
- Med motorcyklen oprejst eller på støttefod med baghjulet på jorden.
- Uden belastning på køretøjet i form af fører og bagage.
| 1. | Deaktiver elektrisk system. Se SIKKERHEDSSYSTEM → Afbrydelse af strømmen . | |
| 2. | Se Figur 1. Mål kæderemmens spænding med: Særligt værktøj: APPARAT TIL MÅLING AF REMMENS SPÆNDING (HD-35381-A) a. Skub O-ringen (4) til nulmærket (3). b. Fastgør remholderen (2) mod bunden af drivremmen på linje med vinduet for remspænding. c. Tryk opad på grebet (6), indtil O-ringen glider ned til mærket 4,54 kg (10 lb) (5), og hold det dér. | |
| 3. | Mål remspændingen: a. Se Figur 2. Mål remspændingen, som den ses gennem vinduet for remspænding, mens måleren holdes stille. Hver spændingsbøjning er omtrent 1,6 mm (1/16 in). | |
| 4. | Sammenlign med specifikationerne. Se tabel 1. Hvis ikke inden for specifikationerne, opsøg en Harley-Davidson-forhandler. | |
| 5. | Genaktiver elektrisk system. Se SIKKERHEDSSYSTEM → Afbrydelse af strømmen . |
Tabel 1. Kæderemmens spænding
SPÆNDING(1) | |
|---|---|
in | mm |
1/8-3/16 | 3.2-4.8 |
(1) Afbøjning målt ved 4,5 kg spænding.
| 1 | Apparatet til måling af remmens spænding |
| 2 | Remholder |
| 3 | mærket 0 kg (0 lb) |
| 4 | O-ring |
| 5 | mærket 4,5 kg (10 lb) |
| 6 | Greb |
Figur 1. Apparat til måling af remmens spænding
| 1 | Drivrem |
| 2 | Spændingsbøjning (cirka: 1,5 mm (1/16") |
Figur 2. Vindue til kæderemspænding
Harmonisk måling af remspænding
Kontroller remspændingen:
- Med motorcyklen ved omgivende temperatur.
- Med motorcyklen oprejst eller på støttefod med baghjulet på jorden.
- Med køretøjet uden belastning: ingen fører og ingen bagage.
| 1. | Deaktiver elektrisk system. Se SIKKERHEDSSYSTEM → Afbrydelse af strømmen . | |
| 2. | BEMÆRK Brug smartphone-appen Gates ® Carbon Drive ™ til at måle drivremmens frekvens. Digitale frekvensmålere fungerer på samme måde ved at placere føleren tæt på remmen. a. Åbn appen på telefonen. b. Aktiver telefonens mikrofon. c. Hold telefonen tæt på vinduet til kæderemspændingen. d. Se Figur 3 . Brug fingeren eller tommelfingeren til at trække den bagerste side af den nederste rem på vinduet til kæderemspændingen tilbage. e. Mål remmens frekvens. f. Tag flere målinger for at sikre, at målingen er konsistent. | |
| 3. | Drej baghjulet 90 grader, og gentag proceduren. | |
| 4. | Sammenlign med specifikationerne. Tabel 2 Hvis ikke inden for specifikationerne, se Juster remmen i dette afsnit. | |
| 5. | Genaktiver elektrisk system. Se SIKKERHEDSSYSTEM → Afbrydelse af strømmen . |

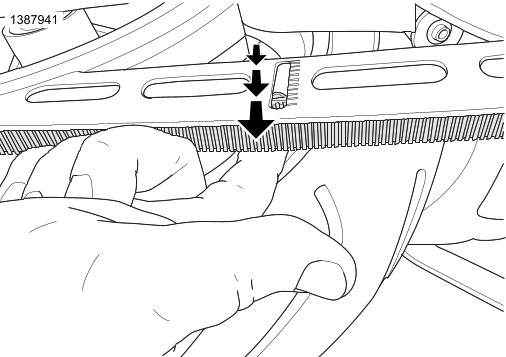

Figur 3. Kæde knips
Tabel 2. Frekvens for drivrem
Frekvens |
|---|
Hz |
78-90 |
