Pencere ögeleri, sürücünün Gösterge Modülü (IM) üzerindeki ek bilgileri görmesini ve seçmesini sağlayan küçük özelleştirilebilir ekranlardır. Pencere ögeleri IM üzerindeki ayarlar menüsünden özelleştirilebilir. Pencere ögeleri Sağ El Kumandası Modülü (RHCM) üzerindeki İmleç/Seç düğmesi kullanılarak değiştirilebilir. Sol seçim IM üzerinde solda bulunan etkin pencere ögeleri arasında geçiş yapar, sağ seçim IM üzerinde sağda bulunan etkin pencere ögeleri arasında geçiş yapar. Bkz. Kullanım → Göstergeler .
NOT
Sol ve sağ pencere ögeleri, OFF/RUN (kapat/çalıştır) düğmesinin her döngüsünde varsayılan olarak boş şekilde ayarlanır.
Uyarı

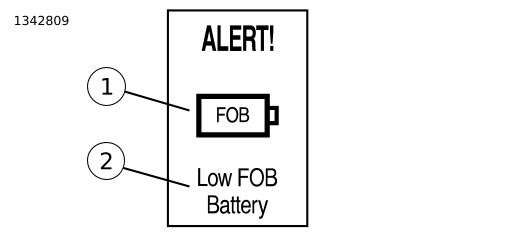

Bkz. Şekil 1. Uyarı pencere ögeleri belirli araç hatalarıyla ilgili bilgileri görüntüler. Uyarı pencere ögeleri, ışıklı gösterge lambası ile eşleşen bir uyarı simgesi ve geçerli hatayla ilgili daha fazla bilgi verecek bir uyarı açıklaması görüntüler.
| 1 | Uyarı simgesi |
| 2 | Uyarı açıklaması |
Şekil 1. Uyarı Pencere Ögesi
Tablo 1. Uyarı Pencere Ögesi Görüntüleri
Pencere Ögesi | Pencere Ögesi Metni | Sebep | Aksiyon |
|---|---|---|---|
 | Uyarı – Kapatma Uyarısı | İtici güç, devre dışı bırakma işlemini başlatacak | Bayiyle görüşün |
Uyarı – HV Bağlantısı Kesildi | Yüksek voltaj bağlantı sorunu | Bayiyle görüşün | |
Uyarı – Motor Arızası | Motor veya inverter arızası | Bayiyle görüşün | |
Uyarı – RESS Arızası | Tekrar Şarj Edilebilir Enerji Depolama Sistemi (RESS) dahili arızası | Bayiyle görüşün | |
Uyarı – Motosikleti Şarj Edin Arızası | RESS , itici gücü etkinleştirmek için çok düşük | Motosikleti şarj edin | |
 | Uyarı – Şarj Cihazı Arızası | Yerleşik Şarj Cihazı (OBC) genel arızası | Bayiyle görüşün |
Uyarı – RESS Büyük Ölçüde Dengesiz | RESS yüksek düzeyde dengesiz | Bayiyle görüşün | |
Uyarı – Orta Sehpa Sağlam Değil | Orta sehpa sensörü arızası | Orta sehpayı indirip kaldırın, uyarı gitmezse bayiyle görüşün | |
Uyarı – İtici Güç Engellendi | Genel arıza | Bayiyle görüşün | |
 | Uyarı – 12 V Akü Arızalı | 12 V Akünün değiştirilmesi gerekiyor | Bayiyle görüşün |
Uyarı – 12 V Akü Zayıf | 12 V Akünün değiştirilmesi gerekiyor | Bayiyle görüşün | |
Uyarı – 12 V Akü Bağlantısı Kesildi | 12 V akü kutupları gevşek veya bağlı değil | Bayiyle görüşün | |
Uyarı – Yük Atma | 12 V akü arızası | Bayiyle görüşün | |
Uyarı – OBC Aşırı Sıcaklık | OBC aşırı ısınma | Motosikleti kapatın ve soğumasını bekleyin | |
Uyarı – Düşük Şarj | Düşük Şarj Durumu (SOC) | Motosikleti şarj edin | |
 | Uyarı – Soğutucu Pompası Arızası | Soğutucu pompası arızalı. | Bayiyle görüşün |
 | FOB Anahtarı Yok | Atanmış fob anahtarı algılanmadı | Atanmış fob anahtarını menzil içine getirin |
 | Fob anahtarı pili düşük | Fob anahtarındaki pil düşük | Fob anahtarı pilini değiştirin |
Sürüş Modu
Bkz. Şekil 2. Sürüş modu pencere ögesi, mevcut yedi sürüş modu simgesini görüntüler, bunlardan dört tanesi önceden ayarlanmıştır (1,2,3,4) ve üç tanesi de özeldir (5). Mevcut seçilebilir sürüş modları renkli olarak gösterilir, devre dışı bırakılan sürüş modu simgeleri gri olur ve aktif sürüş modu vurgulanır.
Sürüş Modları
- Spor: Performans odaklı bir sürüş deneyimi için motosikletin tüm potansiyelini sunar.
- Yol: Günlük kullanıma yönelik bir teknoloji ile dengeli bir performans sunar.
- Menzil: Bir şarj ile olabildiğince uzun bir menzil boyunca sorunsuz sürüş sunan bir ayar kombinasyonudur.
- Yağmur: Daha yüksek düzeyde çekiş kontrolü müdahalesi ile sorunsuz hızlanma sağlayarak sürücünün kötü koşullarda kendini daha güvende hissetmesini sağlar. Bu aynı zamanda, sürücülerin motosiklete aşina olmaları için de uygun bir ayardır.
- Özel A, Özel B, Özel C: Özelleştirilebilir üç sürüş modu seçimi vardır. Özel bir sürüş modu ayarlarken kullanılabilir güç, rejen ve gaz tepkisi düzeyi ayarlanabilir. Bkz. Kullanım → Göstergeler → Ayarlar Menüsü: Sürüş Modu .
| 1 | Spor modu |
| 2 | Yol modu |
| 3 | Menzil modu |
| 4 | Yağmur modu |
| 5 | Özel sürüş modları |
Şekil 2. Sürüş Modu Pencere Ögesi
Güç/Tork
Bkz. Şekil 3. Güç/Tork pencere ögesi, mevcut sürüş moduna ilişkin güç ve tork bilgilerini görüntüler. Güç/Tork pencere ögesi mevcut sürüş modunu (2), kullanılabilir maksimum gücü (1) ve kullanılabilir maksimum rejeni (3) görüntüler.
| 1 | Geçerli sürüş modunda maksimum kullanılabilir güç |
| 2 | Geçerli sürüş modu |
| 3 | Geçerli sürüş modunda maksimum kullanılabilir yenileme |
Şekil 3. Güç/Tork Pencere Ögesi
Menzil

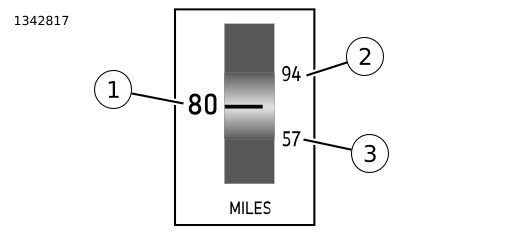

Bkz. Şekil 4. Menzil pencere ögesi, mevcut sürüş tarzına göre tahmini kalan menzili (1), maksimum tahmini menzili (2) ve minimum tahmini menzili (3) görüntüler.
| 1 | Tahmini menzil |
| 2 | Maksimum tahmini menzil |
| 3 | Minimum tahmini menzil |
Şekil 4. Menzil Pencere Ögesi
Akü (RESS)
Bkz. Şekil 5. Akü pencere ögesi SOC (1), mil başına watt-saat (2) ve RESS sıcaklığını (3) görüntüler.
Şekil 5. Akü Pencere Ögesi
Sıcaklık
Bkz. Şekil 6. Sıcaklık pencere ögesi RESS sıcaklığını (1), motor kontrolörü sıcaklığını (2) ve motor sıcaklığını (3) görüntüler.
| 1 | RESS sıcaklığı |
| 2 | Motor kontrolörü sıcaklığı |
| 3 | Motor sıcaklığı |
Şekil 6. Sıcaklık Pencere Ögesi
Seyahat

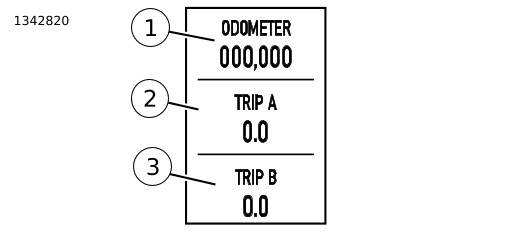

Bkz. Şekil 7. Seyahat pencere ögesi kilometre sayacı değerini (1), seyahat A (2) ve seyahat B (3) kilometresini görüntüler. Seyahat pencere ögesi, ayarlar menüsünden seyahat K'yi görüntüleyecek şekilde de yapılandırılabilir.
| 1 | Kilometre Sayacı |
| 2 | Seyahat A |
| 3 | Seyahat B |
Şekil 7. Seyahat Pencere Ögesi
Bluetooth
Navigasyon, Medya ekranı ve kontrolleri gibi Bluetooth işlevlerini kullanmak için telefonun H-D Mobil Uygulaması ile eşleştirilmesi gerekir.
Eşleştirme yapıldıktan sonra Bluetooth pencere ögesi; bağlantı durumunu, cihaz adını ve akü yüzdesini görüntüler.
Navigasyon
Navigasyon pencere ögesi, sürüş sırasında size yardımcı olmak için tasarlanmıştır. Sürüş sırasında her zaman fiili şahsi kararınızı ve yol koşullarına ilişkin gözlemlerinizi kullanın. Bazı durumlarda, navigasyon pencere ögesinde verilen bilgiler eksik, yanlış veya güncelliğini yitirmiş olabilir. Yol koşulları, trafik yasaları ve kısıtlamaları (sola dönülmez, kapalı yollar, tek yönlü yollar, yol inşaatı servis yolları vb.) sık sık değişebilir. Pencere ögesinden gelen herhangi bir talimata uymadan önce talimatın güvenli ve yasal bir şekilde yerine getirilip getirilemeyeceğini kontrol edin.
Yol yönlendirmesini takip etmenin güç olduğu veya yeni bir güzergah planlanması gereken durumlarda gerekirse aracı park edin.
Navigasyon yollarını araç dururken programlayın ve gözden geçirin. Navigasyon talimatlarını yüklemek için aşağıdaki adımları izleyin.
| 1. | Eşleştirmeden önce H-D Mobil Uygulamasının uygun durumda olduğundan emin olun. a. Apple: Eşleştirmeden önce H-D uygulaması kapalı olmalıdır. b. Apple: Eşleştirmeden önce H-D uygulaması açık olmalıdır. | |
| 2. | Telefonun Bluetooth üzerinden Livewire gösterge modülüne bağlandığını doğrulayın (Bluetooth simgesi mavi yanar). | |
| 3. | Gösterge ekranında Navigasyon pencere ögesini seçin. Bir rota gösterge paneline gönderilmeden önce ekranda “No Nav” (Nav Yok) yazısını görmek normaldir. | |
| 4. | Telefonunuzdan H-D Mobil Uygulamasını açın. | |
| 5. | Bir rota veya POI (ilgi alanı) seçin ve ardından eylem kutularına tıklayın: Beni Buraya Götür (“motosiklete gönder” değil), ardından Devam Et , Marş ve son olarak da Sürüşü Başlat a. Tek Tek Dönüş (TBT) talimatlı navigasyon uygulamada çalışıyor olmalı ve önceden “No Nav” (Navigasyon Yok) yazan yerdeki gösterge ekranı pencere ögesinde görünmelidir. b. TBT göstergeye aktarılmıyorsa uygulamayı kapatın ve yeniden açın ve 3. adımı tekrarlayın. |
Motosikleti sürmeye başlamadan önce rotayı planlayın ve gözden geçirin.

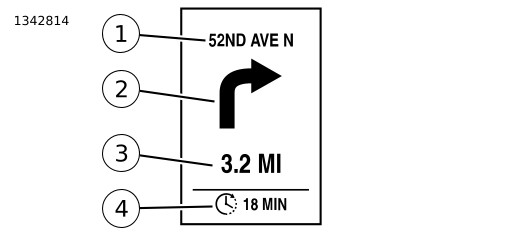

Bkz. Şekil 8. Navigasyon pencere ögesi, H-D Mobil Uygulamasını kullanarak bağlı cihaza girilen tüm dönüş talimatlarını içeren navigasyon bilgilerini gösterir. Bu bilgiler sokak adını (1), sonraki eylem simgesini (2), sonraki eyleme uzaklığı (3) ve süre bilgilerini (4) (varış zamanı veya seyahat süresi) içerir.
| 1 | Sokak adı |
| 2 | Sonraki eylem |
| 3 | Bir sonraki eyleme uzaklık |
| 4 | Süre bilgisi |
Şekil 8. Navigasyon Pencere Ögesi
Tablo 2. Navigasyon Simgeleri
SİMGE | AÇIKLAMA |
|---|---|
 | Marş |
 | Bitir |
 | Sona erdi |
 | Navigasyon duraklatıldı |
 | Navigasyon iptal edildi |
 | Sinyal yok |
 | Tanımlanmamış |
 | Düz devam edin |
 | Sola dönün |
 | Sağa dönün |
 | Hafif sola dönüş |
 | Hafif sağa dönüş |
 | Tam sola dönüş |
 | Tam sağa dönüş |
 | Sola U dönüşü |
 | Sağa U dönüşü |
 | Sol şeritten devam |
 | Sağ şeritten devam |
 | Orta şeritten devam |
 | Soldan otoyola girin |
 | Sağdan otoyola girin |
 | Otoyolda sol şeritten devam |
 | Otoyolda sağ şeritten devam |
 | Soldan otoyoldan çıkın |
 | Sağdan otoyoldan çıkın |
 | Dönel kavşaktan sola dönün(1) |
 | Dönel kavşaktan sağa dönün(1) |
 | Feribot |
(1) Simgenin ortasındaki sayı, dönel kavşağın girişinden itibaren sayılan çıkış sayısını gösterir.
Müzik

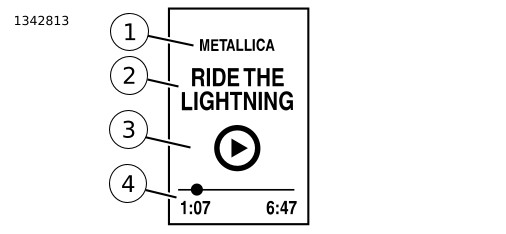

Bkz. Şekil 9. Müzik pencere ögesi, bağlı bir cihazdaki müzik bilgilerini görüntüler. Bu bilgilere sanatçı adı (1), şarkı adı (2), çalma/duraklatma simgesi (3) ve bir oynatma kafası veya albüm adı (4) dahildir.
NOT
Bağlı bir kulaklık aracılığıyla bağlı bir cihazla kullanılmalıdır.
El kontrol işlevi (oynatma, duraklatma, ses düzeyi vb.) ile entegrasyon işlemi sadece H-D mobil uygulaması üzerinden yapılır.
| 1 | Sanatçı adı |
| 2 | Şarkı adı |
| 3 | Oynatma/Duraklatma simgesi |
| 4 | Oynatma Kafası/Albüm |
Şekil 9. Ses Pencere Ögesi
Telefon
Bkz. Şekil 10. Telefon pencere ögesi mevcut arama durumunu (1), arayanın kimliğini veya telefon numarasını (2) ve kulaklıktan yanıtlama simgesini (3) (desteklenen bir telefona bağlıysa) görüntüler.
NOT
Bağlı bir kulaklık aracılığıyla bağlı bir cihazla kullanılmalıdır.
Gelen arama, bağlı bir kulaklık üzerindeki tuşlar ile yanıtlanmalıdır.
| 1 | Çağrı durumu |
| 2 | Arayanın Kimliği/Telefon numarası |
| 3 | Kulaklıkla yanıtla |
Şekil 10. Telefon Pencere Ögesi
Şarj Etme
Bkz. Şekil 11. Şarj pencere ögesi, akünün tamamen dolmasına kalan tahmini süreyi (1) görüntüler.
| 1 | Tam şarj için tahmini süre |
Şekil 11. Şarj Pencere Ögesi
