Ayarlar Menüsü

UYARI

Ses düzeylerini ve sesli ve elektronik cihazların diğer denetimlerini sürüş öncesinde ayarlayın. Dikkat dağıtıcı şeyler, kontrol kaybına neden olarak ölüm veya ciddi yaralanmalara yol açabilir. (00088b)

Bkz. Şekil 1. Ayarlar menüsü, sürüş modlarını, görünümü, sistemi, pencere ögelerini ve kullanıcı ayarlarını ayarlamak için kullanılan menüleri görüntüler.

NOT

Yoldayken özelliklerinden tam yararlanmak ve dikkat dağınıklığını en aza indirmek için, sistemi sürüşten önce kişisel tercihlerinize göre yapılandırın.

İtici güç etkinleştirildikten sonra ayarlar menüsü ve dokunmatik ekran işlevleri devre dışı bırakılır.

Tablo 1. Ayarlar Ana Menüsü

Basın	Sonuç
[Ayarlar]	Gösterge modülü ayarlarını yapılandırın. Motosikleti sürmeden önce yapın.
[Ayarlar]	Mevcut seçimler: SÜRÜŞ MODU, GÖRÜNÜM, SİSTEM, PENCERE ÖGELERİNİ ÖZELLEŞTİR, KULLANICI AYARLARI.

SÜRÜŞ MODU

Tablo 2. Ayarlar Menüsü: Sürüş Modu

Basın	Sonuç
[SÜRÜŞ MODU]	Kullanılabilir sürüş modlarını etkinleştirmeyi ve devre dışı bırakmayı ve üç özel sürüş modunun kurulumunu sağlar.
	Önceden ayarlanmış sürüş modu seçimleri: Önceden ayarlanmış Sürüş modu seçimleri: Etkinleştir/Devre Dışı Bırak, Kopyala+Düzenle.⁽¹⁾
	Özel sürüş modu seçimleri: Etkinleştir/Devre Dışı Bırak, Güç ayarlayıcı, Rejen ayarlayıcı, Gaz ayarlayıcı, Çekiş kontrol ayarı (Yüksek, Orta, Düşük) ⁽²^{, 3)}

(1) Kopyala+Düzenle seçimi, seçilen sürüş modunu seçili özel sürüş modu seçeneğine kopyalar ve sürücünün başlangıç noktası olarak önceden ayarlanmış bir seçim kullanarak özel bir sürüş modu oluşturmasına olanak sağlar.

(2) Güç Ayarlayıcı, özel sürüş modunda toplam ne kadar gücün bulunacağını ayarlar. Rejen, özel sürüş modunda ne kadar yenilemenin bulunacağını ayarlar. Gaz ayarlayıcı, özel sürüş modunda sürücü tarafından hissedilen gaz tepkisinin yoğunluğunu ayarlar.

(3) Çekiş kontrol seviyesi, sistemin arka tekerlek kaymasına ne kadar izin vereceğini ayarlar.YÜKSEK ayar, çekiş kontrol müdahalesinin EN DÜŞÜK SEVİYESİ olan yüksek bir düzeyde kaymaya izin verir. ORTA ayar, çekiş kontrol müdahalesinin orta seviyesi olan orta düzeyde bir kaymaya izin verir. DÜŞÜK ayar, çekiş kontrol müdahalesinin EN YÜKSEK SEVİYESİ olan düşük bir düzeyde kaymaya izin verir.Çekiş kontrolü ayarı, sürüklenme momenti kayma kontrolünün veya ABS fonksiyonlarının performansını etkilemez.

GÖRÜNÜM

Tablo 3. Ayarlar Menüsü: Görünüş

Basın	Sonuç
[GÖRÜNÜM]	Gösterge modülü görünümünü yapılandırın.
[GÖRÜNÜM]	Mevcut seçimler: HIZ GÖSTERGESİ STİLİ (DİJİTAL/ANALOG), OTOMATİK PARLAKLIK (açık/kapalı), PARLAKLIK kaydırma çubuğu.

SİSTEM

Tablo 4. Ayarlar Menüsü: Sistem

Basın	Sonuç
[Sistem]	Gösterge modülü ayarlarını yapılandırın. Motosikleti sürmeden önce yapın.
[Sistem]	Mevcut seçimler: BLUETOOTH SAAT DİL HAKKINDA
	BLUETOOTH: (Tam işlevsellik için H-D uygulaması telefona yüklenmiş olmalıdır)	Bluetooth (Açık/Kapalı) EŞLEŞTİRME (Eşleştirme için Android cihazlara H-D uygulaması yüklenmiş ve açılmış olmalıdır. Eşleştirme için Apple cihazlarda H-D uygulaması kapatılmış olmalıdır) CİHAZLARIM > İsteğe bağlı seçimler: Cihazlar eşleştirildiğinde: (İstediğiniz cihazı listeden seçin) FAVORİ (Açık/Kapalı), BU CİHAZI BAĞLA, BU CİHAZI UNUT.
	SAAT:	SAATİ TELEFONA SENKRONİZE ET (Açık/Kapalı) SAAT FORMATI (12/24) SAAT, DAKİKA, ÖÖ/ÖS
	DİL:	DİL Dil seçeneklerinin listesi BİRİMLER HIZ/MESAFE (MI/KM) SICAKLIK (F/C)
	HAKKINDA:	FABRİKA SEÇENEKLERİ ÖNBELLEĞİ TEMİZLE (ÖNBELLEĞİ TEMİZLE seçimi, bellekteki Gösterge Modülü (IM) tüm eşleştirilmiş bluetooth cihazlarını siler.) YAZILIMI GÜNCELLE

Yazılım Güncelleme

1.	Yazılım sürümünü kontrol edin. a. Tablo 4 AYARLAR> SİSTEM> HAKKINDA> YAZILIM. Bu menü, IM kısmında geçerli yazılım sürümünü gösterir. b. Yazılım sürümü güncel mi kontrol edin. Web sitesine bakınız: www.h-d.com/downloads.
2.	Yazılımı güncelleyin. a. USB-C cihazına en güncel yazılım sürümünü indirin. Web sitesine bakınız: www.h-d.com/downloads. b. İndirilen dosyayı, gpg dosyasını dışarı çıkarmak için açın. Cihaz modülü tarafından algılanabilmesi için gpg dosyasının, C Tipi Evrensel Seri Yol (USB-C) sürücünüzün kök dizininde olması gerekir. Kök dizini seviyesinde sadece bir gpg dosyası bulunmalıdır. c. Bkz. Motosikletiniz → Ana Kumandalar ve Servis Bileşenleri → Kumandalar ve Servis Bileşenleri . USB-C sürücüsünü motosiklete bağlayın. d. Tablo 4 AYARLAR> SİSTEM> HAKKINDA> FABRİKA SEÇENEKLERİ. YAZILIMI GÜNCELLE’Yİ seçin. e. Güncellemenin tamamlanmasını bekleyin. f. USB-C sürücüsünü çıkarın.

PENCERE ÖGELERİNİ ÖZELLEŞTİR

Pencere Ögesi işlevleri hakkında daha fazla bilgi için Kullanım → Pencere Ögeleri bölümüne bakın.

Tablo 5. Ayarlar Menüsü: Pencere Ögelerini Özelleştir

Basın	Sonuç
[PENCERE ÖGELERİNİ ÖZELLEŞTİR]	Mevcut seçimler: UYARI SÜRÜŞ MODU GÜÇ MENZİL AKÜ SICAKLIK SEYAHAT BLUETOOTH NAVİGASYON SES TELEFON ŞARJ ETME
	UYARI:	KONUM (SOL/SAĞ)
	SÜRÜŞ MODU:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ)
	GÜÇ:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ)
	MENZİL:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ)
	AKÜ:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ)
	SICAKLIK:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ)
	SEYAHAT:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ) SEÇENEK (Seyahat B/Anahtar Açık) SEYAHAT SIFIRLAMA (Seyahat A, Seyahat B, Anahtar Açık)
	BLUETOOTH:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ)
	NAVİGASYON:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ) ZAMAN BİLGİSİ (VARIŞ/SÜRE) VARIŞ NOKTASINA KALAN MESAFE (Açık/Kapalı)
	SES:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ) SES BİLGİSİ (Açık/Kapalı) (OYNATMA KAFASI/ALBÜM)
	TELEFON:	ETKİN (Açık/Kapalı) KONUM (SOL/SAĞ)
	ŞARJ ETME:	ETKİN (Açık/Kapalı)

KULLANICI AYARLARI

Tablo 6. Ayarlar Menüsü: Kullanıcı Ayarları

Basın	Sonuç
[KULLANICI AYARLARI]	Mevcut seçimler: KÜÇÜK EKRAN BİLGİSİ, AKÜ ÇUBUĞU SEÇENEKLERİ, Kişisel Kimlik Numarası (PIN) DEĞİŞTİR, PIN EKRANI.
Aşağıdakiler için seçenekler:	KÜÇÜK BİLGİ EKRANI⁽¹⁾ Boş (Açık/Kapalı) SEYAHAT A (Açık/Kapalı) SEYAHAT B (Açık/Kapalı) ANAHTARLA ÇALIŞTIR (Açık/Kapalı) ⁽¹⁾
	AKÜ ÇUBUĞU SEÇENEKLERİ AKÜ YÜZDESİNİ GÖSTER (Açık/Kapalı) MENZİLİ GÖSTER (Açık/Kapalı) MENZİL (KISA/UZUN)
	DEĞİŞİKLİKPIN
	PIN EKRAN (GÖSTER/SICAKLIK/GİZLE)

(1) Küçük ekran, kilometre sayacı ekranı anlamına gelir.

Şarj Durumu/Aralığı

NOT

Gerçek menzil; sürüş alışkanlıklarına, hava koşullarına ve ekipman durumuna bağlı olarak değişir.

Bkz. Şekil 1. Şarj durumu ve menzil çubuğu, Tekrar Şarj Edilebilir Enerji Depolama Sistemi'nin (RESS) şarj durumunu ve tahmini kalan menzili görüntüler.

Hız Göstergesi

UYARI

Yol ve koşullara uygun hızda yolculuk edin ve kesinlikle belirtilen hız sınırının üzerine çıkmayın. Aşırı hız, aracın kontrolünün kaybedilmesine ve bunun sonucunda ölümlü veya ciddi yaralanmalı kazalara neden olabilir. (00008a)

Bkz. Şekil 1. IM , saat başına mil sayısını (MPH) (ABD modelleri varsayılan) ve saat başına kilometre sayısını (km/s) (uluslararası modeller varsayılan) kaydeder. IM , ayarlar menüsünden saatte katedilen mil veya kilometre bilgisini kaydedecek şekilde yapılandırılabilir.

Gösterge arka aydınlatması, bir tünelden geçerken olduğu gibi yaşanan ortam aydınlatması farklılıklarında, ortam ışığının değiştiği durumlarda değişir.

Saat

Bkz. Şekil 1. Saat, güncel saat bilgisini 12/24 saat formatında görüntüler. Ayarlar menüsü, saati ayarlamak ve 12 veya 24 saat formatını seçmek için kullanılır.

Kilometre Sayacı

OFF/RUN (KAPALI/ÇALIŞTIRMA) düğmesi herhangi bir konumdayken seyahat düğmesine basmak, kilometre sayacı okumasını etkinleştirir.

Bkz. Şekil 1. Kilometre sayacı ekranında aşağıdaki seçilebilir görüntüler de sağlanır:

Kilometre Sayacı
Seyahat kilometre sayacı A
Seyahat kilometre sayacı B
Seyahat kilometre sayacı K

Ekranlar arasında gezmek için seyahat düğmesine basıp bırakın.

Seyahat Kilometre Sayaçları A, B ve K

Bkz. Şekil 1. Seyahat kilometre sayaçlarındaki kilometre hesabını kontrol edebilmeniz veya sıfırlayabilmeniz için, OFF/RUN (kapalı/çalıştırma) düğmesi RUN (çalıştırma) konumunda olmalıdır. İstenilen seyahat kilometre sayacı gösterilene kadar trip (seyahat) düğmesine basıp bırakın. Kilometre sayacı ekranının solundaki A, B veya K, seyahat kilometre sayacını tanımlar.

NOT

Seyahat K (Anahtar açık), araç kapatıldıktan sonra beş dakikadan fazla zaman geçmişse, OFF/RUN (KAPALI/ÇALIŞTIRMA) düğmesi her RUN (çalıştırma) konumuna getirildiğinde sıfırlanır.

Seyahat kilometre sayaçlarını yeniden ayarlamak veya sıfırlamak için, istenen (A veya B) kilometre sayacını ekrana getirin. Trip (seyahat) düğmesini yaklaşık bir saniye basılı tutun. Seyahat kilometre sayacı sıfırlanır.

İtici Güç Kilitleri

Bkz. Şekil 1. Araç itici güç kilitleri (23) ile donatılmıştır. İtici güç kilitleri, itici güç etkinleştirilmeden önce yerine getirilmesi gereken koşullardır. İtici gücü etkinleştirmek için gerekli koşullar sağlanmadığında, itici güç kilidi mesajları IM üzerinde görüntülenir.

İtici güç kilidi mesajlarından bazıları; SERVİSİ ARAYIN, SÜRMEK İÇİN FİŞİ ÇEKİN, RUN (çalıştırma) TUŞUNA BASIN, BEKLEYİN - HAZIR DEĞİL, ÇATAL KİLİDİNİ AÇIN, YAN AYAĞI KALDIRIN, ÇEVİRME KOLUNU BIRAKIN ve BAŞLAT’A BASIN.

Pencere Ögeleri

Bkz. Şekil 1. Pencere ögeleri IM bölümünün sol ve sağ taraflarında (2 ve 26) görüntülenebilir. Her seçilebilir pencere ögesi IM üzerinde özgün ek bilgiler görüntüler.

Bkz. Kullanım → Pencere Ögeleri .

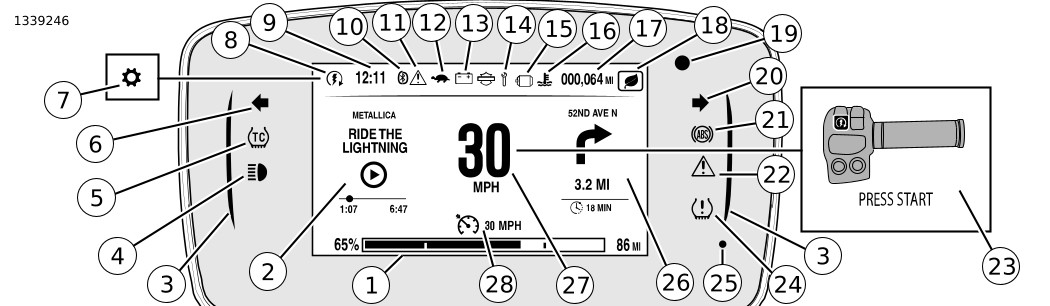

1	Şarj durumu/Menzil çubuğu
2	Sol pencere ögesi
3	Yan çubuk
4	Ön far uzun hüzmeli
5	Çekiş kontrolü
6	Sola dönüş sinyali
7	Ayarlar
8	İtici güç etkinleştirildi
9	Saat
10	Bluetooth
11	EV uyarısı
12	İtici güç sınırlandı
13	12V Akü deşarjı
14	Kullanılmıyor
15	Arıza Gösterge Lambası (MIL)
16	Soğutma suyu sıcaklığı
17	Kilometre Sayacı
18	Sürüş modu
19	Işık sensörü (gösterge değildir)
20	Sağa dönüş sinyali
21	Kilitlenmeyi Önleyici Fren Sistemi (ABS)
22	EV arızası
23	İtici güç kilidi
24	Kullanılmıyor
25	Güvenlik/Hata
26	Sağ pencere ögesi
27	Hız Göstergesi
28	Seyir kumandası

Şekil 1. Gösterge Modülü Ekranları ve Seçimleri
