Speciális szerszámok
| Leírás | Cikksz | Menny. |
|---|---|---|
| SHOCK ADJUSTMENT SPANNER (lengéscsillapító-állító villáskulcs) | 94448-82B | 1 |
Előfeszítési fordulatok számának kiszámítása
A hátsó lengéscsillapító rugójának előfeszítése a teljes terheléshez van előzetesen beállítva. Ez személyes kényelmének megfelelően változtatható.
MEGJEGYZÉS
FLS vagy FLSTFB motorkerékpár konfigurációjának meghatározásához olvassa le az alvázszámra (VIN) nyomott konfigurációra/kalibrációra utaló karaktert. Lásd Azonosítás → Alvázszám (VIN) → A Harley-Davidson-alvázszám összetétele: 2016 Softail modellek.
- Határozza meg a motoros tömege alapján történő előfeszítéshez szükséges fordulatok számát.
- FLSTC, FLSTF, FLS (APC, AUS), FLSTFB (HDI, ENG, IND, BRZ): Lásd Táblázat 1.
- FXSB, FLSTN, FLS (az összes, az APC/AUS kivételével), FLSTFB (az összes, a HDI, ENG, IND, BRZ kivételével): Lásd Táblázat 2.
- Határozza meg a fordulatok számát az utas és rakomány tervezett súlya alapján.
- Adja össze a motoroshoz, illetve az utashoz és/vagy a rakományhoz szükséges elfordulások számát.
Táblázat 1. Lengéscsillapító előfeszítése: FLSTC, FLSTF, FLS (APC, AUS), FLSS (AUS), FLSTFB (HDI, ENG, IND, BRZ), FLSTFBS (HDI, ENG)
MOTOROS TÖMEGE* | FORDULATOK SZÁMA** |
|---|---|
Kevesebb mint 75 kg (165 lb) | 0 |
75–100 kg (165–220 lb) | 1 |
100–125 kg (220–275 lb) | 2 |
125–152 kg (275–335 lb) | 3 |
152–179 kg (335–395 lb) | 4 |
179 kg (395 lb) maximálisan hozzáadott megengedett tömegig (lásd: Műszaki adatok → Műszaki adatok → Tömegadatok: FLSTC, FLSTF, FLSTFB, FLSTFBS és FLSTN
és Műszaki adatok → Műszaki adatok → Tömegadatok: FLS, FLSS és FXSB
) | 5 |
* Utas/rakomány: Minden 18,1 kg (40 lb) után egy-egy fordulattal növelje az előfeszítést. ** A minimális előfeszítéstől kezdve, kifelé (az óramutató járásával ellentétes irányban) forgatva. | |
Táblázat 2. Lengéscsillapító előfeszítése: FXSB, FLSTN, FLS (az összes, az APC/AUS kivételével), FLSS (az összes, az AUS kivételével), FLSTFB (az összes, a HDI, ENG, IND, BRZ kivételével), FLSTFBS (az összes, a HDI, ENG kivételével)
MOTOROS TÖMEGE* | FORDULATOK SZÁMA** |
|---|---|
Kevesebb mint 84 kg (185 lb) | 0 |
84–107 kg (185–235 lb) | 1 |
107–129 kg (235–285 lb) | 2 |
129–154 kg (285–340 lb) | 3 |
154 kg (340 lb) maximálisan hozzáadott megengedett tömegig (lásd: Műszaki adatok → Műszaki adatok → Tömegadatok: FLSTC, FLSTF, FLSTFB, FLSTFBS és FLSTN és Műszaki adatok → Műszaki adatok → Tömegadatok: FLS, FLSS és FXSB) | 4 |
* Utas/rakomány: Minden 15,8 kg (35 lb) után egy-egy fordulattal növelje az előfeszítést. ** A minimális előfeszítéstől kezdve, kifelé (az óramutató járásával ellentétes irányban) forgatva. | |
Beállítás
MEGJEGYZÉS
- Úgy állítsa be a lengéscsillapítókat, hogy a motorkerékpár az oldaltámaszon nyugszik.
- Mindkét lengéscsillapítót ugyanannyi fordulattal állítsa be.

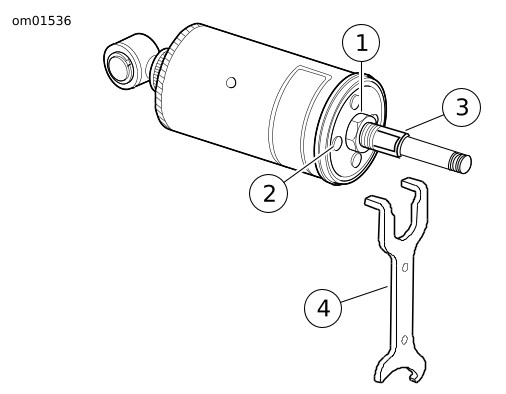

- Lásd: Ábra 1. Tartsa meg a lengéscsillapító tengelyének (3) lapos végét egy villáskulccsal, és lazítsa ki az ellenanyát (1).
- A villáskulcs szárait egy SHOCK ADJUSTMENT SPANNER (lengéscsillapító-állító villáskulcs) (Cikksz:94448-82B) (4) szerszámot a rugódoboz furataiba (2) helyezve forgassa el a dobozt az óramutató járásának irányában ütközésig. Ez a pozíció a motoros súlyának legkisebb értékéhez tartozó előfeszítési helyzet.
- Jelölje be a rugós tag elejét viszonyítási pontként.
- Forgassa el a dobozt az óramutató járásával ellentétes irányban a teljes terheléshez megállapított számú fordulattal.
- Húzza meg az ellenanyát.
| 1 | Ellenanya |
| 2 | Villáskulcshoz szolgáló furatok |
| 3 | Lapos |
| 4 | Villáskulcs |
Ábra 1. Lengéscsillapító beállítása
