Ajuste del faro delantero

Fuselaje montado en la horquilla

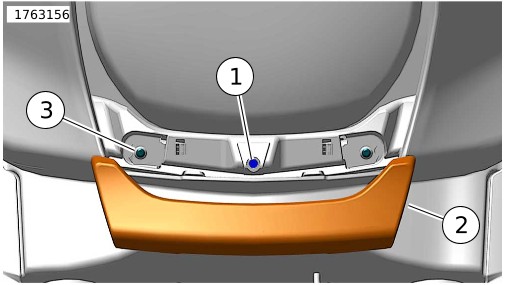

Vea la Figura 1. Sujete la cubierta del ajustador (2) y tire hacia adelante para liberarla de los postes (3).
Inserte un destornillador de punta plana en el tornillo ajustador vertical (1).
Vea la Figura 2. Gire el ajustador vertical para ajustar el haz de luz (4) hacia arriba o hacia abajo hasta que el tope del haz de luz se encuentre con la línea horizontal (3).
Retire el destornillador e instale la cubierta del ajustador.
1. Alinee la cubierta del ajustador con los postes.
2. Presione la cubierta firmemente para que quede sujetada sobre los postes.

1	Línea central óptica de luz baja
2	2,5 cm (0,98 in) por debajo de la línea central óptica de la luz baja
3	Patrón de la luz baja del faro delantero

Figura 1. Alineación de la luz baja del faro delantero

Figura 2. Ajuste del faro delantero

Fuselaje montado en la estructura

1.	Vea la Figura 3 y la Figura 4 . Inserte un destornillador punta de estrella #2 del tamaño adecuado verticalmente, detrás del panel de cierre de la punta.
2.	Vea la Figura 5. Gire el ajustador en sentido horario o antihorario para ajustar el haz de luz (3) hasta que el borde superior se encuentre con la línea horizontal (2).

Figura 3. Ajustador del faro delantero

1	fuselaje
2	Ajustador del faro delantero

Figura 4. Ajustador de faro (vista desde debajo del carenado)

1	Línea central óptica de luz baja
2	Borde superior del haz del faro
3	Patrón de la luz baja del faro delantero

Figura 5. Alineación de la luz baja del faro delantero
