Sixième
Voir Figure 1. Le voyant de la sixième vitesse (1) s’allume lorsqu’on passe en sixième.
Système de sécurité
Voir Figure 1. Sur les motos équipées du système de sécurité, le témoin du système de sécurité (2) s'allume lorsque le système de sécurité est activé. Voir SYSTÈME DE SÉCURITÉ → Système de sécurité.
Si le témoin de sécurité reste allumé après la désactivation du système de sécurité, consulter un concessionnaire Harley-Davidson.
Décharge de la batterie
Voir Figure 1. Le témoin de décharge de la batterie (3) indique une charge excessive ou insuffisante de la batterie. Voir Maintenance et lubrification → Maintenance de la batterie.
Régulateur de vitesse : FLSS, FLSTC, FLSTFBS, FLSTN
Allumé en continu : Voir Figure 1. Le témoin du régulateur de vitesse (4) s'allume en couleur ambrée lorsque le régulateur de vitesse est activé. Le témoin passe au vert lorsque la vitesse constante réglée a été définie et que la moto roule à la vitesse constante réglée. Le témoin repasse à la couleur ambrée si le régulateur de vitesse est désactivé , dans l'attente de la commande de reprise. Voir Commandes et indicateurs → Régulateur de vitesse : FLSS, FLSTC, FLSTFBS, FLSTN.
Niveau bas de carburant
Allumé en continu : Voir Figure 1. Le témoin ambré de niveau bas de carburant (5) s’allume lorsque le niveau de carburant atteint le niveau bas. Se référer au Spécifications → Spécifications → Capacités.
Clignotement : Si le témoin de niveau bas de carburant clignote en continu, cela indique l’existence d’une faute dans le circuit du niveau de carburant. Contacter un concessionnaire Harley-Davidson.
Système de freinage antiblocage (ABS)
AVERTISSEMENTSi le témoin ABS continue à clignoter aux vitesses supérieures à 5 km/h (3 mph) ou reste allumé en continu, l';ABS ne fonctionne pas. Le système de freinage standard fonctionne, mais un blocage des roues peut se produire. Contacter un concessionnaire Harley-Davidson pour faire réparer l’ABS. Une roue bloquée dérape et peut provoquer une perte de contrôle du véhicule pouvant causer la mort ou des blessures graves. (00361b)
Clignotement : Voir Figure 1. Sur les véhicules avec ABS, le témoin ABS (6) commence à clignoter lorsque le véhicule est mis en marche. Le témoin clignotant indique que le système est en mode d’auto-diagnostic. Il continue à clignoter jusqu’à ce que la vitesse de la moto dépasse 5 km/h (3 mph). L’ABS n’est pas opérationnel tant que le témoin est allumé.
Allumé en continu : L’éclairage en continu du témoin indique la défaillance du système ABS. L’ABS est désactivé et les freins fonctionnent comme des freins sans ABS. Contacter un concessionnaire Harley-Davidson pour une assistance technique.
Vérification moteur
Voir Figure 1. Le témoin de vérification moteur (7) est situé dans le groupe d'instruments. Son but est d’indiquer si le moteur/le système de gestion du moteur fonctionne correctement. Le témoin de vérification moteur est de couleur ambre.
Le témoin de vérification moteur s’allume normalement lorsque l’allumage est mis en marche et reste allumé pendant approximativement 4 secondes, tandis que le système de gestion du moteur effectue une série d’autodiagnostics.
Si le témoin de vérification moteur s’allume à tout autre moment, consulter un concessionnaire Harley-Davidson.
| 1 | Sixième |
| 2 | Système de sécurité (si équipée) |
| 3 | Décharge de la batterie |
| 4 | Régulateur de vitesse (si le véhicule en est équipé) |
| 5 | Niveau bas de carburant |
| 6 | ABS (l’icône ABS km/h est aussi affichée) |
| 7 | Vérification moteur |

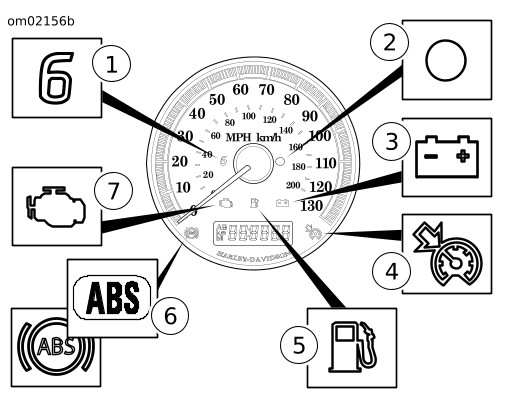

Figure 1. Voyants du tableau de bord
