Feux de détresse

Voir Figure 1. Le commutateur de feux de détresse (1) est utilisé pour pouvoir laisser une moto en panne sur place en mode feux de détresse. Grâce aux feux de détresse, une moto peut être laissée sur place avec le contact verrouillé jusqu’à l’arrivée de l’aide. Se référer au Tableau 1.

Avec l’interrupteur d’allumage en position allumage (IGNITION) ou accessoire (ACC), appuyer sur le triangle des feux de détresse pour activer les feux de détresse.

REMARQUE

Modèles avec sécurité : Le porte-clé doit être présent pour mettre en marche les feux de détresse ou annuler leur clignotement.

Couper le contact. Les feux de détresse restent allumés pendant deux heures ou jusqu’à ce que leur fonctionnement soit annulé par le conducteur.
Pour annuler leur fonctionnement, mettre le contact sur Accessoire (ACC) ou Allumage (IGNITION). Appuyer sur le triangle des feux de détresse au-dessus du commutateur du démarreur.

Démarrage

Voir Figure 1. Le commutateur du démarreur (5) se trouve sur le module de commande de droite du guidon. Se référer au Tableau 1.

Mettre le commutateur marche/arrêt en position marche. Mettre la boîte de vitesse au point mort. Le voyant de point mort (vert) devrait s’allumer. Voir Fonctionnement → Démarrage du moteur.
Mettre le contact. Appuyer sur le commutateur du démarreur pour mettre en route le moteur du démarreur.

REMARQUE

Lorsque le démarreur est activé, le phare s’éteint momentanément pour réduire la charge de la batterie.
Si le moteur ne démarre pas, le moteur du démarreur fonctionne pendant cinq secondes, puis il s’arrête. Relâcher le commutateur du démarreur. Appuyer sur le commutateur du démarreur pour essayer à nouveau. Après plusieurs échecs de démarrage du moteur, consulter un concessionnaire Harley-Davidson.

Arrêt du moteur

Voir Figure 1. Appuyer sur le commutateur d'arrêt du moteur (2) pour couper le moteur. Se référer au Tableau 1.

Après l'arrêt du moteur. Tourner l’interrupteur d’allumage en position arrêt (OFF) pour couper l'alimentation électrique.

Mise en marche du moteur

Voir Figure 1. Appuyer sur le commutateur de mise en marche du moteur (3) pour activer le démarrage et le fonctionnement du moteur. Le commutateur de mise en marche du moteur doit se trouver en position marche pour démarrer ou faire fonctionner le moteur. Se référer au Tableau 1.

Feu de direction droit

Activer : Voir Figure 1. Appuyer sur le commutateur de feu de direction droit (4) pour activer le feu de direction droit. Se référer au Tableau 1.

Annuler : Appuyer sur le commutateur de feu de direction droit pour désactiver le feu de direction droit. Pour connaître le fonctionnement en détails, voir Commandes et indicateurs → Fonctionnement du commutateur de feu de direction.

REMARQUE

Les feux de direction avant servent également de feux de marche. Cette fonction peut ne pas être disponible dans certaines régions.

1	Feux de détresse
2	Arrêt (OFF)
3	Run (Marche)
4	Feu de direction droit
5	Démarrage

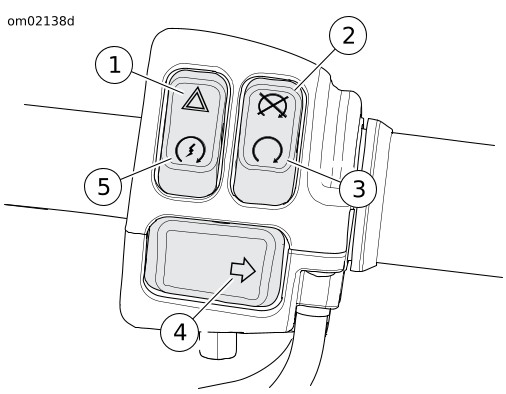

Figure 1. Module de commande droite du guidon

Tableau 1. Commutateurs de commande de droite du guidon

COMMUTATEUR	NOM	FONCTION
	Feux de détresse	Appuyer sur ce commutateur pour activer les feux de détresse.
	Démarrage	Appuyer sur ce commutateur pour démarrer le moteur.
	Arrêt (OFF)	Appuyer sur ce commutateur pour arrêter le moteur ou pour l'empêcher de démarrer.
	Run (Marche)	Appuyer sur ce commutateur pour permettre le démarrage du moteur.
	Feu de direction droit	Appuyer sur ce commutateur pour signaler que vous tournez à droite.
