Рычаг сцепления
ПРЕДУПРЕЖДЕНИЕ
Не кладите пальцы между рычагом и ручкой руля. Неправильное положение рук может помешать работе рычага, привести к потере управления и повлечь за собой тяжелые травмы или гибель людей. (00032a)
См. Ваш мотоцикл → Основные органы управления и обслуживаемые компоненты → Органы управления и обслуживаемые компоненты (стандартные). Управление рычагом сцепления (1) осуществляется пальцами левой руки. Cм. Порядок действий → Переключение передач.
Рычаг переключения передач
Cм. Рисунок 1. Управление рычагом переключения передач осуществляется левой ногой. Если схема переключения включает в себя шесть передач, то нейтраль находится между первой и второй передачей. Cм. Порядок действий → Переключение передач.

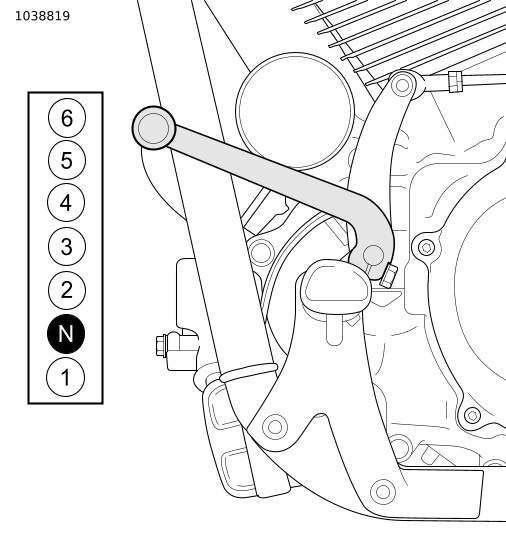

Рисунок 1. Рычаг переключения передач и последовательность переключения передач
Блок органов управления с левой стороны руля
Cм. Ваш мотоцикл → Основные органы управления и обслуживаемые компоненты → Органы управления и обслуживаемые компоненты (стандартная комплектация). Переключатели на левом блоке органов ручного управления (10) контролируются большим пальцем левой руки. Cм. Порядок действий → Ручные переключатели с левой стороны руля.
Спидометр/Одометр
Cм. Ваш мотоцикл → Основные органы управления и обслуживаемые компоненты → Органы управления и обслуживаемые компоненты (стандартная комплектация). Спидометр (2) отображает текущую скорость движения. Общий пробег и пробег за отдельную поездку отображается в окне одометра на спидометре. Cм. Порядок действий → Контрольно-измерительные приборы.
Блок органов управления с правой стороны руля
Cм. Ваш мотоцикл → Основные органы управления и обслуживаемые компоненты → Органы управления и обслуживаемые компоненты (стандартная комплектация). Переключатели на правом блоке органов ручного управления (6) контролируются большим пальцем правой руки. Cм. Порядок действий → Органы управления с правой стороны руля.
Тормоза
ПРЕДУПРЕЖДЕНИЕ
Не кладите пальцы между рычагом и ручкой руля. Неправильное положение рук может помешать работе рычага, привести к потере управления и повлечь за собой тяжелые травмы или гибель людей. (00032a)
Рычаг переднего тормоза: см. Ваш мотоцикл → Основные органы управления и обслуживаемые компоненты → Органы управления и обслуживаемые компоненты (стандартная комплектация). Рычаг переднего тормоза (4) предназначен для управления передним тормозом. Рычаг тормоза управляется пальцами правой руки.
Педаль заднего тормоза: см. Ваш мотоцикл → Основные органы управления и обслуживаемые компоненты → Органы управления и обслуживаемые компоненты (стандартные). Педаль заднего тормоза (5) включает торможение заднего колеса.
ПРЕДУПРЕЖДЕНИЕ
Не нажимайте на педаль или рычаг тормоза слишком сильно, чтобы не заблокировать колесо. Блокирование колеса приведет к скольжению юзом, что может вызвать потерю управления и повлечь за собой тяжелые травмы или гибель людей. (00053a)
Во избежание блокировки колес задействуйте тормоза в равной мере. Соблюдайте баланс между использованием заднего и переднего тормозов.
Ручка газа
Ускорение:см. Ваш мотоцикл → Основные органы управления и обслуживаемые компоненты → Органы управления и обслуживаемые компоненты (стандартная комплектация). Медленно поверните ручку газа (5) назад (назад относительно мотоцикла), чтобы открыть дроссельную заслонку.
Замедление: медленно поверните ручку газа вперед (вперед относительно мотоцикла), чтобы закрыть дроссельную заслонку.
Переключатель OFF/RUN (ВЫКЛ./ХОД)
ПРИМЕЧАНИЕ
Фара и задний габаритный фонарь загораются при повороте замка зажигания в положение RUN (ХОД).
См. Порядок действий → Органы управления с правой стороны руля → Органы управления с правой стороны руля. Информацию о запуске двигателя см. в Порядок действий → Запуск двигателя.
Блокировка вилки
ПРЕДУПРЕЖДЕНИЕ
Не эксплуатируйте транспортное средство при заблокированных вилках. Запирание вилки ограничивает управляемость транспортного средства при повороте, что может привести к тяжелым травмам или гибели людей. (00035a)
УВЕДОМЛЕНИЕ
Обеспечьте защиту своего транспортного средства от угона. Припарковав и не заперев должным образом мотоцикл, вы подвергаете его риску кражи и (или) повреждения. (00151b)
Cм. Порядок действий → Органы управления, приборы и переключатели → Блокировка вилки. Замок вилки расположен с правой стороны рулевой колонки. Блокировка вилки активируется при помощи ключа.
Блокируйте вилку сразу после парковки. Это позволит предотвратить угон или несанкционированное использование мотоцикла.
  1. Поверните вилку в крайнее левое положение.
  2. Вставьте ключ в замок вилки.
  3. Поверните ключ вправо (по часовой стрелке).
  4. Извлеките ключ.
  5. Чтобы разблокировать вилку, вставьте ключ в замок поверните влево (против часовой стрелки). Извлеките ключ.
  6. Убедитесь, что рулевое управление работает надлежащим образом. Для этого поверните руль в разные стороны от упора до упора. Руль должен поворачиваться плавно, без заклинивания.

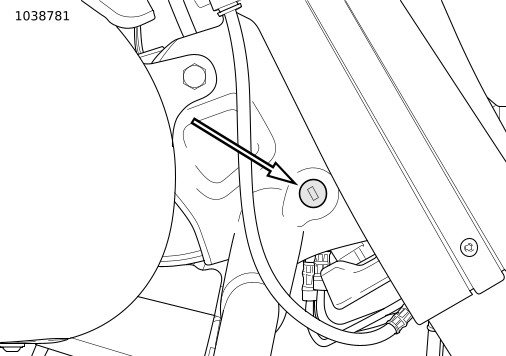

Рисунок 2. Блокировка вилки
