Ručica kvačila
UPOZORENJE
Nemojte stavljati prste između ručice i ručke upravljača. Nepravilno postavljanje ruku može onemogućiti upotrebu ručice i uzrokovati gubitak nadzora nad vozilom, što može rezultirati smrću ili ozbiljnom ozljedom. (00032a)
Pogledajte Vaš motocikl → Primarne kontrole i servisne komponente → Kontrole i servisne komponente (uobičajene). Ručicom kvačila (1) upravlja se prstima lijeve ruke. Pogledajte Upotreba → Prebacivanje stupnjeva prijenosa.
Ručica za promjenu stupnja prijenosa
Pogledajte Slika 1. Ručicom za promjenu stupnja prijenosa upravlja se lijevim stopalom. Ler se nalazi između prvog i drugog stupnja prijenosa na modelu sa šest brzina. Pogledajte Upotreba → Prebacivanje stupnjeva prijenosa.

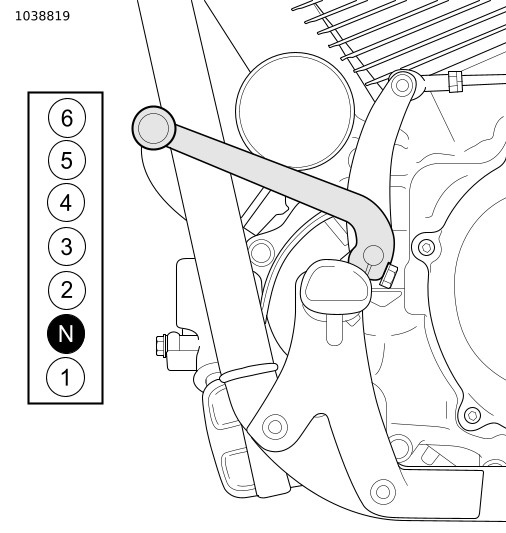

Slika 1. Ručica za promjenu stupnjeva i uzorak promjene stupnjeva
Kontrolni modul s lijeve strane
Pogledajte Vaš motocikl → Primarne kontrole i servisne komponente → Kontrole i servisne komponente (uobičajene). Prekidačima na kontrolnom modulu s lijeve strane (10) upravljajte palcem lijeve ruke. Pogledajte Upotreba → Prekidači komandi lijeve ruke.
Brzinomjer/Mjerač prijeđenog puta
Pogledajte Vaš motocikl → Primarne kontrole i servisne komponente → Kontrole i servisne komponente (uobičajene). Na brzinomjeru (2) se prikazuje trenutna brzina vožnje. Akumulirana kilometraža i kilometraža pojedinačnog puta prikazuje se u prozoru mjerača prijeđenog puta na prednjem dijelu brzinomjera. Pogledajte Upotreba → Instrumenti.
Kontrolni modul s desne strane
Pogledajte Vaš motocikl → Primarne kontrole i servisne komponente → Kontrole i servisne komponente (uobičajene). Prekidačima na kontrolnom modulu s desne strane (6) upravljajte palcem desne ruke. Pogledajte Upotreba → Desni ručni prekidači.
Kočnice
UPOZORENJE
Nemojte stavljati prste između ručice i ručke upravljača. Nepravilno postavljanje ruku može onemogućiti upotrebu ručice i uzrokovati gubitak nadzora nad vozilom, što može rezultirati smrću ili ozbiljnom ozljedom. (00032a)
Ručica prednje kočnice: Pogledajte Vaš motocikl → Primarne kontrole i servisne komponente → Kontrole i servisne komponente (uobičajene). Ručicom prednje kočnice (4) upravlja se prednjom kočnicom. Ručicu povlačite prstima desne ruke.
Papučica stražnje kočnice: Pogledajte Vaš motocikl → Primarne kontrole i servisne komponente → Kontrole i servisne komponente (uobičajene). Papučicom stražnje kočnice (5) upravlja se kočnicom na stražnjem kotaču.
UPOZORENJE
Ne aktivirajte kočnicu toliko snažno da biste blokirali kotač. Blokirani kotači proklizavaju i mogu uzrokovati gubitak nadzora nad vozilom, što može rezultirati smrću ili ozbiljnom ozljedom. (00053a)
Kočnice pritišćite ravnomjerno kako bi se spriječilo blokiranje kotača. Najbolje je balansirati između prednje i stražnje kočnice.
Okretna drška gasa
Ubrzavanje: Pogledajte Vaš motocikl → Primarne kontrole i servisne komponente → Kontrole i servisne komponente (uobičajene). Polako zakrenite okretnu dršku gasa (5) prema natrag (prema stražnjem dijelu motocikla) kako biste pojačali gas.
Usporavanje: Polako okrenite dršku gasa u smjeru kazaljke na satu (prema naprijed) kako biste zatvorili gas.
Prekidač OFF/RUN
NAPOMENA
Prednje svjetlo i stražnje svjetlo rade kad je prekidač u položaju RUN.
Pogledajte Upotreba → Desni ručni prekidači → Desni ručni prekidači. Za pokretanje motora pogledajte Upotreba → Pokretanje motora.
Blokada vilice
UPOZORENJE
Vozilom nemojte upravljati dok su vilice zaključane. Zaključavanje vilica ograničava mogućnost skretanja, što može rezultirati smrću ili ozbiljnom ozljedom. (00035a)
NAPOMENA
Zaštitite motocikl od krađe. Ako nakon parkiranja ne zaključate motocikl, može doći do krađe i/ili oštećenja opreme. (00151b)
Pogledajte Upotreba → Kontrole, instrumenti i prekidači → Blokada vilice. Blokada vilice nalazi se na glavi upravljača na desnoj strani. Vilica se zaključava ključem.
Čim parkirate vozilo, blokirajte vilicu kako biste spriječili neovlaštenu upotrebu ili krađu.
  1. Zakrenite vilicu u krajnji lijevi položaj.
  2. Umetnite ključ u blokadu vilice.
  3. Okrenite ključ u desni položaj (u smjeru kazaljke na satu).
  4. Izvadite ključ.
  5. Da biste otključali vilicu, umetnite ključ u blokadu vilice i okrenite ulijevo (u smjeru suprotnom od kretanja kazaljke na satu). Izvadite ključ.
  6. Provjerite može li se upravljač pravilno okretati tako da ručke upravljača povučete kroz puni radni raspon. Ručke upravljača trebale bi se okretati glatko bez zapinjanja.

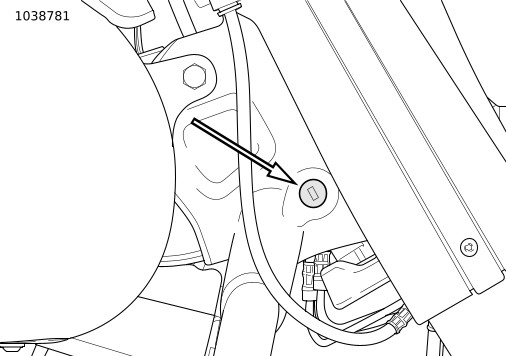

Slika 2. Blokada vilice
