Extracción de la batería
  1. Extraiga el asiento. Vea Procedimientos de servicio → Asiento .
  2. Extrae la cubierta lateral derecha. Vea Procedimientos de servicio → Cubiertas laterales .
    3. NOTA
    Si está equipado con sirena: vea SISTEMA DE SEGURIDAD → Desconexión de la alimentación antes de desconectar la alimentación.
  3. Vea Figura 1 . Desconecte el cable negativo de la batería (2).
  4. Quite la cubierta de cierre (4).
  5. Abra la presilla (1) y ubique el arnés de cableado (3) a un lado.
  6. Vea Figura 2 . Desconecte el conector Sensor de velocidad de la rueda (WSS) (1).
    7. NOTA
    Sea cauteloso al quitar el cableado de WSS de la correa de la batería o podría dañar el cableado y las lengüetas de colocación.
  7. Quite el WSS cableado (2) de las lengüetas de colocación, y luego retire el cableado de la correa de la batería.
  8. Vea Figura 3 . Quite la correa de la batería.
    1. Desbloquee la presilla de retención (7).
    2. Desconecte la lengüeta trasera (1) desde la correa de la batería (3) hasta la bandeja de la batería (4).
    3. Desconecte la lengüeta delantera izquierda (2) desde la correa de la batería hasta la bandeja de la batería.
    4. Quite la correa de la batería.
  9. Desconecte el cable positivo de la batería.
    10. NOTA
    Si se quita la varilla medidora del aceite de motor, cubra el cuello de llenado de aceite con un trapo limpio para evitar la contaminación del aceite.
  10. De ser necesario, quite la varilla medidora del aceite de motor.
  11. Con una mano, empuje hacia arriba y hacia atrás en la parte superior de la batería con la palma de la mano.
  12. Coloque la otra mano debajo de la batería, agárrela con ambas manos y retire la batería.
  13. Quita la batería.
Instalación de la batería
¡ADVERTENCIA
Primero conecte el cable positivo (+) de la batería. Si el cable positivo (+) llega a tocar tierra con el cable negativo (-) conectado, las chispas resultantes pueden hacer explotar la batería, lo que podría causar la muerte o lesiones graves. (00068a)
AVISO
Conecte los cables a los bornes correctos de la batería. No hacerlo puede dañar el sistema eléctrico de la motocicleta. (00215a)
    NOTA
    Verifique que la batería esté debajo de la lengüeta en la caja de Módulo de control electrónico (ECM), en el rincón superior izquierdo en el lado de atrás.
  1. Vea Figura 3 . Instale la batería en la bandeja de la batería (4).
  2. Si se quitó, instale la varilla medidora del aceite de motor.
  3. Conecte el cable positivo de la batería al borne positivo (+) de la batería. Ajuste. 8,1–10,8 N·m (72–96 in-lbs)
  4. Instale la correa de la batería (3).
    1. Ubique la correa de la batería.
    2. Conecte la lengüeta delantera izquierda (2) en la correa de la batería hasta la bandeja de la batería.
    3. Conecte la lengüeta trasera (1) en la correa de la batería hasta la bandeja de la batería.
    4. Cierre la presilla de retención (7).
  5. Vea Figura 2 . Instale el cableado de WSS (2) en la correa de la batería.
  6. Conecte el conector WSS (1).
  7. Vea Figura 1 . Ubique los arneses de cableado (3) y cierre la presilla (1).
  8. Conecte el cable negativo de la batería (2) al borne negativo de la batería. Ajuste. 8,1–10,8 N·m (72–96 in-lbs)
  9. Instale la cubierta de cierre (4).
    10. NOTA
    Verifique que todas las lengüetas de cierre estén totalmente asentadas en la correa de la batería.
  10. Instala la cubierta lateral derecha. Vea Procedimientos de servicio → Cubiertas laterales .
  11. Instale el asiento. Vea Procedimientos de servicio → Asiento .

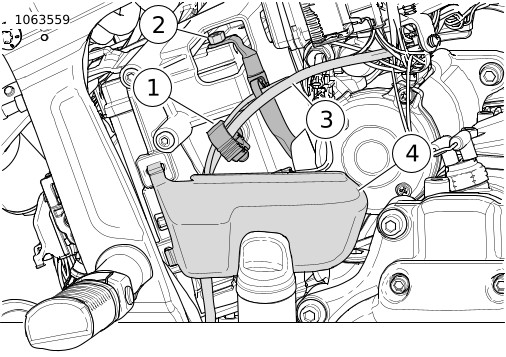

1Presilla
2Cable negativo de la batería
3Arnés de cableado
4Cubierta de cierre
Figura 1. Cable negativo de la batería y cubierta de cierre

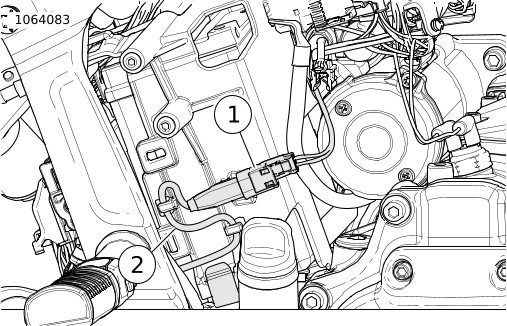

1 Conector de WSS
2 Cableado de WSS
Figura 2. WSS y cableado

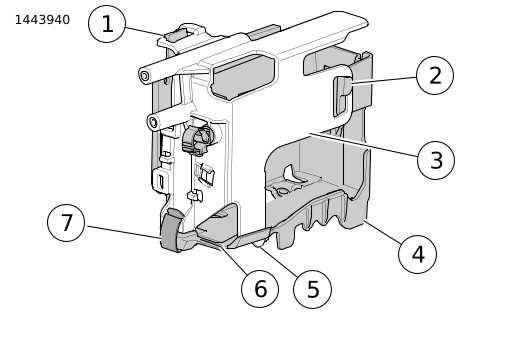

1Lengüeta trasera
2Lengüeta delantera izquierda
3Correa de la batería
4Bandeja de la batería
5Lengüeta delantera
6Ranura delantera
7Presilla de retención
Figura 3. Correa de la batería y bandeja: (para mayor claridad no se muestra)
