专用工具
说明零件编号数量
OIL FILTER WRENCH（机油滤清器扳手）
HD-52991
1

警告
更换油液时确保润滑油或其他液体未滴在轮胎、车轮或刹车上。 否则会对牵引力造成不良影响，导致摩托车失控、死亡或重伤。 (00047d)
通告
请勿不加选择地转换润滑剂牌号，因为有些润滑剂在混合时会发生化学反应。 使用劣质润滑油可损坏发动机。 (00184a)
1. 骑行摩托车，直至发动机处于正常的工作温度。 关闭发动机。
2. 将摩托车用侧撑停靠。
注意
侧撑撑起时，必须排空油，以确保油底壳中的所有油都已清除。
3. 拆下滑板。 参见 保养程序 → 滑板 。
4. 拆下加油口塞/量油计。
5. 图1 拆下磁性排油塞 (2)。 完全排出机油。
a. 拆下 O 形环 (1) 并丢掉。
6. 使用特别工具拆下机油滤清器。 不 得 使用气动工具。

专用工具: OIL FILTER WRENCH（机油滤清器扳手） (HD-52991)

7. 清洁机油滤清器底架凸缘。
8. 清除曲轴箱壳体中的所有残留机油。
9. 图2 安装 新 机油滤清器。
a. 使用一薄层洁净的发动机油润滑密封垫。
b. 将新的机油将滤清器加到一半。
c. 安装新机油滤清器。
d. 在密封垫首先接触到滤清器安装面后，用手将机油滤清器拧紧到四分之三圈。 不得 使用机油滤清器扳手进行安装。
10. 图1 安装 新 O形环（1）。
a. 使用洁净的发动机油润滑。
11. 安装磁性排油塞（2）。 拧紧。
扭矩: 20 N·m (15 ft-lbs) 磁性排油塞
12. 添加初始容量的发动机油。 表1
表1。 初始机油加注量
项目
数量
发动机油初始加注量
2.4 L (2.5 qt)
13. 安装加油口塞/量油计。
14. 运行发动机10秒。
15. 关闭发动机并拆下加油口塞/量油计。
注意
量油尺上的侧支架标记仅用于换油时的快速参考。
16. 请参阅维护和润滑 → 检查发动机油位 → 发动机油量油计（直立满油标记）。仅添加足够的油以使油位达到添加夸脱标记。
17. 检查确认机油位正确。
a. 启动发动机，仔细检查排放塞和机油滤清器周围是否会漏油。
b. 检查发动机油位。 请参阅维护和润滑 → 检查发动机油位。
注意
必须在正常工作温度下检查发动机油位。
18. 安装滑板。 参见 保养程序 → 滑板 。
1O形环
2磁性排油塞

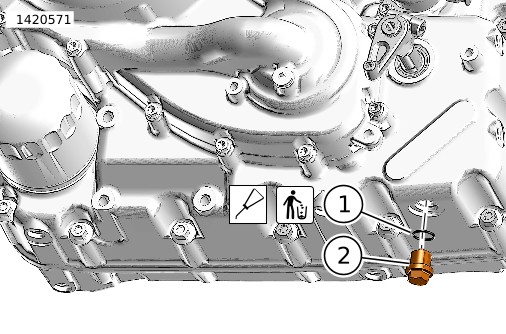

图1。 排油塞
图2。 润滑新机油滤清器密封垫
