Levier de guidon d'embrayage

AVERTISSEMENT

Ne pas placer les doigts entre le levier de commande et la poignée du guidon. Une mauvaise position de main peut gêner la manipulation des leviers de commande et entraîner une perte de contrôle du véhicule, pouvant causer la mort ou des blessures graves. (00032a)

Voir Votre moto → Principales commandes et composants pour l'entretien → Commandes et composants pour l'entretien (standard). Il est actionné avec les doigts de la main gauche. Voir Fonctionnement → Changement de vitesse.

Levier de sélection de vitesse

Voir Figure 1 . Le levier de sélection de vitesse est activé par le pied gauche. Le point mort se trouve entre la première et la deuxième sur la grille de sélection à six rapports. Voir Fonctionnement → Changement de vitesse.

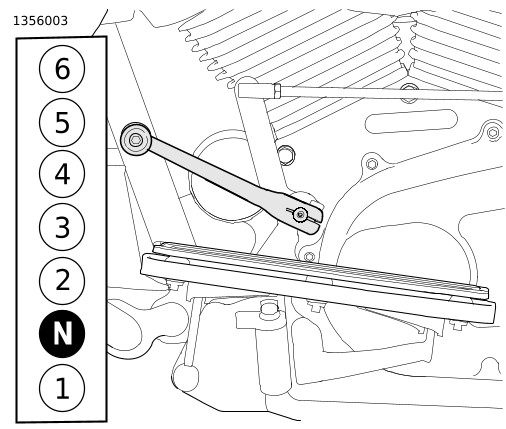

Figure 1. Levier de sélection de vitesse et grille de sélection de rapport

Module de commande gauche du guidon

Voir Votre moto → Principales commandes et composants pour l'entretien → Commandes et composants pour l'entretien (standard). Actionner les commutateurs sur le module de commande gauche du guidon (11) avec le pouce de la main gauche. Voir Fonctionnement → Commutateurs de commande de gauche du guidon.

Indicateur de vitesse/compteur kilométrique

Voir Votre moto → Principales commandes et composants pour l'entretien → Commandes et composants pour l'entretien (standard). La vitesse de conduite actuelle est affichée sur l'indicateur de vitesse (5). La fenêtre du compteur kilométrique, située sur la face de l'indicateur de vitesse, indique le kilométrage total accumulé de la moto et le kilométrage du trajet. Voir Fonctionnement → Instruments.

Module de commande droite du guidon

Voir Votre moto → Principales commandes et composants pour l'entretien → Commandes et composants pour l'entretien (standard). Actionner les commutateurs sur le module de commande droite du guidon (8) avec le pouce de la main droite. Voir Fonctionnement → Commutateurs de commande sur la droite du guidon.

Freins

AVERTISSEMENT

Levier de frein avant : voir Votre moto → Principales commandes et composants pour l'entretien → Commandes et composants pour l'entretien (standard). Le levier de frein avant (10) commande le frein avant. Actionner le levier de guidon avec les doigts de la main droite.

Pédale de frein arrière : Voir Votre moto → Principales commandes et composants pour l'entretien → Commandes et composants pour l'entretien (standard). La pédale de frein arrière (7) commande le frein de la roue arrière.

Engager les freins de manière constante pour empêcher les roues de se bloquer. Il est préférable d'établir un équilibre entre les freins avant et arrière.

Poignée tournante de commande des gaz

Accélération : Voir Votre moto → Principales commandes et composants pour l'entretien → Commandes et composants pour l'entretien (standard). Tourner lentement la poignée de commande des gaz (11) en arrière (vers l'arrière de la moto) pour ouvrir la commande des gaz.

Décélération : tourner lentement la poignée de commande des gaz (vers l'avant de la moto) pour fermer la commande des gaz.

Commutateur MARCHE/ARRÊT

REMARQUE

Les phares et les feux arrière fonctionnent lorsque le commutateur se trouve en position MARCHE.

Voir Fonctionnement → Commutateurs de commande sur la droite du guidon → Module de commutateur de droite du guidon. Pour démarrer le moteur, voir Fonctionnement → Démarrage du moteur.
