ADVERTENCIALa función de encendido automático del faro delantero proporciona mayor visibilidad del motociclista para otros conductores. Asegúrese de tener encendido el faro delantero en todo momento. La visibilidad limitada de otros conductores por parte del motociclista puede ser la causa de muerte o lesiones graves. (00030b)
Preparar
| 1. | Compruebe la presión de los neumáticos. | |
| 2. | Ajuste la precarga de la suspensión. Los ajustes de precarga variarán según el modelo.
Ver
Antes de conducir → Ajustes de suspensión a. Nightster (RH975): Ajuste la precarga de la suspensión para un motociclista de 75 kg (165 lb) . b. Sportster S (RH1250S): Ajuste la precarga de la suspensión para el motociclista y la carga prevista. | |
| 3. | Llene el tanque de combustible o agregue una cantidad equivalente de lastre. |
Comprobación de la alineación
| 1. | Consultar Figura 1 o Figura 2 . Estacione la motocicleta en una línea perpendicular (1) a la pared. | |
| 2. | Establezca la distancia del vehículo desde la pared | |
| 3. | Dibuje una línea vertical (2) en la pared. | |
| 4. | Apunte la rueda delantera directamente hacia adelante en dirección a la pared. | |
| 5. | Mida la distancia (4) desde el piso hasta el centro del faro delantero. | |
| 6. | Con el haz bajo activado, verifique la alineación del faro. a. Nightster (RH975): Ver Figura 1 . la parte superior de las luces bajas se alinea con la línea de corte (5) | |
| 7. | Ajuste el faro delantero si es necesario. |
| 1 | Línea perpendicular |
| 2 | Línea vertical |
| 3 | 5 m (16,4 ft) |
| 4 | Línea central del faro delantero: Con motociclista de 75 kg 850 mm (33,5 in) |
| 5 | Línea de corte: Con motociclista de 75 kg 825 mm (32,5 in) |

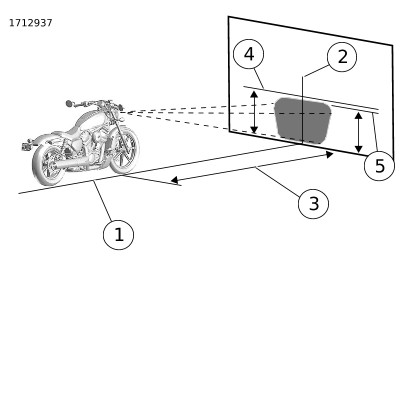

Figura 1. Comprobación de la alineación del faro delantero (RH975)
| 1 | Línea perpendicular |
| 2 | Línea vertical |
| 3 | 7,6 m (25 ft) |
| 4 | Línea de centro del faro delantero |
| 5 | Línea horizontal 6,65 cm (2,6 in) inferior a la línea de centro |
Figura 2. Comprobar la alineación del faro delantero (RH1250S)
Ajuste
NOTA
Vea Figura 3. Algunos modelos están equipados con una herramienta de ajuste de faro delantero.
| 8. |
Nightster Special (RH975S):
Ver Figura 5 . Retire la pantalla de velocidad (1). a. Traccione la pantalla de velocidad hacia adelante para liberar los clips (2). | |
| 9. | Extraiga el asiento. Ver Procedimientos de servicio → Asiento . | |
| 10. | Vea Figura 3. Si está equipado: retire la herramienta de ajuste del faro delantero de la parte inferior del asiento. | |
| 11. | Vea Figura 4 o Figura 5. Afloje los tornillos en los lados izquierdo y derecho del faro delantero. | |
| 12. | Realice el ajuste vertical. | |
| 13. | Apriete los tornillos en los lados izquierdo y derecho del faro delantero. Par de ajuste: 8–10 N·m (71–89 in-lbs) Tornillo del faro delantero | |
| 14. | Si está equipado: Instale la herramienta de ajuste del faro delantero en la parte inferior de la silla. | |
| 15. | Instale el asiento. Ver Procedimientos de servicio → Asiento . | |
| 16. |
Nightster Special (RH975S):
Ver Figura 5 . Instala la pantalla de velocidad (1). NOTA Verifique que los clips (2) estén en su lugar en la pantalla de velocidad (1) antes de la instalación. a. Alinee los clips con las ranuras (3) y empuje hasta que los clips estén bien conectados. |

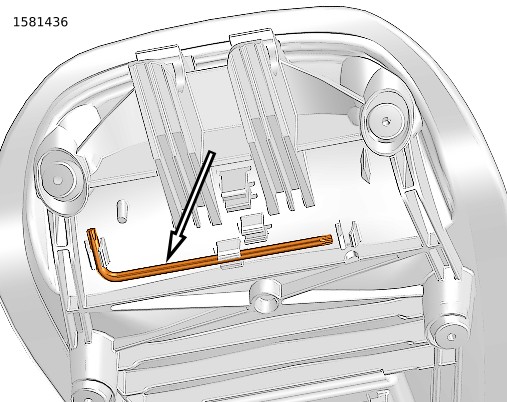

Figura 3. Herramienta de ajuste del faro delantero (si está equipado)

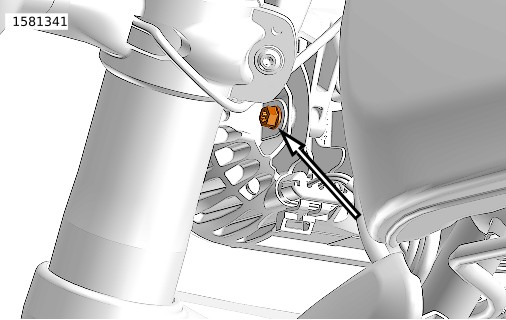

Figura 4. Tornillo de ajuste del faro delantero: RH1250S (se muestra el lado izquierdo)
| 1 | Pantalla del Velocímetro |
| 2 | Presilla (3) |
| 3 | Ranura (3) |
| 4 | Tornillo de ajuste (2) |

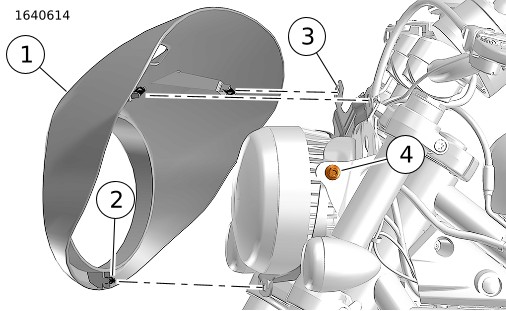

Figura 5. Tornillo de ajuste del faro delantero: RH975S (se muestra el lado izquierdo)
Reemplazo del faro delantero
El faro delantero no contiene bombillas que se puedan reemplazar. Se debe reemplazar todo el conjunto si falla. Consulte a un Harley-Davidson distribuidor para obtener servicio.
