Widgets er små tilpassbare skjermbilder som lar føreren se og velge ytterligere informasjon på Instrumentmodul (IM) . Widgets kan tilpasses gjennom innstillingsmenyen på IM . Widgets kan endres ved hjelp av markør/valg-bryteren på Kontrollmodul på høyre side (RHCM) . Venstre valg går gjennom aktiverte widgets på venstre side av IM , høyre valg går gjennom aktiverte widgets på høyre side av IM . Se Bruk → Instrumenter .
MERK
Venstre og høyre widgets vil som standard stå tomme hver gang du bruker OFF/RUN-bryteren.
Varsel

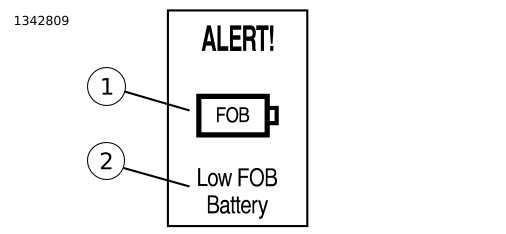

Se Figur 1 . Varsel-widgeten viser informasjon gjeldende spesifikke feil på kjøretøyet. Varsel-widgeten viser et varselikon som matcher den lysende indikatorlampen og varselbeskrivelsen, som gir deg mer informasjon om den aktuelle feilen.
| 1 | Varselikon |
| 2 | Varselbeskrivelse |
Figur 1. Varsel-widget
Tabell 1. Varslings-widget-visninger
Widget | Widget-tekst | Årsak | Handling |
|---|---|---|---|
 | Varsel – Avstengningsvarsel | Fremdrift vil starte deaktiveringssekvens | Ta kontakt med forhandler. |
Varsel – HV frakoblet | Høyspenningstilkoblingsproblem | Ta kontakt med forhandler. | |
Varsel – Motorfeil | Feil på motor eller inverter | Ta kontakt med forhandler. | |
Varsel – RESS-feil | intern Oppladbart energilagringssystem (RESS) -feil | Ta kontakt med forhandler. | |
Varsel – Feil under lading av sykkel | RESS for lavt til å få fremdrift | Lad motorsykkelen | |
 | Varsel – Ladefeil | generell Innebygget lader (OBC) -feil | Ta kontakt med forhandler. |
Varsel – RESS alvorlig ute av balanse | RESS har alvorlig ubalanse | Ta kontakt med forhandler. | |
Varsel – Sidestøtten er ikke trygg | Feil på sidestøttesensoren | Ta sidestøtten ned og opp igjen. Hvis feilen vedvarer, må du kontakte en forhandler | |
Varsel – Fremdrift hemmet | Generell feil | Ta kontakt med forhandler. | |
 | Varsel – 12 V Feil på batteri | 12 V -batteriet må byttes | Ta kontakt med forhandler. |
Varsel – 12 V Svakt batteri | 12 V -batteriet må byttes | Ta kontakt med forhandler. | |
Varsel – 12 V Batteri frakoblet | 12 V -batteriledningene er løse eller koblet fra | Ta kontakt med forhandler. | |
Varsel – Lastproblem | 12 V -batterifeil | Ta kontakt med forhandler. | |
Alert – For høy OBC-temperatur | OBC -overoppheting | Skru av motorsykkelen, og la den kjøle seg ned | |
Varsel – Lav ladning | Lav Status for lading (SOC) | Lad motorsykkelen | |
 | Varsel – Feil på kjølepumpe | Kjølepumpefeil. | Ta kontakt med forhandler. |
 | Ingen fjernkontroll | Ingen tilordnet fjernkontroll oppdaget | Sørg for at en tilordnet fjernkontroll er innen rekkevidde |
 | Svakt batteri i fjernkontrollen | Svakt batteri i fjernkontrollen | Skift ut batteriet i fjernkontrollen |
Kjøremodus
Se Figur 2 . Kjøremodus-widgeten viser de syv tilgjengelige kjøremodusikonene, fire forhåndsinnstilte (1,2,3,4) og tre egendefinerte (5). Gjeldende valgbare kjøremoduser vises i farger, deaktiverte kjøremodusikoner er grå, og aktiv kjøremodus er markert.
Kjøremoduser
- Sport: Gir deg motorsykkelens fulle potensial for en ytelsesorientert kjøreopplevelse.
- Road: Gir deg balansert ytelse blandet med teknologi for daglig bruk.
- Rekkevidde: En kombinasjon av innstillinger som gir deg jevn kjøring for å få mest ut av en ladning.
- Regn: Jevn akselerasjon med større grad av antispinn, som gir føreren trygghet under dårlige kjøreforhold. Dette er i tillegg en passende innstilling for at føreren kan bli kjent med motorsykkelen.
- Custom A, Custom B, Custom C: Det er tre kjøremoduser som kan tilpasses. Når du konfigurerer en egendefinert kjøremodus, kan du justere kraft, regenerering og gassrespons. Se Bruk → Instrumenter → Innstillingsmeny: Kjøremodus .
| 1 | Sportsmodus |
| 2 | Veimodus |
| 3 | Rekkeviddemodus |
| 4 | Regnmodus |
| 5 | Tilpassede kjøremoduser |
Figur 2. Kjøremodus-widget
Kraft/dreiemoment
Se Figur 3 . Kraft-/dreiemoment-widgeten viser informasjon om kraft og dreiemoment gjeldende den nåværende kjøremodusen. Kraft-/dreiemoment-widgeten viser gjeldende kjøremodus (2), maksimalt tilgjengelig kraft (1) og maksimalt tilgjengelig regenerering (3).
| 1 | Maksimal tilgjengelig kraft i gjeldende kjøremodus |
| 2 | Gjeldene kjøremodus |
| 3 | Maksimal tilgjengelig regenerering i gjeldende kjøremodus |
Figur 3. Kraft-/dreiemoment-widget
Rekkevidde

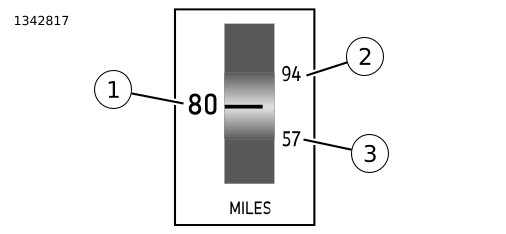

Se Figur 4 . Rekkevidde-widgeten viser estimert gjenværende rekkevidde (1), maksimalt estimert rekkevidde (2) og minimum estimert rekkevidde (3) basert på gjeldende kjøreatferd.
| 1 | Beregnet rekkevidde |
| 2 | Maksimum beregnet rekkevidde |
| 3 | Minimum beregnet rekkevidde |
Figur 4. Rekkevidde-widget
Temp
Se Figur 6 . Temperatur-widgeten viser RESS temperatur (1), motorkontrolltemperatur (2) og motortemperatur (3).
| 1 | RESS -temperatur |
| 2 | Motorkontrolltemperatur |
| 3 | Motortemperatur |
Figur 6. Temperatur-widget
Tripp

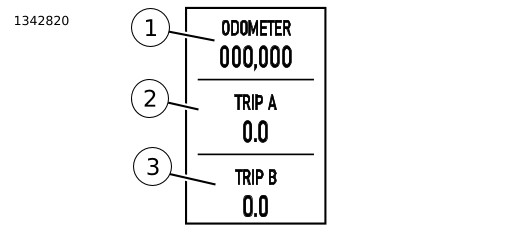

Se Figur 7. Tur-widgeten viser kilometerteller (1) og kjørelengde for tur A (2) og tur B (3). Trip-widgeten kan også konfigureres fra innstillingsmenyen til å vise tur K.
| 1 | Kilometerteller |
| 2 | Tripp A |
| 3 | Tripp B |
Figur 7. Trip-widget
Bluetooth
For å kunne dra nytte av Bluetooth-funksjoner som navigasjon, mediaskjerm og -kontroller, må telefonen pares via H-D Connect-mobilappen.
Når systemene er paret, vil Bluetooth-widgeten vise tilkoblingsstatus for mobilen, enhetsnavn og enhetens batteriprosent.
Navigasjon
Navigasjons-widgeten er ment å skulle hjelpe deg mens du kjører. Bruk alltid eget skjønn og legg merke til de faktiske veiforholdene når du kjører. Under enkelte forhold kan det hende at informasjonen i navigasjons-widgeten er ufullstendig, feil eller foreldet. Veiforhold, trafikkregler og restriksjoner (som forbud mot venstresving, stengte gater, enveiskjørte gater, omkjøringer på grunn av veiarbeid og så videre) kan endres hele tiden. Før du følger en anvisning fra widgeten, må du kontrollere at det både er trygt og lovlig å følge anvisningen.
Parker om nødvendig kjøretøyet hvis det er vanskelig å følge ruteveiledningen eller hvis du må programmere en ny rute.
Programmer og gå gjennom navigasjonsruter mens kjøretøyet står stille. Følg disse trinnene for å laste inn navigasjonsinstruksjoner.
| 1. | Sjekk at H-D-mobilappen er i riktig tilstand før paring. a. Apple: H-D-appen må være lukket før paring. b. Android: H-D-appen må være åpen før paring. | |
| 2. | Kontroller at telefonen er koblet til Livewire-instrumentmodulen via Bluetooth (Bluetooth-ikonet lyser blått). | |
| 3. | Velg navigasjonsprogrammet på skjermen. Det er normalt at det står "No Nav" i displayet før en rute lastes over i instrumentet. | |
| 4. | Åpne H-D-mobilappen på telefonen. | |
| 5. | Velg en rute eller et interessepunkt, og klikk på handlingsboksene: Take Me There (ikke «Send to bike»), så Continue , Start og til slutt Let’s Ride a. Sving for sving-navigasjon (TBT) skal være aktivert i appen og dukke opp på skjermen, der det tidligere sto «No Nav». b. Hvis navigasjonen ikke sendes til instrumentet, lukker du appen, åpner den på nytt og gjentar trinn 3. |
Du bør planlegge og gjennomgå ruten før du kjører.

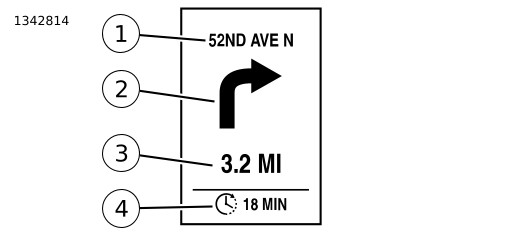

Se Figur 8. Navigasjonswidgeten viser sving for sving-navigasjonsinformasjon som er angitt i den tilkoblede enheten ved hjelp av H-D-mobilappen. Denne informasjonen inkluderer gatenavn (1), ikon for neste handling (2), avstand til neste handling (3) og tidsinformasjon (4) (enten ankomsttid eller reisevarighet).
| 1 | Gatenavn |
| 2 | Neste handling |
| 3 | Avstand til neste handling |
| 4 | Tidsinformasjon |
Figur 8. Navigasjons-widget
Tabell 2. Navigasjonsikoner
IKON | BESKRIVELSE |
|---|---|
 | Start |
 | Fullfør |
 | Avsluttet |
 | Pause i navigasjon |
 | Navigasjon avbrutt |
 | Mangler signal |
 | Uidentifisert |
 | Rett frem |
 | Sving til venstre |
 | Sving til høyre |
 | Svakt til venstre |
 | Svakt til høyre |
 | Hardt til venstre |
 | Hardt til høyre |
 | U-sving til venstre |
 | U-sving til høyre |
 | Hold til venstre |
 | Hold til høyre |
 | Hold deg i midten |
 | Kjør inn på motorveien til høyre |
 | Kjør inn på motorveien til venstre |
 | Hold til venstre på motorveien |
 | Hold til høyre på motorveien |
 | Kjør av motorveien til venstre |
 | Kjør av motorveien til høyre |
 | Til venstre i rundkjøring(1) |
 | Til høyre i rundkjøring(1) |
 | Ferge |
(1) Nummeret i midten av ikonet viser til hvilken avkjørsel du skal ta, fra innkjøringen i rundkjøringen.
Musikk

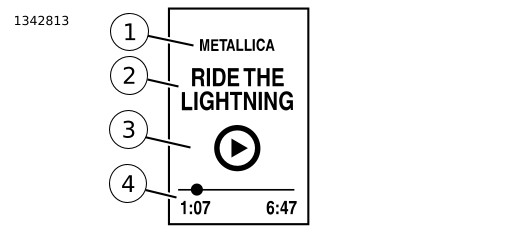

Se Figur 9 . Musikk-widgeten viser musikkinformasjon fra en tilkoblet enhet. Denne informasjonen inkluderer artistnavn (1), sangtittel (2), spill/pause-ikon (3) og enten et spillehode eller albumtittel (4).
MERK
Må brukes med en tilkoblet enhet gjennom tilkoblede hodetelefoner.
Integrasjon med håndkontroller (spill, pause, volum osv.) er bare tilgjengelig via H-D-mobilappen.
| 1 | Artistnavn |
| 2 | Sangnavn |
| 3 | Spill/pause-ikon |
| 4 | Spilleposisjon/album |
Figur 9. Lyd-widget
Telefon
Se Figur 10. Telefon-widgeten viser gjeldende samtalestatus (1), innringer-ID eller telefonnummer (2) og ikonet for å svare med hodetelefoner (3) (hvis du er tilkoblet en telefon som støttes).
MERK
Må brukes med en tilkoblet enhet gjennom tilkoblede hodetelefoner.
Innkommende anrop må besvares via kontrollene på et tilkoblet headsett.
| 1 | Anropsstatus |
| 2 | Innringers-ID/-telefonnummer |
| 3 | Svar med hodetelefoner |
Figur 10. Telefon-widget
Ladning
Se Figur 11. Lade-widgeten viser estimert gjenværende tid til fulladet (1).
| 1 | Beregnet tid til full lading |
Figur 11. Lade-widget
