Innstillingsmeny
ADVARSELStill volumnivåene og andre kontroller på lydenheter og elektroniske enheter før du begynner å kjøre. Distraksjoner kan føre til at du mister kontrollen, noe som kan sette liv og helse på spill. (00088b)
Se Figur 1 . Innstillingsmenyen viser menyene som brukes for å stille inn kjøremodus, utseende, system, widgets og brukerinnstillinger.
MERK
For å utnytte funksjoner fullt ut og minimere forstyrrelser når du er på veien, konfigurerer du systemet med dine personlige innstillinger før du kjører.
Etter at fremdrift har blitt aktivert deaktiveres innstillingsmenyen og berøringsskjermfunksjoner.
Tabell 1. Innstillinger hovedmeny
Trykk | Resultat |
|---|---|
[Innstillinger]
 | Konfigurer innstillinger for instrumentmodul. Gjør dette før du kjører motorsykkelen. |
Tilgjengelige valg: KJØREMODUS, UTSEENDE, SYSTEM, TILPASSE WIDGETS, BRUKERINNSTILLINGER. |
KJØREMODUS
Tabell 2. Innstillingsmeny: Kjøremodus
Trykk | Resultat |
|---|---|
[KJØREMODUS] | Lar deg aktivere og deaktivere tilgjengelige kjøremodus og konfigurering av tre egendefinerte kjøremodus. |
Valg av forhåndsinnstilte kjøremodus: Valg av forhåndsinnstilte kjøremodus: Aktivere/deaktivere, kopier+rediger.(1) | |
Valg av egendefinerte kjøremodus: Aktivere/deaktivere, power-bryter, regen-bryter, gassbryter, antispinninnstilling (høy, medium, lav)(2, 3) |
(1) Valg av kopier+rediger kopierer valgt kjøremodus til et valgt egendefinert kjøremodusalternativ, og lar føreren bygge en egendefinert kjøremodus ved å bruke en forhåndsinnstilling som utgangspunkt.
(2) Power-glidebryteren justerer hvor mye samlet strøm som er tilgjengelig i egendefinert kjøremodus. Regen-glidebryteren justerer hvor mye regen som er tilgjengelig i egendefinert kjøremodus. Gassbryteren justerer intensiteten på gassresponsen føreren føler i egendefinert kjøremodus.
(3) Antispinn-nivå justerer hvor mye tap av veigrep på bakhjulet systemet vil tillate. Innstillingen HIGH tillater et høyt nivå av veigrepstap, som er det laveste nivået av antispinn. Innstillingen MEDIUM (MED) tillater et middels nivå av veigrepstap, som er et moderat nivå av antispinn. Innstillingen LOW tillater et lavt nivå av veigrepstap, som er det høyeste nivået av antispinn. Antispinnjustering påvirker ikke ytelsen av det trekkmomentbaserte antispinnsystemet eller ABS-funksjoner.
UTSEENDE
Tabell 3. Innstillingsmeny: Appearance (Utseende)
Trykk | Resultat |
|---|---|
[UTSEENDE] | Konfigurer innstillinger for instrumentmodul. |
Tilgjengelige valg:
SPEEDOMETER STYLE (DIGITAL/ANALOG), AUTO BRIGHTNESS (on/off), BRIGHTNESS-glidebryter.
|
SYSTEM
Tabell 4. Innstillingsmeny: System
Trykk | Resultat | |
|---|---|---|
[System] | Konfigurer innstillinger for instrumentmodul. Gjør dette før du kjører motorsykkelen. | |
Tilgjengelige valg: BLUETOOTH CLOCK LOCALIZATION ABOUT | ||
BLUETOOTH: (H-D-appen må være installert på telefonen for å kunne bruke denne funksjonen) |
| |
CLOCK: |
| |
LOKALISERING: |
| |
OM: |
| |
Oppdatere programvare
| 1. | Sjekk programvareversjonen. a. Tabell 4 INNSTILLINGER> SYSTEM> OM> PROGRAMVARE. Denne menyen vil vise gjeldende programvareversjon på IM . b. Se etter den nyeste programvareversjonen. Se nettstedet: Se: www.H-D.com/infotainment-support. | |
| 2. | Oppdater programvare. a. Last ned den nyeste programvareversjonen til USB-C-enhet. Se nettstedet: Se: www.H-D.com/infotainment-support. b. Pakk ut filen du lastet ned for å få tilgang til gpg-filen. Gpg-filen må være i rotkatalogen av Universal seriebuss type-c (USB-C) (USB-C) -stasjonen for at instrumentmodulen skal kunne finne den. Det skal kun være én gpg-fil på rotkatalognivå. c. Se Din motorsykkel → De viktigste kontrollene og servicekomponenter → Kontroller og servicekomponenter . Koble USB-C-stasjonen til motorsykkelen. d. Tabell 4 INNSTILLINGER> SYSTEM> OM> FABRIKKALTERNATIVER. Velg OPPDATER PROGRAMVARE. e. La oppdateringen fullføres. f. Ta ut USB-C-stasjonen. |
TILPASNING AV WIDGETS
Sjekk Bruk → Widgets for å få vite mer om widget-funksjoner.
Tabell 5. Innstillingsmeny: Tilpasning av widgets
Trykk | Resultat | |
|---|---|---|
[TILPASNING AV WIDGETS] | Tilgjengelige valg: VARSEL KJØREMODUS STRØM REKKEVIDDE BATTERI TEMP TRIP BLUETOOTH NAVIGASJON LYD TELEFON LADING | |
VARSLING: |
| |
KJØREMODUS: |
| |
STRØM: |
| |
REKKEVIDDE: |
| |
BATTERI: |
| |
TEMPERATUR: |
| |
TRIPTELLER: |
| |
BLUETOOTH: |
| |
NAVIGASJON: |
| |
LYD: |
| |
TELEFON: |
| |
LADING: |
| |
BRUKERINNSTILLINGER
Tabell 6. Innstillingsmeny: Brukerinnstillinger
Trykk | Resultat |
|---|---|
[BRUKERINNSTILLINGER] | Tilgjengelige valg:
SMALL DISPLAY INFO, BATTERY BAR OPTIONS, CHANGE
Personlig identifikasjonsnummer (PIN)
,
PIN
DISPLAY.
|
Alternativer for: | INFO PÅ LITEN SKJERM(1)
|
BATTERY BAR OPTIONS
| |
ENDRINGPIN | |
PIN DISPLAY
(SHOW/TEMP/HIDE)
|
(1) Liten skjerm refererer til kilometertellervisning.
Ladestatus/rekkeviddemåler
MERK
Faktisk rekkevidde vil variere avhengig av kjørevaner, værforhold og utstyrsforhold.
Se Figur 1 . Ladestatusen og rekkeviddemåleren viser ladestatusen til det oppladbare energilagringssystem (RESS) og beregnet gjenværende rekkevidde.
Speedometer
ADVARSELTilpass farten til veien og forholdene, og kjør aldri over fartsgrensen. For stor fart kan føre til at du mister kontrollen over motorsykkelen, noe som kan sette liv og helse på spill. (00008a)
Se Figur 1 . IM viser hastigheten i miles per time (mph, USA-modeller) eller kilometer per time (km/t, internasjonale modeller). IM kan konfigureres til å registrere enten miles per time eller kilometer per time i innstillingsmenyen.
Instrumentbelysningen endres i forhold til lyset i omgivelsene, som når du kjører gjennom en tunnel.
Klokke
Se Figur 1 . Klokken viser nåværende tid i 12- eller 24-timers format. Innstillingsmenyen brukes for å stille inn tiden og velge 12- eller 24-timers format.
Kilometerteller
Hvis du trykker på trippbryteren med AV/START-bryteren i en av posisjonene, vil det aktivere kilometertellervisningen.
Se Figur 1 . Kilometertellervinduet har også følgende visninger du kan velge:
- Kilometerteller
- Trippteller A
- Trippteller B
- Tripteller K
Trykk på og slipp trippbryteren for å bla gjennom displayene.
Tripteller A, B og K
Se Figur 1 . For å sjekke kjørelengde eller tilbakestille kilometertelleren må AV/START-bryteren stå i AV-stilling. Trykk på trip-bryteren og slipp til du får opp ønsket tripteller. A, B eller K til venstre på kilometertelleren viser hvilken tripteller du har valgt.
MERK
Trip K (nøkkel på) tilbakestilles hver gang AV/START-bryteren settes i posisjonen RUN (kjør) hvis mer enn fem minutter har gått siden kjøretøyet har blitt slått av.
Hvis du vil nullstille en tripteller, må du ha den (A eller B) i displayet. Trykk på TRIP-bryteren og hold i omtrent ett sekund. Tripptelleren tilbakestilles til null.
Fremdriftslås
Se Figur 1 . Sykkelen er utstyrt med fremdriftslås (23). Dette er vilkår som må tilfredsstilles før fremdrift kan aktiveres. Fremdriftslåsvarsler vises på IM når vilkårene for fremdrift ikke er tilfredsstilt.
Fremdriftslåsmeldinger inkluderer: CALL SERVICE, UNPLUG TO RIDE, PRESS RUN, WAIT - NOT READY, UNLOCK FORK, RAISE SIDE STAND, RELEASE TWIST GRIP og PRESS START.
Widgets
Se Figur 1 . Widgets kan vises på venstre og høyre side (2 og 26) av IM . Hver valgbare widget viser unike tilleggsopplysninger på IM .
Se Bruk → Widgets .

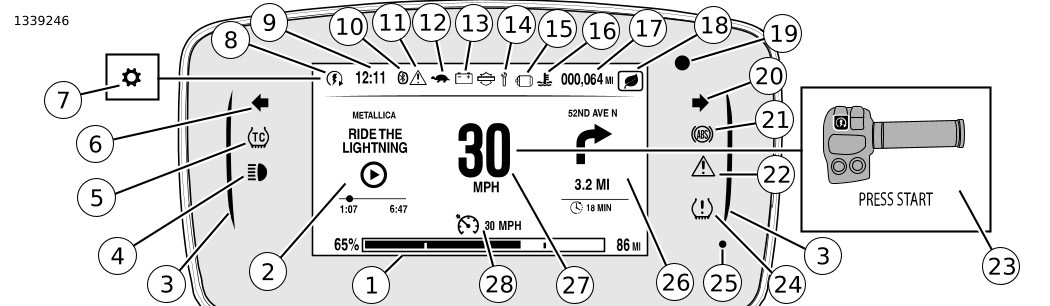

| 1 | Ladestatus/rekkeviddemåler |
| 2 | Venstre widget |
| 3 | Sidestag |
| 4 | Fjernlys |
| 5 | Antispinn |
| 6 | Venstre blinklys |
| 7 | Innstillinger |
| 8 | Fremdrift aktivert |
| 9 | Klokke |
| 10 | Bluetooth |
| 11 | EV-varsel |
| 12 | Begrenset fremdrift |
| 13 | Utlading av 12V-batteriet |
| 14 | Ikke i bruk |
| 15 | Indikatorlampe for feilfunksjon (MIL) |
| 16 | Kjølevæsketemperatur |
| 17 | Kilometerteller |
| 18 | Kjøremodus |
| 19 | Lyssensor (ikke en indikator) |
| 20 | Høyre blinklys |
| 21 | Blokkeringsfrie bremser (ABS) |
| 22 | EV-feil |
| 23 | Fremdriftssperre |
| 24 | Ikke i bruk |
| 25 | Sikkerhet/feil |
| 26 | Høyre widget |
| 27 | Speedometer |
| 28 | Konstantfartholder |
Figur 1. Instrumentmodulvisninger og valg
