Mostrar mapa

NOTA

Vea Figura 1. Cuando el Icono de indicador de dirección/posición actual (10) se desvanece o destella, indica que hay una señal GPS muy baja. Consulte la información de GPS en esta sección.

1.	Pantalla de inicio: a. Navegue: Inicio > Navegación.
2.	Control manual del lado izquierdo: a. Pulsación breve en Inicio: cambia entre la pantalla actual y la pantalla de inicio. b. Pulsación larga en Inicio: cambia a la pantalla de salto rápido.
3.	Reconocimiento de voz: a. Presione Reconocimiento de voz en el control de la mano izquierda. b. Diga Mostrar mapa en el micrófono.
4.	Salto rápido: a. Pulsación larga en Inicio: cambia a la pantalla de salto rápido.

Algunos de los aspectos más destacados de la pantalla de mapa son:

Búsqueda: se usa para buscar, encontrar y seleccionar un destino, ruta, recorrido u otra ubicación que se pueda usar en la navegación.
Menú: seleccione el menú para mostrar las opciones de mapa y navegación y sus parámetros.
Campos de datos: seleccione el campo de datos izquierdo o derecho para cambiar la información que se muestra en estos campos.
Indicación de la próxima curva: muestra la distancia, información de giro y un icono de repetición que repetirá el último aviso de voz de navegación.

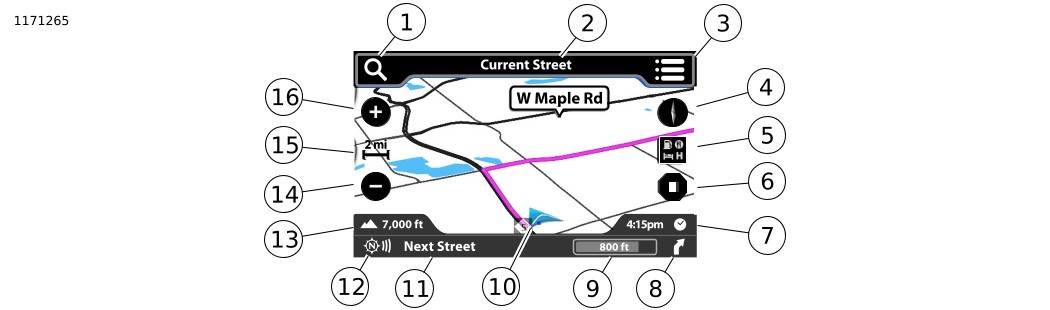

1	Búsqueda
2	Calle actual
3	Menú
4	Ajuste de brújula del mapa
5	Servicios de carretera
6	Detener o pausar ruta, omitir waypoint
7	Campo de datos der.
8	Próxima maniobra de curva
9	Distancia hasta la próxima curva
10	Ícono de indicador de dirección/posición actual
11	Próxima maniobra de calle
12	Repetir la instrucción de voz
13	Campo de datos izq. (o fuente de audio actual)
14	Alejamiento
15	Escala del mapa
16	Acercamiento

Figura 1. Mapa de navegación

Cambiar la configuración de mapa

La configuración del mapa le permitirá al usuario seleccionar de una lista para establecer el aspecto de la pantalla. Las funciones pueden activarse, desactivarse o ajustarse.

NOTA

* El asterisco denota la configuración predeterminada del sistema.

1.	Navegue: Inicio > Navegación.
2.	Seleccione: Menú.
3.	Seleccione: Configuración.
4.	Iconos de PDI: Marque los elementos de los PDI que quiere visualizar en el mapa.
5.	Ver mapa: 2D norte*, encabezado 2D, 3D.
6.	Acercamiento automático: apagado*, cerca, normal, lejos. a. Cuando se habilita el acercamiento automático, el sistema de navegación acercará la imagen del mapa automáticamente a medida que el vehículo se aproxime a las ubicaciones predeterminadas. Cuando se aleje de dicha ubicación, el sistema de navegación se achicará automáticamente hasta el nivel de acercamiento Cerca/Normal/Lejos seleccionado por el motociclista. Cuando no esté habilitado, el nivel de acercamiento del mapa quedará fijo en la última configuración del motorista, independientemente de las ubicaciones actuales o las que se van aproximando a lo largo de la ruta.
7.	Mensajes de nav.: ACTIVADOS/DESACTIVADOS. a. Mensajes de orientación del audio.
8.	Calle actual: ACTIVADO*/DESACTIVADO. a. Muestra la calle actual en la parte superior del mapa.
9.	Siguiente Street Bar: ACTIVADO*/DESACTIVADO. a. Muestra el siguiente giro en la parte inferior del mapa.
10.	Guía de carril: ACTIVADO*/DESACTIVADO. a. Muestra flechas de guía de carril a lo largo de la ruta resaltada. Cuando se debe girar en una carretera de varios carriles, el mapa muestra flechas naranja brillante para sugerir los carriles correctos. Se muestran las representaciones gráficas de las señalizaciones e intersecciones.
11.	Barra de información de audio: ACTIVADO/DESACTIVADO*. a. Muestra la fuente de audio actual en la parte inferior del mapa.
12.	Campos de datos izquierdo y derecho: ACTIVADO*/DESACTIVADO. Muestra los campos de datos de las alas izquierda y derecha.
13.	Velocidad y flujo: ACTIVADO*/DESACTIVADO. Muestra los colores de sobreimpresión de tráfico en el mapa.
14.	Indicaciones: ACTIVADO*/DESACTIVADO.
15.	Vista del cruce: ACTIVADO*/DESACTIVADO.
16.	Terreno en 3D: ACTIVADO*/DESACTIVADO.
17.	Edificios en 3D: ACTIVADO*/DESACTIVADO.
18.	Servicios de carretera: habilitado o deshabilitado. a. Esto ayuda al conductor a identificar qué servicios están disponibles en las próximas salidas de la carretera a lo largo de su ruta. Esto también identifica qué salida utilizar.
19.	Icono de motocicleta: Blue Arrow, Electra Glide, Road Glide o Street Glide. a. Muestra la posición de la motocicleta en el mapa.
20.	Restaurar valores predeterminados: seleccionar Sí restablece el menú a los valores predeterminados de fábrica y vuelve a la parte superior del menú.

Cambiar la configuración de Nav.

La configuración del mapa permite al usuario seleccionar de una lista para establecer el aspecto de la pantalla.

La configuración de Nav permite al usuario seleccionar de una lista para establecer cómo el motor de NAV realiza búsquedas, cálculos de ruta y muestra los resultados.

NOTA

* El asterisco denota la configuración predeterminada del sistema.

1.	Navegue: Inicio > Navegación.
2.	Seleccione: Buscar.
3.	Seleccione: Configuración.
4.	Área de la búsqueda: a. Cerca mío* b. Alrededor de la ubicación c. Cerca del destino d. A lo largo de una ruta
5.	Seleccione preferencias: a. Más rápido* b. Más corto c. Sinuoso d. Escénico
6.	Clasificar preferencias: a. Relevancia* b. Distancia c. Por orden alfabético
7.	Ida y vuelta: NOTA Solo un destino único es compatible con la opción Ida y vuelta. El icono está deshabilitado cuando el enrutamiento está activo. Si se selecciona Ida y vuelta, se guarda la Ubicación como punto de retorno cuando se presiona Ir. a. ENCENDIDO/APAGADO
8.	Rutas alternativas: a. Diferentes tipos* b. Mismo tipo c. OFF (apagado)
9.	Evitar: a. Autovías b. Autopistas de peaje c. Ferries d. Túneles e. Datos en proceso (DEP) f. Coche/tren g. Carreteras sin asfaltar h. Restricción estacional i. Fronteras
10.	Restaurar valores predeterminados: a. Yes (sí) o No (no).

Cambiar campo de datos

Navegue: Inicio > Navegación.

Seleccione: Campo de las alas izquierda o derecha.

Vea Navegación → Mapa → Opciones del campo de datos. Elija una opción de la lista para visualizar en el campo. Muchas de las configuraciones de los campos de datos (tales como Tiempo hasta vía o Distancia para llegar) solo son relevantes durante una ruta activa.

Tabla 1. Opciones del campo de datos

OPCIONES DEL CAMPO DE DATOS
Distancia para llegar	Hora de llegada	Reloj
Velocidad actual	Elevación	Precisión del GPS
Encabezado	Tiempo en mov.	Velocidad media general
Límite de velocidad	Tiempo detenido	Temperatura
Tiempo restante	Tpo hasta próx giro	Tiempo hasta vía
Tiempo total	A distancia

Menú opciones de navegación del mapa

1.	Navegue: Inicio > Navegación.
2.	Seleccione: Menú.

NOTA

* El asterisco indica si la ruta está activa y se muestra la opción.

Las siguientes opciones están disponibles:

Detener*
Pausa*
Omitir Waypoint*
Ubicación
Maniobras
Destino*
Clima
Tráfico
Precios del comb

Preferencias de ruta y evitados

Se selecciona Preferencias de ruta si el usuario busca un tipo específico de carretera o camino para el cálculo de su ruta: Escénico, más rápido, más corto, sinuoso.

También se pueden hacer selecciones para evitar tipos específicos de carreteras o rutas durante un cálculo, tal como: Autovías, autopistas de peaje, ferries, túneles, datos en proceso (IPD), automóvil/tren, carreteras sin asfaltar, restricciones estacionales, fronteras.

1.	Navegue: Inicio > Navegación.
2.	Seleccione: Buscar.
3.	Seleccione: Configuración.

Acercamiento automático

El acercamiento automático puede configurarse de una de cuatro formas cuando el mapa de la pantalla táctil del motociclista se acerca a su ubicación predeterminada.

1.	Navegue: Inicio > Navegación.
2.	Seleccione: Menú.
3.	Seleccione: Configuración.
4.	Seleccione Acercamiento automático a la opción deseada: a. APAGADA: El acercamiento automático está inhabilitado. b. Cercano: regresará a una escala limitada. c. Normal: regresará a una escala media. d. Lejano: regresará a una escala amplia.

Desplazamiento en el mapa: Pantalla táctil

1.	Con el mapa en pantalla, presione en la pantalla táctil. La herramienta de desplazamiento (círculo con flechas) aparece en el mapa. La barra de título muestra el nombre de la calle que se está visualizando.
2.	Desplazamiento: Presione y sostenga la pantalla para desplazarse.
3.	Salto:Presione otra ubicación en el mapa para saltar.
4.	Ir a la ubicación: seleccione el icono en la esquina superior derecha del mapa para dirigir a la ubicación.
5.	Finalizar desplazamiento: seleccione el botón Volver para finalizar el desplazamiento y volver a la posición actual en el mapa.

Desplazamiento en el mapa: Controles manuales

1.	Seleccione: la barra del título superior.
2.	Presione y suelte: Cursor/selección en el control manual del lado derecho.
3.	Seleccione: flecha hacia abajo para activar el desplazamiento.
4.	Seleccione: flecha direccional con el cursor/selección. Presione y sostenga para desplazarse a destino.
5.	Ir a la ubicación: seleccione el círculo central para ir a la ubicación en el mapa.

Selección de un PDI en el mapa

NOTA

Use los controles manuales de desplazamiento de mapa.

Los íconos de los PDI solo son visibles en el mapa a niveles de zoom más cercanos. Vea Cambiar la configuración de mapapara cambiar los tipos de iconos de los PDI que se muestran en el mapa.

1.	Vea Figura 2. Desplazamiento: icono de PDI en el mapa. Haga un acercamiento al icono.
2.	Consulte la Tabla 2.Seleccione: ubicación del PDI en el círculo. La radio calcula una ruta hasta el PDI seleccionado. Si hay varios PDI en la misma ubicación, el sistema lo guiará con una lista de PDI.
3.	Seleccione: icono de la opción para mostrar más opciones de PDI. De lo contrario, seleccione Ir para comenzar la ruta.

Figura 2. Punto de interés en el mapa

Tabla 2. Íconos de PDI

ÍCONO	DESCRIPCIÓN
	Cajeros automáticos/bancos
	Servicios automotrices
	Aeropuerto
	Cafetería
	Servicios comunitarios
	Entretenimiento
	Gasolineras
	Harley-Davidson
	Salud y belleza
	Salida de carretera
	Hospital
	Hotel/Moteles
	Otro
	Estacionamiento
	Recreación
	Áreas de descanso
	Restorán
	Compras
	Viajes
