Odspajanje i uklanjanje
| 1. | Uklonite sjedalo. Pogledajte Održavanje i podmazivanje → Sjedalo i stražnje sjedalo. | |
| 2. | Ako je vozilo opremljeno sirenom sigurnosnog sustava, postavite prekidač OFF/RUN (Isključivanje/pokretanje) na RUN (Pokretanje) u prisutnosti uređaja za autentifikaciju bez ruku kako biste deaktivirali sigurnosni sustav. | |
 UPOZORENJEPrvo odspojite negativni (-) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00049a) | ||
| 3. | Pogledajte Slika 1. Otpustite vijak i uklonite negativni (crni) (2) kabel akumulatora s negativnog pola akumulatora. | |
| 4. | Otpustite vijak i uklonite pozitivni (crveni) (1) kabel akumulatora s pozitivnog pola akumulatora. | |
| 5. | Podignite akumulator iz kutije akumulatora u šupljini za spremnik goriva. |
Postavljanje i povezivanje
UPOZORENJEPrvo spojite pozitivni (+) kabel akumulatora. Ako pozitivni (+) kabel dođe u kontakt s uzemljenjem dok je negativni (-) kabel priključen, iskre koje pri tome nastaju mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnom ozljedom. (00068a)
UPOZORENJENe dopustite da pozitivni (+) kabel akumulatora dodiruje tlo dok je negativni (-) kabel priključen. Iskre koje nastaju na taj način mogu uzrokovati eksploziju akumulatora, što može rezultirati smrću ili ozbiljnim ozljedama. (00069a)
NAPOMENA
Ne pretjerujte pri zatezanju vijaka na polovima akumulatora. Koristite preporučeni moment stezanja. Pretjerano zatezanje vijaka polova akumulatora može uzrokovati oštećenje polova akumulatora. (00216a)
| 1. | Pogledajte Slika 1. Stavite potpuno napunjeni akumulator u kutiju akumulatora u šupljini za spremnik goriva s polovima prema naprijed. | |
| 2. | Postavite pozitivni kabel akumulatora (crveni) (2) na pozitivni pol akumulatora. | |
| 3. | Pričvrstite vijak do 7–9 N·m (60–70 in-lbs). | |
| 4. | Postavite negativni kabel akumulatora (crni) (1) na negativni pol akumulatora. | |
| 5. | Pričvrstite vijak do 7–9 N·m (60–70 in-lbs). | |
NAPOMENA Održavajte akumulator čistim i lagano premažite polove vazelinom radi sprječavanja korozije. Ako ne postupite na taj način, može doći do oštećenja polova akumulatora. (00217a) | ||
| 6. | Nanesite tanak sloj vazelina ili materijala za sprječavanje korozije na priključke akumulatora. | |
| UPOZORENJE Nakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b) | ||
| 7. | Postavite sjedalo. Pogledajte Održavanje i podmazivanje → Sjedalo i stražnje sjedalo. |

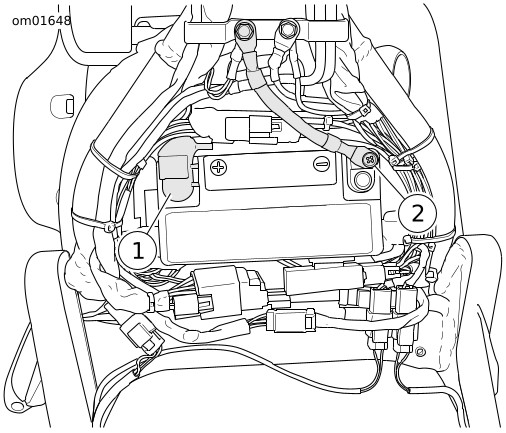

| 1 | Pozitivni kabel akumulatora |
| 2 | Negativni kabel akumulatora |
Slika 1. Baterija
