Posebni alati
| Opis | Broj Dijela | Količina |
|---|---|---|
| MJERAČ NAPETOSTI REMENA | HD-35381-A | 1 |
NAPOMENA
Za mjerenje napetosti uvijek upotrijebite MJERAČ NAPETOSTI REMENA (Broj Dijela:HD-35381-A). Ako se mjerač napetosti ne upotrebljava može doći do labavog remenja. Labavi remenovi mogu zakazati zbog preskakanja zubaca, što uzrokuje nabiranje i pucanje.
Provjera odstupanja:
- U sklopu provjere prije vožnje.
- Prilikom svakog planiranog servisa.
- Prebacite mjenjač u neutralni položaj.
- Kada je motocikl na temperaturi okoline.
- Kada je motocikl u uspravnom položaju ili na nogaru sa stražnjim kotačem na tlu.
- S nenatovarenim vozilom: nema vozača, putnika ni tereta.
UPOZORENJEDa biste spriječili nenamjerno pokretanje motocikla, koje može uzrokovati smrt ili ozbiljne ozljede, prije nego što nastavite izvadite glavni osigurač. (00251b)
- Deaktivirajte sigurnosni sustav. Izvadite glavni osigurač. Pogledajte Održavanje i podmazivanje → Osigurači.

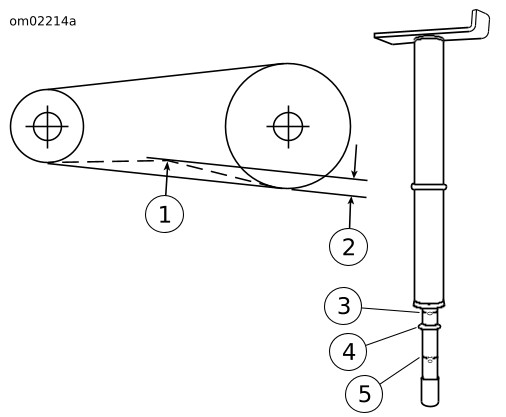

- Pogledajte Slika 1. Izmjerite progib pogonskog remena pomoću MJERAČ NAPETOSTI REMENA (Broj Dijela:HD-35381-A):
- Gurnite O-prsten (4) na oznaku 0 kg (0 lb) (3).
- Postavite ležište remena o donji dio pogonskog remena u sredini između pogonskih remenica (1).
- Pritisnite gumb prema gore tako da se O-prsten spusti do oznake 4,5 kg (10 lb) (5) i držite mirno.
- Izmjerite napetost remena (2) dok čvrsto držite mjerač.
- Ako mjerenje nije unutar specifikacije, obratite se dobavljaču za Harley-Davidson radi servisiranja. Pogledajte Tablica 1.
- Postavite glavni osigurač.
| 1 | Sila od 4,5 kg (10 lb) |
| 2 | 6,4–7,9 mm (1/4–5/16 in) |
| 3 | Oznaka 0 kg (0 lb) |
| 4 | O-prsten |
| 5 | Oznaka 4,5 kg (10 lb) |
Slika 1. Progib remena
Tablica 1. Odstupanje pogonskog remena: FXSE
MODEL | NAPETOST | |
|---|---|---|
in | mm | |
FXSE | 1/4 – 5/16 | 6,4-7,9 |
