Pogledajte Slika 2. Motocikl ima sljedeća tri osigurača za zaštitu električnih sustava.
Glavni osigurač: Osigurač od 40 A (1) koji štiti sve krugove uključujući one koji su zaštićeni osiguračem akumulatora od 15 A. Kvar tog osigurača uzrokovat će prekid vožnje. Obratite se dobavljaču za Harley-Davidson®.
Osigurač dijelova i pribora: Osigurač od 15 A (2) koji štiti krugove svih ugrađenih dodataka.
Osigurač akumulatora: Osigurač jakosti 15 A (3) koji štiti sve strujne krugove. Ako osigurač akumulatora otkaže dok motor radi, motor će nastaviti s radom i kritični krugovi poput ABS kočnica i dalje će raditi. Međutim, kvar tog osigurača pokrenut će dijagnostički kod. Obratite se dobavljaču za Harley-Davidson®.
Kontrolni modul šasije (BCM) štiti sve ostale električne krugove. BCM prati stanje pojedinačnih krugova, prekida napajanje prema potrebi i resetira krug. Ako zamjenjivanje osigurača ili ponovno uključivanje napajanja ne riješe problem, obratite se ovlaštenom dobavljaču tvrtke Harley-Davidson.
Zamjena osigurača
NAPOMENA
Uvijek upotrebljavajte zamjenske osigurače prave vrste i snage. Upotreba pogrešnih osigurača može uzrokovati oštećenja električnih sustava. (00222a)
| 1. | Uklonite sjedalo. Pogledajte Održavanje i podmazivanje → Sjedalo i stražnje sjedalo. | |
| 2. | Pogledajte Slika 1. Podignite poklopac s bloka osigurača. | |
| 3. | Pogledajte Slika 2. Zamijenite osigurač koji je otkazao novim osiguračem. | |
| 4. | Stavite poklopac na blok osigurača. | |
 UPOZORENJENakon postavljanja sjedala povucite sjedalo prema gore kako biste provjerili je li dobro učvršćeno u svom položaju. Labavo sjedalo tijekom vožnje se može pomaknuti i uzrokovati gubitak nadzora, što može rezultirati smrću ili ozbiljnim ozljedama. (00070b) | ||
| 5. | Postavite sjedalo. Pogledajte Održavanje i podmazivanje → Sjedalo i stražnje sjedalo. |

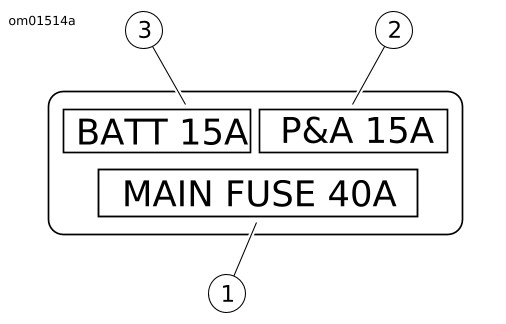

Slika 1. Blok osigurača
| 1 | Glavni |
| 2 | Dijelovi i pribor |
| 3 | Baterija |

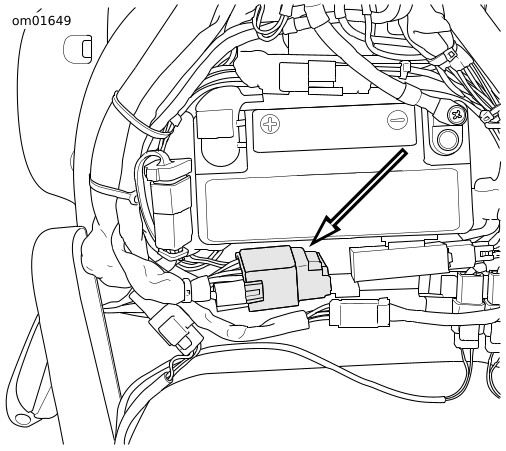

Slika 2. Blok osigurača
