Speciális szerszámok

Leírás	Cikksz	Menny.
BELT TENSION GAUGE (szíjfeszességmérő)	HD-35381-A	1

MEGJEGYZÉS

Mindig BELT TENSION GAUGE (szíjfeszességmérő) (Cikksz:HD-35381-A) szíjfeszességmérőt használjon a szíj belógásának mérésére. A szíjfeszességmérő használatának elmulasztása laza fogasszíjat eredményezhet. Laza szíjnál előfordulhat, hogy „racsnizni” kezd (fogat ugrik a fogasdobon), amitől a szíj szálai károsodnak, a szíj pedig végül elszakad.

Belógás ellenőrzése:

Az indulás előtti ellenőrzés részeként.
Minden kötelező szerviz idején.
A sebességváltó üres fokozatában.
A környezet hőmérsékletének megfelelő hőfokú motorkerékpárnál.
Felállított vagy az oldaltámaszra döntött motorkerékpáron, a hátsó kerékkel a talajon.
Terheletlen motorkerékpáron: nincs motoros, utas, sem rakomány.

FIGYELEM

A továbblépés előtt vegye ki a főbiztosítékot, hogy megelőzze a motor véletlen beindulását, ami súlyos, akár végzetes személyi sérüléshez is vezethet. (00251b)

Hatástalanítsa a riasztórendszert. Vegye ki a főbiztosítékot. Lásd: Karbantartás és kenés → Biztosítékok.
Lásd: Ábra 1. Mérje meg a szíj belógását a BELT TENSION GAUGE (szíjfeszességmérő) (Cikksz:HD-35381-A) szerszámmal.
1. Csúsztassa az O-gyűrűt (4) a 0 kg (0 lb) jelhez (3).
2. Illessze a szíjbölcsőt a fogasszíj aljához a szíjtárcsák (1) között félúton.
3. Nyomja fel úgy a gombot, hogy az O-gyűrű lecsússzon a 4,5 kg (10 lb) jelig (5), és tartsa ebben a helyzetben.
A szíj belógását (2) a szerszámot szilárdan megtartva mérje meg.
Ha a mért érték kívül esik az előírt határokon, forduljon szervizelésért egy Harley-Davidson-márkakereskedéshez. Lásd: Táblázat 1.
Tegye vissza a főbiztosítékot.

1	4,5 kg (10 lb) tömegnek megfelelő erő
2	6,4–7,9 mm (1/4–5/16 in)
3	0 kg (0 lb) jel
4	O-gyűrű
5	4,5 kg (10 lb) jel

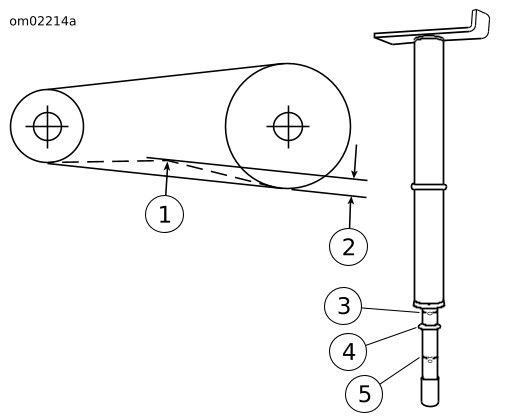

Ábra 1. Szíjbelógás

Táblázat 1. A fogasszíj belógása: FXSE

MODELL	BELÓGÁS
MODELL	in	mm
FXSE	1/4–5/16	6,4–7,9
