ABS-visszajelző
Villog: Lásd: Ábra 1. Az ABS rendszerrel felszerelt motorkerékpárokon az ABS visszajelző (3) a jármű bekapcsolásakor villogni kezd. A villogó visszajelző azt jelzi, hogy a rendszer öndiagnosztikai üzemmódban van. Lásd: Táblázat 1.
Az ABS visszajelző mindaddig villog, amíg a motorkerékpár sebessége meg nem haladja a 5 km/h (3 mph) értéket. Az ABS addig nem működőképes, amíg a lámpa ki nem alszik. Lásd: Első a biztonság! → Blokkolásgátló fékrendszer (ABS).
Folyamatos: A visszajelző folyamatos fénye az ABS hibáját jelzi. Az ABS le van tiltva, és a fékek úgy működnek, mintha nem ABS fékek volnának. A javítás érdekében keressen fel egy Harley-Davidson-márkakereskedést.
Akkumulátor
Lásd: Ábra 1. A töltés visszajelzője (2) az akkumulátor túl magas vagy alacsony töltöttségét jelzi. Lásd: Karbantartás és kenés → Akkumulátor.
Ha a visszajelző nem alszik ki, keressen fel egy Harley-Davidson márkakereskedést.
Motorhiba
Lásd: Ábra 1. A motorhibát jelző lámpa (4) azt jelzi, hogy a motor/motorvezérlő rendszer nem megfelelően működik. A motorhibát jelző lámpa borostyánsárga színű.
A motorhibát jelző lámpa a gyújtás bekapcsolásakor világítani kezd, majd a motor beindulásakor kialszik. Ezen idő alatt a motorvezérlő rendszer egy sor öndiagnosztikai műveletet futtat le. Lásd: Táblázat 1.
Ha a visszajelző égve marad, látogasson el a szervizbe.
Sebességtartó automatika
Lásd: Ábra 1. A sebességtartó automatika ikonja (5) a sebességtartó automatika állapotát jelzi. Lásd: Táblázat 1.
Borostyánsárga: A sebességtartó automatika visszajelzője a sebességtartó automatika bekapcsolt állapotában borostyánsárgán világít.
Zöld: Beállított utazósebesség mellett, ha a motorkerékpár elérte a kívánt sebességet, a visszajelző zölden világít.
Alacsony üzemanyagszint
Lásd: Ábra 1. Az alacsony üzemanyagszint visszajelzője (1) akkor kezd világítani, ha az üzemanyagtartályban az üzemanyagszint a tartalék szint alá csökkent. Az alacsony üzemanyagszintet jelző lámpa borostyánsárga színű. Lásd: Műszaki adatok → Műszaki adatok → Feltöltési adatok.
Az alacsony üzemanyagszintet jelző lámpa akkor alszik ki, ha elegendő az üzemanyag mennyisége, a gyújtáskapcsolót ki-, majd bekapcsolt helyzetbe állította és a motorkerékpár elindult előre. Ha az alacsony üzemanyagszint visszajelzője folyamatosan villog, keressen fel egy Harley-Davidson márkakereskedést.
A riasztórendszer visszajelzője
Lásd: Ábra 1. A riasztórendszer visszajelző lámpája (6) a riasztórendszer élesített állapotát jelzi. Lásd: RIASZTÓRENDSZER → Riasztórendszer.
Ha a lámpa folyamatosan világít, keressen fel egy Harley-Davidson-márkakereskedőt.
| 1 | Alacsony üzemanyagszint |
| 2 | Akkumulátor |
| 3 | ABS (az ABS km/h ikon is látható) |
| 4 | Motorhiba |
| 5 | Sebességtartás |
| 6 | Riasztórendszer |

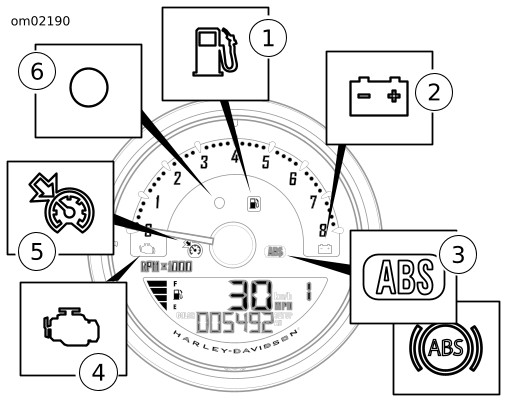

Ábra 1. A kilométeróra felületén található visszajelző lámpák
Táblázat 1. A kilométeróra visszajelző lámpái
IKON | NÉV | FUNKCIÓ |
|---|---|---|
 | ABS | Addig villog, amíg a motor el nem éri a 5 km/h (3 mph) sebességet, és az ABS működésbe nem lép. |
 | Akkumulátor lemerülés | Az akkumulátor túltöltöttségét vagy alultöltöttségét jelzi. |
 | Ellenőrizze motor | Ha a motordiagnosztika elektromos hibát észlelt, világítani kezd. |
 | Sebességtartás automatika | Borostyánsárga: A sebességtartó automatika bekapcsolt állapotában borostyánsárga. Zöld: Beállított utazósebesség mellett, ha a motorkerékpár elérte a kívánt sebességet, zöld. |
 | Alacsony üzemanyagszint | Akkor világít, ha már csak nagyjából 3,1 L (0.8 USgal) üzemanyag maradt a tankban. Tankoljon, amint lehetősége adódik. |
 | Riasztórendszer | A villogó visszajelző lámpa a riasztórendszer élesített állapotát jelzi. |
