Indicateur de vitesse
AVERTISSEMENT
Conduire à des vitesses appropriées à la route et aux conditions existantes, et ne jamais dépasser la limite de vitesse affichée. Une vitesse excessive risque d’entraîner une perte de contrôle du véhicule pouvant causer la mort ou des blessures graves. (00008a)
Voir Figure 1. L’indicateur de vitesse (11) enregistre les milles à l’heure (mi/h) et les kilomètres à l’heure (km/h) de vitesse en marche avant.
Compteur kilométrique, compteur de trajet et compteur de réserve de carburant (F-trip)
AVIS
Ne jamais essayer de trafiquer ni de modifier le compteur kilométrique. Cela est interdit par la loi. Toute falsification ou modification du compteur kilométrique d’un véhicule risque d’entraîner des dommages matériels. (00160a)
Voir Figure 1. La fenêtre du compteur kilométrique (9) dans l’indicateur de vitesse possède cinq affichages. L’affichage par défaut est le compteur kilométrique. Il mesure le nombre de kilomètres (ou de milles) parcourus.
Deux compteurs de trajet séparés enregistrent le kilométrage à partir de la remise à zéro. Utiliser les compteurs de trajet pour mesurer la distance entre deux points ou pour déterminer la consommation de carburant entre deux pleins.
Voir Spécifications → Spécifications : Modèles XB de 2009 → Capacités : XB12Ss, XB12X, XB12XT, XB12XP de 2009 et Spécifications → Spécifications : Modèles XB de 2009 → Capacités : XB9SX, XB12R, XB12Scg de 2009. Le compteur de réserve de carburant (F-trip) est activé automatiquement si le niveau de carburant dans le réservoir tombe en dessous du niveau de réserve de carburant indiqué dans les tableaux. Le compteur de réserve de carburant (F-trip) continue de compter la distance parcourue depuis l’allumage du témoin de niveau bas de carburant. Le F-trip se remet à zéro, après un délai de 3 minutes, lorsque suffisamment de carburant est ajouté pour amener le niveau de carburant au-dessus du niveau de réserve.
  1. Mettre la clé de contact en position marche (ON).
  2. Voir Figure 1. Appuyer sur le bouton de mode (M) (8) pour basculer entre le compteur kilométrique, les compteurs de trajet et l’horloge. La fenêtre d’affichage indique TRIP (trajet) dans les modes de compteur de trajet. Le premier chiffre de la fenêtre indique TRIP 1 ou 2 (trajet).
  3. Remettre à zéro les compteurs de trajet comme suit. Activer le mode de compteur de trajet. Maintenir enfoncé le bouton de remise à zéro (R) (7) pendant 2 ou 3 secondes pour remettre à zéro le compteur de trajet.
Réglage de l’horloge
  1. Mettre la clé de contact en position marche (ON).
  2. Voir Figure 1. Appuyer sur le bouton de mode (M) (8) pour basculer vers l’affichage de l’horloge.
  3. Appuyer simultanément sur les boutons de mode (M) et de remise à zéro (R) pendant 2 secondes ou jusqu’à ce que l’affichage d’horloge clignote.
  4. Appuyer sur le bouton de mode (M) pour régler les heures et sur le bouton de remise à zéro (R) pour régler les minutes.
  5. Après avoir réglé l’heure, appuyer simultanément sur les boutons M et R pour quitter le mode de réglage et lancer le fonctionnement de l’horloge.
Compte-tours
AVIS
Voir la section CONSIGNES D'UTILISATION. Ne pas faire tourner le moteur plus vite que le régime maximum indiqué dans la section FONCTIONNEMENT (zone rouge du compte-tours). Baisser le nombre de tr/min en passant à une vitesse supérieure ou en réduisant les gaz. Ne pas suivre cette consigne risque de provoquer des dommages matériels. (00159a)
Voir Figure 1. Le compte-tours (10) enregistre la vitesse du moteur en tours/minute (tr/min).

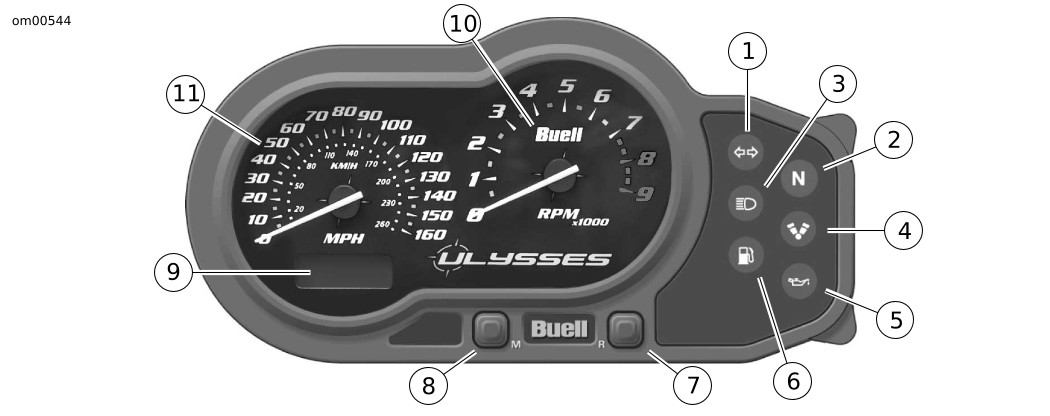

1Voyant de feux de direction droit et gauche
2Voyant de point mort
3Voyant de feu de route
4Témoin de vérification moteur
5Témoin de pression d’huile
6Témoin de niveau bas de carburant
7Bouton poussoir de remise à zéro (R)
8Bouton poussoir de mode (M)
9Affichage de l’horloge et du compteur kilométrique
10Compte-tours
11Indicateur de vitesse
Figure 1. Tableau de bord (modèle Ulysses illustré)
