Ausbau
Die Triple Tail™ Einheit in die Position nach oben bzw. nach hinten drehen. Siehe Betrieb → Triple Tail™.
Siehe Abbildung 1. Den Zündschlüssel in das Sitzschloss einstecken und eine 1/4-Umdrehung nach rechts drehen. Die Rückseite des Sitzes erfassen und zum Heck des Motorrads hin ziehen.
Einbau
Siehe Abbildung 2. Sitz anordnen und nach vorne schieben, um die vordere Lasche (3) in den Schlitz im Rahmen und die vier Sitzhaken (1) in den Aufnahmen im Heckabschnitt eingreifen zu lassen. Prüfen, dass die vordere Lasche im Rahmenschlitz eingreift und dass alle vier Haken in den Heckabschnitt einrasten.
WARNUNGDen Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b)
Fest hinten am Soziussitz andrücken, damit die Sitzverriegelung (2) einrastet. An der hinteren Sitzkante nach oben ziehen, um sicherzustellen, dass die Verriegelung korrekt eingerastet ist.
Abbildung 1. Sitzverriegelung: Ulysses XB12X
| 1 | Sitzhaken |
| 2 | Schlossfalle der Sitzverriegelung |
| 3 | Vordere Lasche |

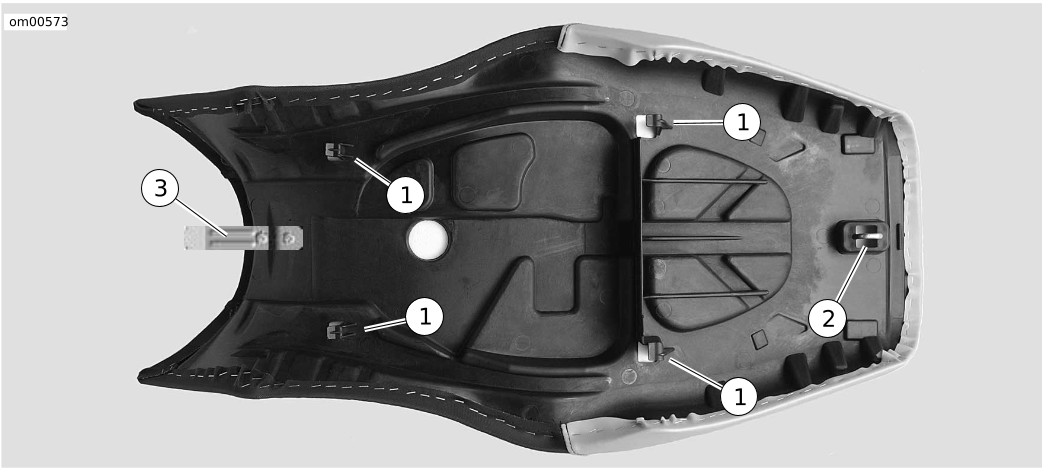

Abbildung 2. Sitzlasche/Haken: Ulysses XB12X
Abbildung 3. Sitzeinbau: Ulysses XB12X
