Generalità
AVVERTENZA
La funzione di accensione automatica del faro anteriore rende il motociclista più visibile agli altri conducenti. Accertarsi che il faro anteriore sia sempre acceso. Il fatto che il pilota non sia molto visibile agli altri automobilisti può causare lesioni gravi o mortali. (00030b)
NOTA
Trascrivere il numero della chiave nello spazio apposito fornito all’inizio di questo manuale. Il numero della chiave è stampato su una etichetta di plastica in dotazione con le chiavi.
Il commutatore a chiave di accensione/del faro anteriore controlla la distribuzione dell’alimentazione all’impianto di accensione e alle luci.
  1. Vedere Figura 1. Girare la chiave in senso orario nella posizione ON (acceso) (5) per avviare la motocicletta.
    2. NOTA
    • Se si lascia a lungo la chiave in questa posizione mentre la motocicletta è parcheggiata, le luci possono scaricare la batteria.
    • Non è possibile estrarre la chiave quando si trova nella posizione ON (acceso).
  2. Vedere Comandi e spie → Strumentazione: Ulysses XB12X → Pannello della strumentazione: modello Ulysses XB12X. Osservare il pannello della strumentazione mentre si esegue l’autodiagnosi. Se le autodiagnosi falliscono, rivolgersi al concessionario Buell.
    1. Le lancette del contagiri e del tachimetro andranno a fondo corsa.
    2. La spia del folle e la spia della pressione dell’olio si accenderanno.
    3. Se l’interruttore di ARRESTO/FUNZIONAMENTO si trova su FUNZIONAMENTO, la spia di controllo del motore si accende per circa 4 secondi. Vedere Comandi e spie → Iniezione: Ulysses XB12X per maggiori informazioni sulla funzione della spia di controllo del motore.
  3. Vedere Figura 1. Girare la chiave in senso antiorario nella posizione OFF (spento) (4) per arrestare la motocicletta.
NOTA
  • La luce posteriore si accenderà quando il commutatore a chiave di accensione/del faro anteriore è su ON (acceso) o su P (parcheggio).
  • Il faro anteriore si accenderà quando il commutatore a chiave di accensione/del faro anteriore è su ON (acceso) e l’interruttore di funzionamento/arresto del motore si trova sulla posizione di FUNZIONAMENTO.
  • La chiave può essere estratta quando si trova nella posizione OFF (spento).
Blocco del cannotto dello sterzo
Per ulteriori informazioni vedere Comandi e spie → Blocco del cannotto dello sterzo: modelli XB.

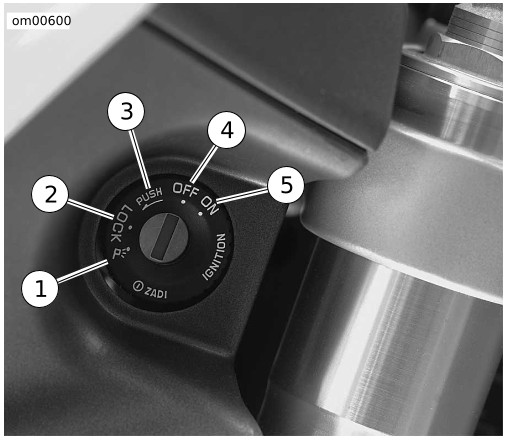

1Posizione P (luce di parcheggio)
2Posizione LOCK (blocco)
3Posizione PUSH (arresto della spinta)
4Posizione OFF (spento)
5Posizione ON (acceso)
Figura 1. Commutatore a chiave di accensione: modello Ulysses XB12X
