Vea los valores de ajuste recomendados de la amortiguación de rebote y compresión para las diferentes condiciones de caminos y desplazamiento en Funcionamiento → Configuraciones de la suspensión de fábrica: Modelos Ulysses.
NOTA
Si es posible, ajuste la suspensión a lo recomendado, pero nunca fuerce los ajustadores más allá de los topes mecánicos.
Ajuste de la amortiguación del rebote de la horquilla delantera
  1. Vea la Funcionamiento → Ajuste de la precarga: Modelos Ulysses → Ajustador de la precarga y de rebote de la horquilla delantera: modelos Ulysses. Con un destornillador, gire el tornillo ajustador de rebote (1) hacia la derecha hasta que se detenga. Este es el valor de ajuste máximo de la amortiguación del rebote.
  2. Gire el tornillo de ajuste hacia la izquierda la cantidad especificada que se recomienda en la Funcionamiento → Configuraciones de la suspensión de fábrica: Modelos Ulysses → Configuraciones recomendadas para la suspensión: Ulysses XB12X.
Ajuste de la amortiguación de la compresión de la horquilla delantera
  1. Vea la Figura 1. Con un destornillador, gire el ajustador de la amortiguación de la compresión hacia la derecha hasta que se detenga. Este es el valor de ajuste máximo de amortiguación de la compresión.
  2. Gire el ajustador hacia la izquierda la cantidad especificada que se recomienda en la Funcionamiento → Configuraciones de la suspensión de fábrica: Modelos Ulysses → Configuraciones recomendadas para la suspensión: Ulysses XB12X.

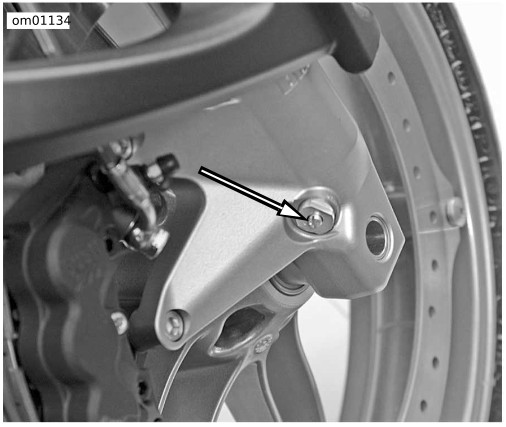

Figura 1. Ajustador de la amortiguación de la compresión de la horquilla delantera: modelos Ulysses
Ajuste de la amortiguación del rebote del amortiguador trasero
  1. Vea la Figura 2. Con un destornillador, gire el ajustador de rebote hacia la derecha hasta que se detenga. Este es el valor de ajuste máximo de la amortiguación del rebote.
  2. Gire el ajustador de rebote hacia la izquierda la cantidad especificada que se recomienda en la Funcionamiento → Configuraciones de la suspensión de fábrica: Modelos Ulysses → Configuraciones recomendadas para la suspensión: Ulysses XB12X.
Ajuste de la amortiguación de la compresión del amortiguador trasero
1. Quite el asiento. Vea Funcionamiento → Asiento: Modelos Ulysses.
2. Vea la Figura 3. Apriete y saque la guía de flujo de aire del lado derecho del vehículo.
3. Vea la Figura 4. Con un destornillador, gire el ajustador de la compresión hacia la derecha hasta que se detenga. Este es el valor de ajuste máximo de amortiguación de la compresión.
4. Gire el ajustador de compresión hacia la izquierda la cantidad especificada que se recomienda en la Funcionamiento → Configuraciones de la suspensión de fábrica: Modelos Ulysses → Configuraciones recomendadas para la suspensión: Ulysses XB12X.
5. Encaje la guía de flujo de aire en su lugar.
ADVERTENCIA
Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
6. Instale el asiento.

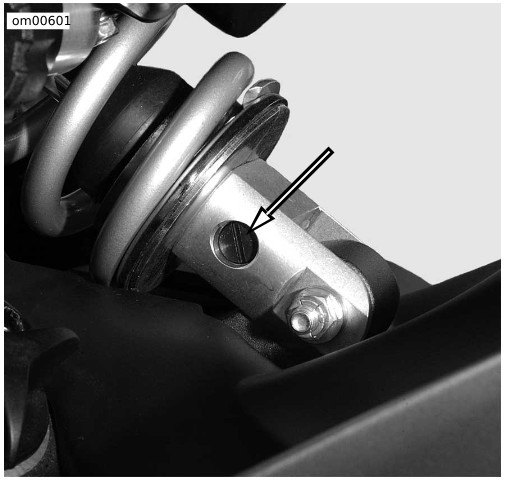

Figura 2. Ajustador de la amortiguación del rebote del amortiguador trasero: modelos Ulysses

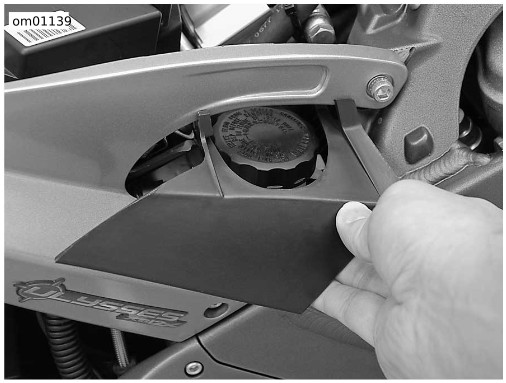

Figura 3. Extracción/instalación de la guía de flujo de aire (lado derecho): modelos Ulysses

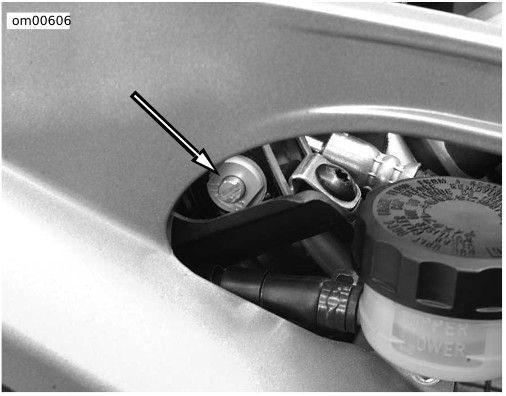

Figura 4. Ajustador de la amortiguación de la compresión del amortiguador trasero: modelos Ulysses
