Indicateur de vitesse numérique

Voir Figure 1. L’indicateur de vitesse numérique (1) affiche la vitesse de marche avant du véhicule en milles/heure (mi/h) ou en kilomètres/heure (km/h). Voir Commandes et indicateurs → Configuration du groupe d'instruments pour des instructions permettant de changer les unités entre mi/h et km/h.

Compteur kilométrique

Le compteur kilométrique (2) affiche la distance parcourue par le véhicule. Cinq compteurs kilométriques différents peuvent être sélectionnés. Voir Commandes et indicateurs → Fonctions du compteur kilométrique pour une description détaillée de toutes les fonctions du compteur kilométrique.

Horloge

L’horloge (3) affiche l’heure actuelle. Voir Commandes et indicateurs → Configuration du groupe d'instruments pour des instructions pour régler l’horloge ou changer le format entre 12 heures et 24 heures.

Système d’information de diagnostic de bord (ODIS)

La zone de message (4) le long du bas de l’écran à cristaux liquides possède deux lignes de texte numérique. Cette zone affiche les données opérationnelles, les menus de configuration et les messages pour diverses autres fonctions disponibles du groupe d’instruments.

Voir Tableau 1 pour un certain nombre de messages génériques qui peuvent être affichés pendant la marche du véhicule.

REMARQUE

Si des messages de diagnostic indiquent des conditions d’erreur ou de panne, consulter un concessionnaire Buell pour recevoir de l’aide.

1	Indicateur de vitesse
2	Compteur kilométrique
3	Horloge
4	Message textuel

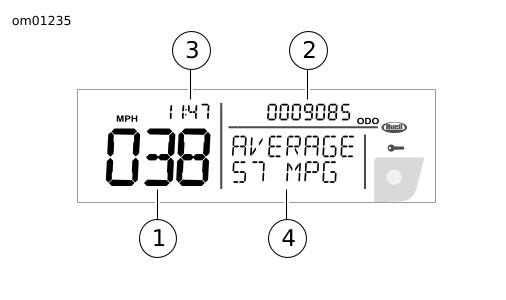

Figure 1. Écran à cristaux liquides

Logiciels et ID d’étalonnage

Pour entrer dans le système ODIS, maintenir enfoncés les commutateurs à bascule et de mode en même temps tout en mettant le contacteur à clé sur marche (ON).

Voir Figure 2. Pour identifier la version du groupe d’instruments, utiliser le commutateur à bascule pour parcourir les données en temps réel ODIS pour atteindre l’écran Logiciel et Étalonnage.

1	Logiciel
2	Étalonnage

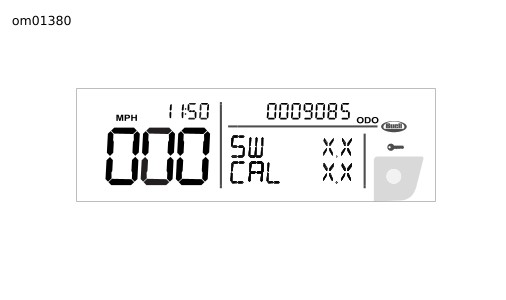

Figure 2. Groupe d’instruments : Numéros de version

Tableau 1. Messages génériques de l’écran à cristaux liquides

MESSAGE	DESCRIPTION
BUELL WISCONSIN USA	Texte d’introduction affiché lorsque la clé de contact est mise en marche.
TENSION DE SYSTÈME	Le témoin de tension basse de batterie est allumé. Voir Commandes et indicateurs → Témoins d'avertissement.
CT COLD (Liquide de refroidissement froid)	Clignote à l’écran jusqu’à ce que l’huile moteur atteigne la température de fonctionnement normale. Voir Commandes et indicateurs → Température du liquide de refroidissement.
SERVICE XXX (entretien)	L’intervalle d’entretien est programmé au nombre de km (mi) affichés. Ce message est affiché lors du premier démarrage après que l’indication du compteur kilométrique d’entretien soit devenue inférieure aux seuils de 322 km (200 mi) et 1.609 km (1000 mi).
SERVICE NOW (entretien maintenant)	Le compteur kilométrique d’entretien est tombé à zéro. Le véhicule doit recevoir sa maintenance régulière (voir Programme de maintenance → Intervalles d'entretien régulier : Modèles Buell → Intervalles d’entretien régulier : Modèles Buell 1125 de 2010). Ce message est affiché lors de chaque démarrage jusqu’à ce que le compteur d’entretien soit réarmé. Voir Commandes et indicateurs → Configuration du groupe d'instruments pour réarmer le compteur d’entretien après avoir effectué la maintenance.
SIDE STAND (béquille latérale) (modèles HDI)	La béquille latérale n’est pas en position complètement rétractée. Sur les modèles HDI, l’alimentation de l’allumage et de la pompe à carburant est coupée lorsque la béquille latérale est abaissée avec une vitesse engagée, et l’embrayage est désengagé (relâché).
TIPPED KEY OFF (arrêt d’inclinaison)	Le capteur d’angle d’inclinaison a été déclenché. L’alimentation de l’allumage et de la pompe à carburant est coupée lorsque l’angle d’inclinaison est supérieur à une limite préétablie. Les feux de détresse clignotent aussi lorsque le véhicule est couché sur le côté. Amener le contacteur à clé sur arrêt (OFF), redresser le véhicule et démarrer à nouveau la moto.
ENTER PIN (entrer le pin)	Affiché lorsque l’allumage est mis en marche pour la première fois tandis que le système de sécurité est armé. Voir Commandes et indicateurs → SYSTÈME DE SÉCURITÉ.
THEFT ERROR (erreur d’antivol)	Un problème a été décelé avec le système de sécurité ou les communications en série ont été perdues. Consulter un concessionnaire Buell pour l’entretien. Voir Commandes et indicateurs → SYSTÈME DE SÉCURITÉ.
LOCKED OUT (verrouillé)	L’entrée du PIN a échoué pendant 20 fois consécutives, ce qui cause le verrouillage du groupe d’instruments pendant 30 minutes. Une minuterie de compte à rebours est affichée pour indiquer le nombre de minutes restantes jusqu’à ce que le PIN puisse être entré à nouveau. Voir Commandes et indicateurs → SYSTÈME DE SÉCURITÉ.
COMM ERROR (erreur de communication)	Une erreur de communication s’est produite. Le groupe d’instruments n’a pas reçu les messages de l’ECM. Si le problème persiste, consulter le concessionnaire Buell pour l’entretien. REMARQUE : Si le message COMM ERROR (erreur de communication) est affiché sur l’écran à cristaux liquides, le fait de cycler le contacteur à clé sur marche (ON), puis le ramener sur arrêt (OFF) changera le message à THEFT ERROR (erreur antivol).
