Cм. Рисунок 1. Индикаторы расположены вдоль нижнего края панели приборов.
Индикаторные лампы указателей поворотов
Индикаторы указателей поворотов начинают мигать при включении сигналов поворота или аварийной сигнализации (4 огня).
Индикатор дальнего света
Индикатор дальнего света загорается при нажатии на переключатель дальнего света.
Лампа индикатора нейтрали
Индикатор нейтрали загорается при переключении коробки передач на нейтраль.
Индикатор температуры охладительной жидкости
УВЕДОМЛЕНИЕ
Если индикатор температуры охлаждающей жидкости продолжает гореть, в первую очередь всегда проверяйте уровень жидкости. Если уровень охлаждающей жидкости в норме, а индикатор продолжает гореть, заглушите двигатель и не заводите его до тех пор, пока неисправность не будет найдена и устранена. Пренебрежение данным указанием может привести к поломке двигателя. (00158a)
ПРЕДУПРЕЖДЕНИЕНе ослабляйте затяжку и не снимайте герметичную крышку, пока система охлаждения остается горячей. Давление в системе охлаждения может привести к выбросу горячей охлаждающей жидкости и пара из-под герметичной крышки, вызвав сильные ожоги. Перед началом обслуживания системы охлаждения дайте мотоциклу остыть. (00091c)
Индикатор температуры охлаждающей жидкости загорается, если температура охлаждающей жидкости превышает 117 °C (243 °F).
Порядок проверки и заполнения системы охлаждения приводится в Техническое обслуживание и смазка → Уровень охлаждающей жидкости. Прочие возможные причины см. в Диагностика неисправностей → Система охлаждения. Если индикатор продолжает гореть при достаточном уровне охладительной жидкости, немедленно заглушите двигатель. Обратитесь к официальному представителю для устранения неисправности.
Индикатор давления масла
УВЕДОМЛЕНИЕ
Если индикатор давления масла продолжает гореть, в первую очередь всегда проверяйте подачу масла. Если подача масла в норме, а индикатор продолжает гореть, заглушите двигатель и не заводите его до тех пор, пока неисправность не будет найдена и устранена. Пренебрежение данным указанием может привести к поломке двигателя. (00157a)
Включение индикатора давления масла сигнализирует о прекращении циркуляции масла в двигателе при достаточном уровне масла.
Индикатор загорается сразу после включения зажигания, еще до того, как будет заведен двигатель. Когда обороты работающего двигателя превысят холостые обороты, лампа погаснет.
Порядок проверки и доливки моторного масла см. в Техническое обслуживание и смазка → Проверка уровня масла. Прочие возможные причины см. в Диагностика неисправностей → Двигатель. Если лампа продолжает гореть при достаточном уровне масла, незамедлительно заглушите двигатель и обратитесь к дилеру для устранения неисправности.
| 1 | Левый поворот |
| 2 | Дальний свет |
| 3 | Нейтральная передача |
| 4 | Давление масла |
| 5 | Температура охладительной жидкости |
| 6 | Правый поворот |
| 7 | Низкий уровень топлива |
| 8 | Охранная система |
| 9 | ABS (также показана лампа значка ABS, км/ч) |
| 10 | Разрядка аккумуляторной батареи |
| 11 | Проверка двигателя |

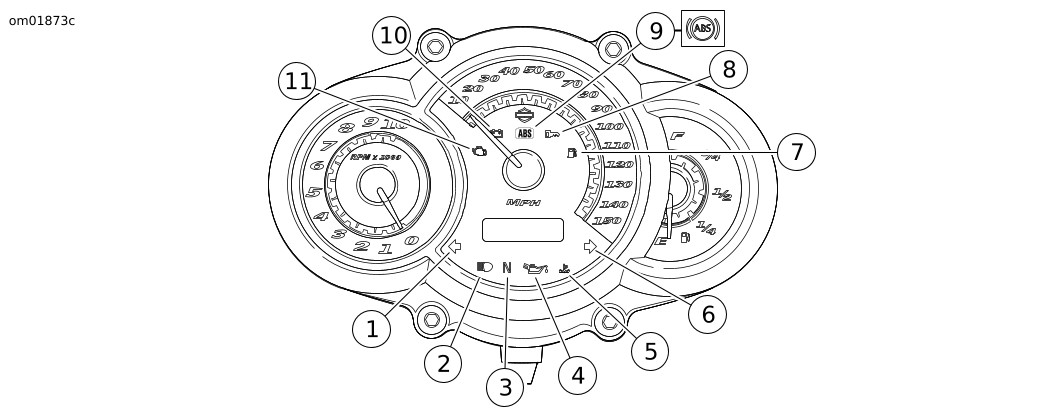

Рисунок 1. Индикаторные лампы
