Специальные инструменты
ОписаниеНОМЕР ЗАПАСНОЙ ЧАСТИКол-во
РОЖКОВЫЙ КЛЮЧ ДЛЯ РЕГУЛИРОВКИ АМОРТИЗАТОРА
94448-82B
1

Общая информация
Предварительное натяжение пружины заднего амортизатора имеет пять ступеней регулировки в соответствии с весовой нагрузкой на мотоцикл. Кольцо предварительного натяжения имеет пять делений. Фиксируйте результаты настроек при повороте регулировочного кольца.
Всегда выставляйте левый и правый амортизаторы на одинаковое регулировочное число.
Регулировка
ПРЕДУПРЕЖДЕНИЕ
Установите одинаковый преднатяг обоих амортизаторов. Ненадлежащая регулировка может негативно повлиять на устойчивость и управляемость мотоцикла и привести к серьезным травмам или гибели людей. (00036b)
УВЕДОМЛЕНИЕ
Не поворачивайте регулировочное кольцо амортизатора по часовой стрелке за пределы положения 5. Это может привести к повреждению оборудования. (00166b)
  1. См. Рисунок 1. Установите РОЖКОВЫЙ КЛЮЧ ДЛЯ РЕГУЛИРОВКИ АМОРТИЗАТОРА (НОМЕР ЗАПАСНОЙ ЧАСТИ:94448-82B) на нижнее кольцо амортизатора.
  2. См. Таблица 1. Для регулировки предварительного натяжения пружины заднего амортизатора поверните кольцо регулировки жесткости пружины в нужное положение. Для возврата отведите кулачки в обратном направлении.
    1. Для увеличения предварительного натяга поворачивайте кольцо по часовой стрелке (в направлении увеличения номера регулировки).
    2. Поворот кольца против часовой стрелки уменьшает предварительное натяжение пружины.
Таблица 1. Рекомендованная величина предварительного натяга
НАГРУЗКА*
ПОЛОЖЕНИЕ **
Менее 75 kg (165 lb)
1
75–89 kg (165–195 lb)
2
89–102 kg (195–225 lb)
3
102–116 kg (225–255 lb)
4
116 kg (255 lb) до максимально допустимой дополнительной нагрузки (см. Технические характеристики → Технические характеристики → Масса)
5
* Нагрузка включает общий вес водителя, пассажира, аксессуаров и груза.
** Положения предварительного натяга см. на Органы управления и индикаторы → Амортизаторы → Положения кулачка предварительного натяга пружины амортизатора.

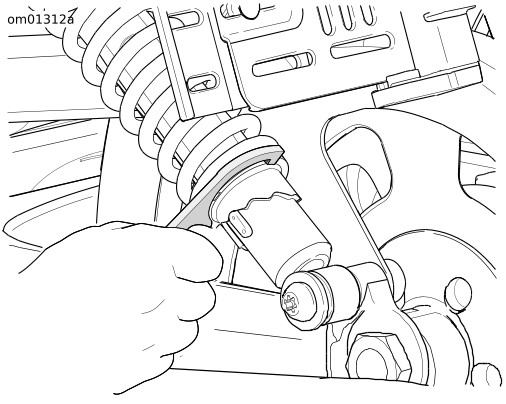

Рисунок 1. Регулировка заднего амортизатора: VRSCF
Рисунок 2. Положения кулачка предварительного натяга пружины амортизатора
