Demontering av glödlampor
OBS!
När en lampa måste bytas, använd då endast de lampor som finns att få tag på hos din Harley-Davidson-återförsäljare. En lampa med felaktig effekt kan orsaka problem i elsystemet. (00209a)
| 1. | Ta ur huvudsäkringen. Se Underhåll och smörjning → Säkringar och reläer. | |
| 2. | Se Figur 1. Leta med handen bakom strålkastarbaljan och grip tag i kontakten till halvljuset (1) eller helljuset (2). | |
| 3. | Tryck på spärrarna och dra ur kontakten från glödlampan. | |
 VARNINGBehandla lamporna varsamt och använd för säkerhets skull ögonskydd. Strålkastarlamporna innehåller halogengas under tryck, vilket kan orsaka allvarlig ögonskada om en lampa går sönder. (00062b) | ||
| 4. | Vrid glödlampan 45 grader moturs och dra försiktigt ut den ur strålkastarhuset. Släng glödlampan. |
Montering av glödlampor
OBS!
Vidrör aldrig en kvartsglödlampa. Fingeravtryck sätter sig på glaset och förkortar lampans livslängd. Använd ett papper eller en trasa när du håller i lampan. Om du inte gör så kan lampan skadas. (00210b)
| 1. | För in en ny strålkastarglödlampa i strålkastarhuset och passa in flikarna på glödlampan med skårorna i strålkastarhuset. | |
| 2. | Vrid glödlampan ungefär 45 grader medurs tills den stoppar. | |
| 3. | Anslut kontakten till strålkastarglödlampan. | |
| 4. | Sätt tillbaka huvudsäkringen. | |
| VARNING Se till att all belysning och alla kontakter fungerar ordentligt innan du kör motorcykeln. Om du inte syns bra i trafiken kan det resultera i dödsfall eller allvarliga personskador. (00316a) | ||
| 5. | Slå på tändningen och kontrollera att glödlampan fungerar korrekt. | |
| 6. | Ställ in strålkastaren om så behövs. Se Underhåll och smörjning → Strålkastarinställning. |
| 1 | Glödlampa (halvljus) |
| 2 | Glödlampa (helljus) |
| 3 | Positionsglödlampa (endast internationella modeller) |

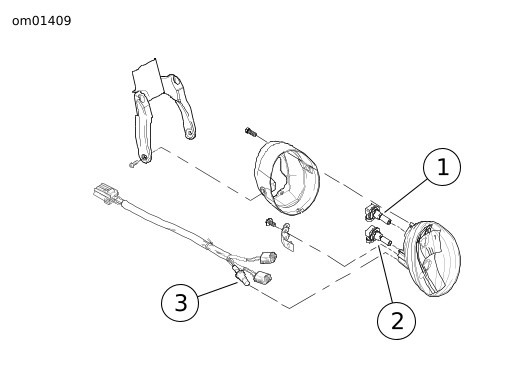

Figur 1. Strålkastarenhet (VRSCF visas)
