Spínač elektrického startéru

POZNÁMKA

Spínač VYPNUTO/JÍZDA MUSÍ být v poloze JÍZDA, aby bylo možné ovládat motor.

Viz Ilustrace 1. Spínač elektrického startéru je umístěn na skupině ovládacích prvků na pravém konci řidítek. Podrobné postupy ovládání viz Provozování → Startování motoru.

Přepněte spínač OFF/RUN (vypnuto/jízda) do polohy RUN. Přeřaďte na neutrál. Rozsvítí se kontrolka neutrálu (zelená).
Viz Ovládací prvky a kontrolky → Spínač zapalování → Spínač zapalování. Otočte spínač zapalování do polohy IGNITION (zapalování). Stisknutím spínače START aktivujte motor spouštěče.

Spínač motoru VYPNUTO/JÍZDA

Viz Ilustrace 1. Spínač motoru VYPNUTO/JÍZDA (7) VYPÍNÁ nebo ZAPÍNÁ napájení zapalování. Spínač VYPNUTO/JÍZDA se nachází ve skupině přepínačů na pravé straně řidítek. Stisknutím horní části spínače motoru OFF/RUN (vypnuto/jízda) a vypněte napájení zapalování a motor. Stisknutím spodní části spínače motoru VYPNUTO/JÍZDA zapněte napájení.

POZNÁMKA

Aby bylo možné nastartovat motor, musí být spínač motoru OFF/RUN (vypnuto/jízda) v poloze RUN.
K vypnutí motoru je nutné použít spínač motoru OFF/RUN (vypnuto/jízda).

Nastavte spínač OFF/RUN (vypnuto/jízda) do polohy OFF.
Viz Ovládací prvky a kontrolky → Spínač zapalování → Spínač zapalování. Chcete-li zcela vypnout napájení elektrických obvodů, otočte spínač zapalování do polohy OFF (vypnuto).

Otočná rukojeť škrticí klapky

Viz Ilustrace 1. Otočná rukojeť škrticí klapky (9) je umístěna na pravé rukojeti řidítek. Ovládá se pravou rukou.

Chcete-li si na dlouhých cestách odpočinout, můžete chod otočné rukojeti regulovat šroubkem (10) na spodní straně (u modelů bez tempomatu).

1.	Pomalým otáčením rukojeti škrticí klapky ve směru hodinových ručiček (směrem od sebe, k přední části motocyklu) klapku uzavíráte (zpomalení).
2.	Pomalým otáčením rukojeti škrticí klapky proti směru hodinových ručiček (směrem k sobě, k zadní části motocyklu) klapku otevíráte (zrychlení).
	VAROVÁNÍ Neutahujte seřizovací šroubek tak, že se rukojeť přestane sama automaticky vracet. Nadměrné utažení může způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00031b)
3.	Uvolněte seřizovací šroubek tak, aby se rukojeť při sejmutí ruky sama vrátila zpět do své původní polohy.
4.	Chcete-li zvýšit tuhost otáčení rukojeti škrticí klapky, šroubek utáhněte. Tím se pohyb rukojeti poněkud utlumí.

POZNÁMKA

Při běžném provozu (jízda na krátké vzdálenosti) seřizovací šroubek chodu otočné rukojeti neutahujte.

Páčka spojky

VAROVÁNÍ

Nemějte prsty mezi páčkou a řídítky. Nesprávná poloha ruky může ovlivnit ovládání páčky a následně způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00032a)

Viz Ilustrace 1. Páčka spojky (1) se nachází na levé straně řidítek. Ovládá se prsty levé ruky.

Chcete-li spojku vypnout, pomalu přitáhněte páčku k řidítkům.
Pomocí voliče zařaďte první převodový stupeň. Viz Ovládací prvky a kontrolky → Řidítkové ovládací prvky: Základní ovládání.
Pomalu uvolněte páčku a zapněte spojku.

Spínač spojky je zabudovaný do sestavy spínačů na levé straně řidítek. Umožňuje řidiči nastartovat motocykl při jakémkoli zařazeném převodovém stupni (nebo na neutrál), pokud je stisknutá páčka spojky. Není-li spojka rozpojená a motocykl má zařazený převodový stupeň, nelze jej nastartovat.

Spínač houkačky

Viz Ilustrace 1. Klakson se ovládá stisknutím spínače klaksonu (2) na levé straně řídítek.

Přepínač dálkového/potkávacího světla

Viz Ilustrace 1. Přepínač dálkového/klopeného světla (3) se nachází na levé straně řidítek. Tento přepínač má dvě polohy, ve kterých se aktivuje dálkové nebo klopené světlo.

Chcete-li zapnout dálkové světlo, stiskněte horní část přepínače.
Chcete-li zapnout klopené světlo, stiskněte spodní část přepínače.

Viz Ovládací prvky a kontrolky → KONTROLKY → Kontrolky. Při přepnutí na dálkové světlo se rozsvítí kontrolka (2) dálkového světla (modrá).

Spínače směrových světel

Viz Ilustrace 1. Spínače směrových světel se nacházejí na obou stranách řidítek.

Spínač pravého směrového světla (11) ovládá pravý přední a zadní blikač.
Spínač levého směrového světla (4) ovládá levý přední a zadní blikač.

POZNÁMKA

Přední směrová světla fungují také jako denní světla. Tato funkce však nemusí být, v závislosti na místních předpisech, dostupná ve všech zemích.

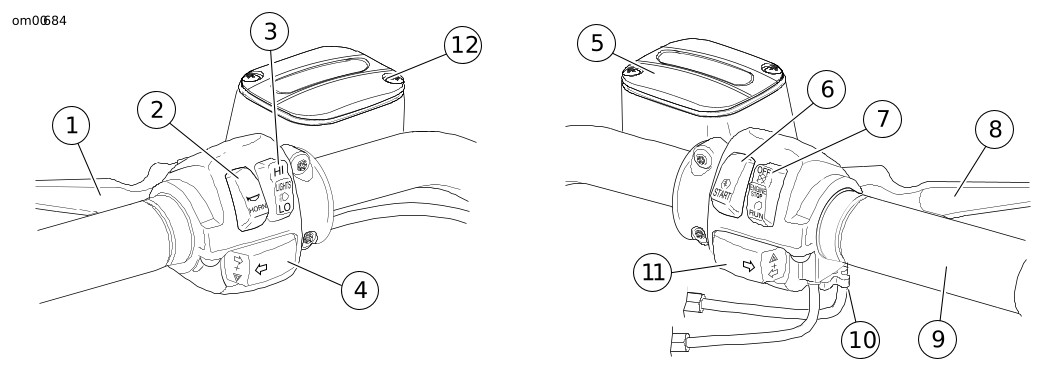

1	Páčka spojky
2	Spínač houkačky
3	Přepínač dálkového/klopeného světla
4	Spínač levých směrových světel
5	Přední nádržka hlavního brzdového válce
6	Spínač elektrického startéru
7	Spínač motoru vypnuto/jízda
8	Páčka brzdy
9	Otočná rukojeť škrticí klapky
10	Seřizovací šroubek chodu otočné rukojeti
11	Spínač pravých směrových světel
12	Nádržka hlavního válce spojky

Ilustrace 1. Ovládací prvky na řidítkách
