Speciální nástroje
PopisČ. díluMnožství
KLÍČ NA SEŘIZOVÁNÍ TLUMIČŮ
94448-82B
1

Obecné
Předpětí pružiny zadního tlumiče lze seřídit podle aktuálního zatížení motocyklu. Předpětí lze nastavit v pěti stupních. Při otáčení objímky tlumiče se řiďte označením jednotlivých poloh nastavení.
Levý a pravý tlumič vždy nastavte na stejnou hodnotu.
Seřízení
VAROVÁNÍ
Seřiďte oba tlumiče stejně. Nesprávné seřízení může nepříznivě ovlivnit stabilitu a ovládání motocyklu, což může vést k vážnému poranění nebo smrti. (00036b)
OZNÁMENÍ
Neotáčejte seřizovací objímku tlumiče nárazů ve směru hodin dále než za pozici 5. V opačném případě může dojít k poškození zařízení. (00166b)
  1. Viz Ilustrace 1. Přiložte KLÍČ NA SEŘIZOVÁNÍ TLUMIČŮ (Č. dílu:94448-82B) k dolní objímce tlumiče.
  2. Viz Tabulka 1. Seřízení předpětí pružiny zadního tlumiče se provádí otočením seřizovací objímky do požadované polohy. Chcete-li nastavené předpětí opět povolit, otáčejte seřizovací objímkou v opačném směru.
    1. Při otáčení objímky ve směru hodinových ručiček (k vyšším číslům) se předpětí zvyšuje.
    2. Při otáčení proti směru hodinových ručiček se předpětí snižuje.
Tabulka 1. Doporučené předpětí
ZATÍŽENÍ*
POZICE**
Méně než 75 kg (165 lb)
1
75–89 kg (165–195 lb)
2
89–102 kg (195–225 lb)
3
102–116 kg (225–255 lb)
4
116 kg (255 lb) až maximální užitečná hmotnost (viz Specifikace → Specifikace → Hmotnost)
5
* Zatížením se rozumí součet hmotností jezdce, spolujezdce, příslušenství a nákladu.
** Polohy předpětí – viz Ovládací prvky a kontrolky → Tlumiče → Pozice objímky předpětí pružiny tlumiče.

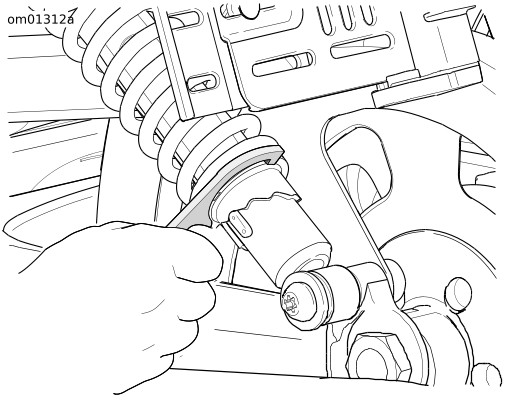

Ilustrace 1. Seřízení zadních tlumičů nárazů: VRSCF
Ilustrace 2. Pozice objímky předpětí pružiny tlumiče
