Consultar Figura 1. As luzes indicadoras estão localizadas na parte inferior do painel de instrumentos.
Luzes dos indicadores de mudança de direção
As luzes indicadoras dos indicadores de mudança de direção piscam quando estes ou as luzes de emergência são ativados.
Luz indicadora de máximos do farol dianteiro
A luz indicadora de máximos do farol dianteiro acende-se quando o interruptor dos máximos é ativado.
Luz indicadora de ponto morto
A luz indicadora de ponto morto acende-se quando a transmissão se encontra em ponto morto.
Luz indicadora da temperatura do líquido de refrigeração do motor
AVISO
Se a luz indicadora da temperatura do líquido de refrigeração do motor permanecer acesa, verificar sempre o nível do líquido de refrigeração. Se o nível de líquido de refrigeração for normal e se a luz permanecer acesa, parar imediatamente o motor e imobilizar o motociclo, localizar a anomalia e efetuar as reparações necessárias. A não observação destas recomendações pode provocar a danificação do motor. (00158a)
ATENÇÃONão desapertar nem retirar o tampão de pressão enquanto o sistema de arrefecimento estiver quente. O sistema de arrefecimento está sob pressão, havendo o risco de líquido de refrigeração e vapor quentes escapar pelo tampão de pressão e provocar queimaduras graves. Aguardar que o motociclo arrefeça antes de realizar a manutenção do sistema de arrefecimento. (00091c)
A luz indicadora da temperatura do líquido de refrigeração do motor acende-se quando a temperatura do líquido de refrigeração excede 117 °C (243 °F).
Consultar Manutenção e lubrificação → Nível do líquido de refrigeração para verificar e adicionar líquido de refrigeração conforme necessário. Ver Diagnóstico e resolução de problemas → Sistema de refrigeração para outras causas possíveis. Se o nível do líquido de refrigeração for suficiente e a luz permanecer acesa, parar o motor imediatamente. Consultar um concessionário para obter assistência.
Luz indicadora da pressão de óleo
AVISO
Se a luz indicadora da pressão de óleo permanecer acesa, comece sempre por verificar o nível de óleo. Se o nível de óleo for normal e se a luz permanecer acesa, desligue imediatamente o motor e imobilize o motociclo até localizar a anomalia e efetuar as reparações necessárias. A não observação destas recomendações pode provocar a danificação do motor. (00157a)
A luz indicadora de pressão de óleo acende, quando não existe circulação de óleo no motor.
A luz acende-se quando a ignição é ligada antes de colocar o motor em funcionamento. Com o motor em funcionamento, esta luz estará apagada quando a velocidade do motor for superior ao ralenti.
Ver Manutenção e lubrificação → Verificação do nível de óleo para verificar e adicionar óleo de motor conforme necessário. Ver Diagnóstico e resolução de problemas → Motor para outras causas possíveis. Se o nível do óleo for suficiente e a luz permanecer acesa, pare o motor imediatamente e procure um concessionário para obter assistência.
| 1 | Viragem à esquerda |
| 2 | Máximos |
| 3 | Ponto morto |
| 4 | Pressão do óleo |
| 5 | Temperatura do líquido de refrigeração do motor |
| 6 | Viragem à direita |
| 7 | Nível baixo de combustível |
| 8 | Sistema de segurança |
| 9 | ABS (luz indicadora do sistema ABS de km/h também mostrada) |
| 10 | Descarga da bateria |
| 11 | Alarme do motor |

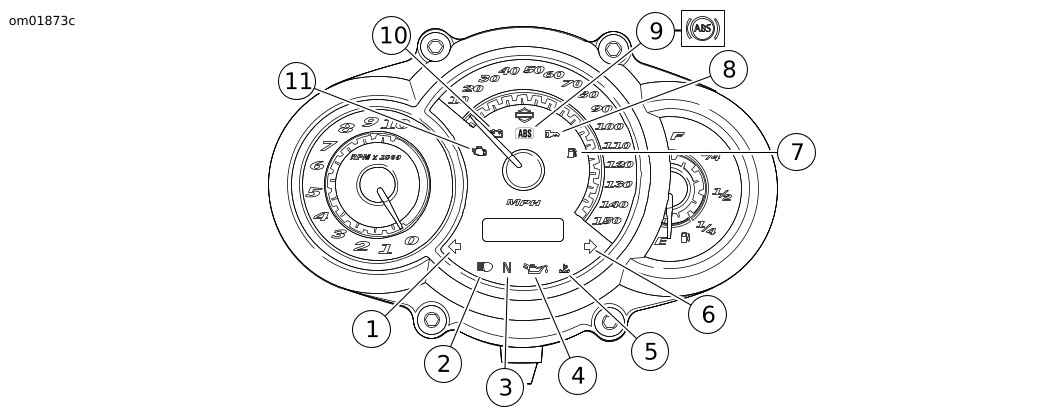

Figura 1. Luzes indicadoras
