Consultați Figura 1. Lămpile indicatoare sunt situate în partea de jos a grupului de instrumente de bord.
Lămpi de semnalizare
Lămpile de semnalizare clipesc atunci când sunt activate semnalizatoarele de viraj sau luminile de avertizare la pericol în 4 direcții.
Lampă indicatoare de faruri cu faza lungă
Lampa indicatoare pentru faza lungă este aprinsă atunci când este activat comutatorul de fază lungă.
Lampa indicatoare pentru poziția neutră
Lampa indicatoare pentru poziția neutră este aprinsă atunci când transmisia este în poziția neutră.
Lampa indicatoare pentru temperatura agentului de răcire a motorului
NOTIFICARE
Dacă lampa indicatoare a temperaturii agentului de răcire a motorului rămâne aprinsă, verificați întotdeauna nivelul agentului de răcire. Dacă nivelul agentului de răcire este normal și lampa rămâne, totuși, aprinsă, opriți imediat motorul și nu vă mai deplasați până când nu este localizată problema și nu sunt efectuate reparațiile necesare. Nerealizarea acestui lucru poate duce la avarierea motorului. (00158a)
AVERTISMENTNu slăbiți și nu scoateți capacul de presiune când sistemul de răcire este fierbinte. Sistemul de răcire este sub presiune, iar prin capacul de presiune pot ieși agent de răcire și aburi fierbinți, fapt care ar putea cauza arsuri grave. Lăsați motorul să se răcească înainte de a depana sistemul de răcire. (00091c)
Lampa indicatoare a temperaturii agentului de răcire se aprinde atunci când temperatura agentului de răcire depășește 117 °C (243 °F).
Consultați Întreținere și lubrifiere → Nivel al agentului de răcirepentru a verifica și a adăuga agent de răcire după cum este necesar. Consultați Depanare → Sistem de răcirepentru alte cauze posibile. Dacă nivelul agentului de răcire este suficient și totuși lampa rămâne aprinsă, opriți imediat motorul. Pentru operațiuni de service, consultați un dealer.
Lampa indicatoare a presiunii uleiului
NOTIFICARE
Dacă lampa indicatoare a presiunii de ulei rămâne aprinsă, întotdeauna verificați mai întâi alimentarea cu ulei. Dacă alimentarea cu ulei este normală și lampa rămâne, totuși, aprinsă, opriți imediat motorul și nu vă mai deplasați până când nu este localizată problema și nu sunt efectuate reparațiile necesare. Nerealizarea acestui lucru poate duce la avarierea motorului. (00157a)
Lampa indicatoare a presiunii uleiului este aprinsă când nu circulă suficient ulei prin motor.
Lampa este aprinsă atunci când contactul este activat înainte de pornirea motorului. Cu motorul pornit, lampa se va stinge dacă turația motorului este mai mare decât zero.
Consultați Întreținere și lubrifiere → Verificarea nivelului de uleipentru a verifica și adăuga ulei de motor după cum este necesar. Consultați Depanare → Motorpentru alte cauze posibile. Dacă nivelul uleiului este suficient, dar lampa rămâne aprinsă, opriți imediat motorul și apelați la un dealer pentru operațiuni de service.
| 1 | Viraj la stânga |
| 2 | Fază lungă |
| 3 | Poziție neutră |
| 4 | Presiune a uleiului |
| 5 | Temperatura agentului de răcire a motorului |
| 6 | Viraj la dreapta |
| 7 | Combustibil insuficient |
| 8 | Sistem de securitate |
| 9 | ABS (este afișată și lampa ABS km/h) |
| 10 | Descărcarea bateriei |
| 11 | Verificarea motorului |

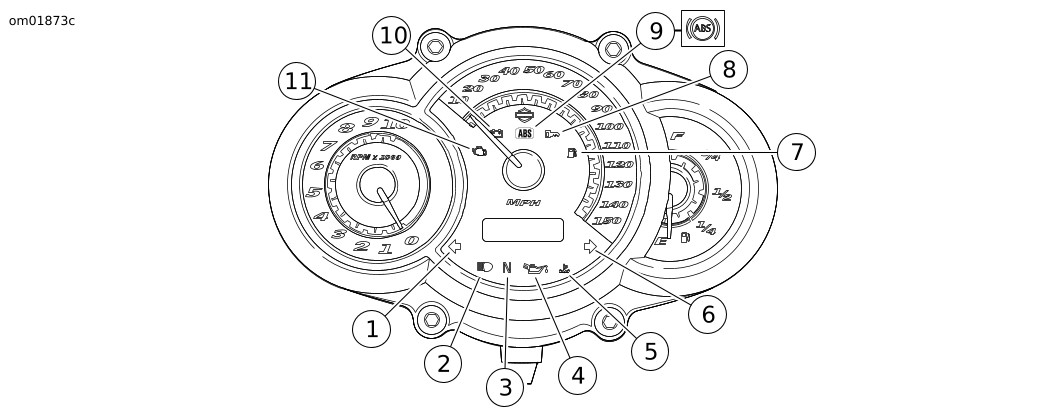

Figura 1. Lămpi indicatoare
